XW4M-03D1-H1DS

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 653-XW4M-03D1-H1DS
供应商: Mouser
标准整包数: 1

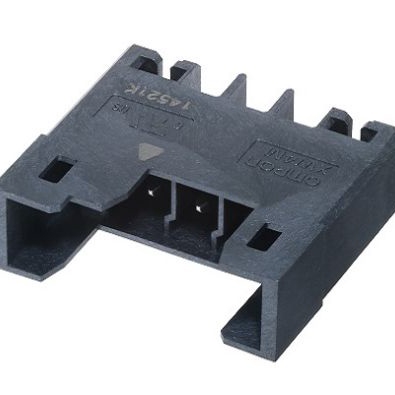

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-03D1-H1DS

XW4M-03D1-H1DS概述

    XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors

    产品简介


    XW4M/XW4N 是一款 3.5 毫米间距推入式终端块 PCB 连接器,适用于提高连接器插入和移除的效率及电缆布线。这些连接器采用独特的连接结构设计,易于插入和移除,确保高接触可靠性,从而提高检查、装配和维护的效率。它们还支持通孔再流焊,适用于回流焊接工艺。此外,插头的标准引脚编号印在插座的顶面上,无需额外空间来识别引脚,提高了布线效率。

    技术参数


    - 电气特性:
    - 适用电线范围:实心导线 0.2 至 1.5 平方毫米;绞合导线 0.2 至 1.5 平方毫米(带有塑料套筒为 0.2 至 0.75 平方毫米)
    - 剥线长度:最小 9.5 毫米
    - IEC 额定电压:160 V(等级 III/3)
    - UL 额定电压:300 V(仅 XW4N-@@D@-@,XW4M-@@D1-@@D@);150 V(仅 XW4M-@@D2-@@D@)
    - IEC 额定电流:8 A
    - UL 额定电流:8 A
    - 耐压测试:1,600 VAC 1 分钟(最大漏电流 1 毫安)
    - 工作环境:
    - 工作温度范围:-40 至 100 摄氏度(无冷凝或结冰)
    - 工作湿度范围:5 至 85% RH
    - 存储温度范围:-40 至 70 摄氏度(无冷凝或结冰)
    - 存储湿度范围:5 至 70% RH
    - 插拔次数:100 次

    产品特点和优势


    - 高效连接:易于插入和移除,通过独特的连接结构设计,实现高接触可靠性和高效组装。
    - 适应多种安装方式:支持通孔再流焊,适用于不同类型的电路板安装。
    - 清晰标识:标准引脚编号印在插座顶面,方便识别,减少错误。
    - 防止错误插入:提供编码键选项,防止错误插入,增加系统的安全性。

    应用案例和使用建议


    XW4M/XW4N 连接器广泛应用于工业自动化、控制系统、电力分配系统等领域。例如,在一个自动化生产线中,使用 XW4M/XW4N 可以显著提高生产效率和降低维护成本。使用时,需注意确保导线和连接器的正确安装,避免过度弯曲导线,并确认导线符合额定要求,以防引起故障或火灾。

    兼容性和支持


    这些连接器与其他常见的电气设备兼容。生产商提供了相应的支持和维护信息,以确保用户能够顺利使用产品并获得技术支持。用户手册中详细说明了如何正确操作这些连接器,以及常见的问题和解决方案。

    常见问题与解决方案


    1. 导线不易插入连接器:如果导线过细难以插入,可以使用平头螺丝刀帮助插入。
    2. 导线脱落:确保在插入导线后紧固螺丝刀,以保持导线的稳固。
    3. 耐久性问题:插入和拔出次数限制为 100 次,超出此范围可能影响性能。

    总结和推荐


    XW4M/XW4N 3.5 毫米间距推入式终端块 PCB 连接器以其高效连接、清晰标识和防误插入等功能,在工业自动化和控制领域表现出色。这些特性使得该产品在市场上具有很高的竞争力。总体而言,这款连接器值得推荐用于需要高效和可靠的连接解决方案的应用场合。
