XH3B-4041-A

厂牌: OMRON/欧姆龙
产品描述: Outer Shroud Contacts,Socket 1.27mm 2 40pin 12mm,14mm,16mm 9.3mm 金 通孔安装
供应商型号: UNP-XH3B-4041-A
供应商: 海外现货
标准整包数: 1

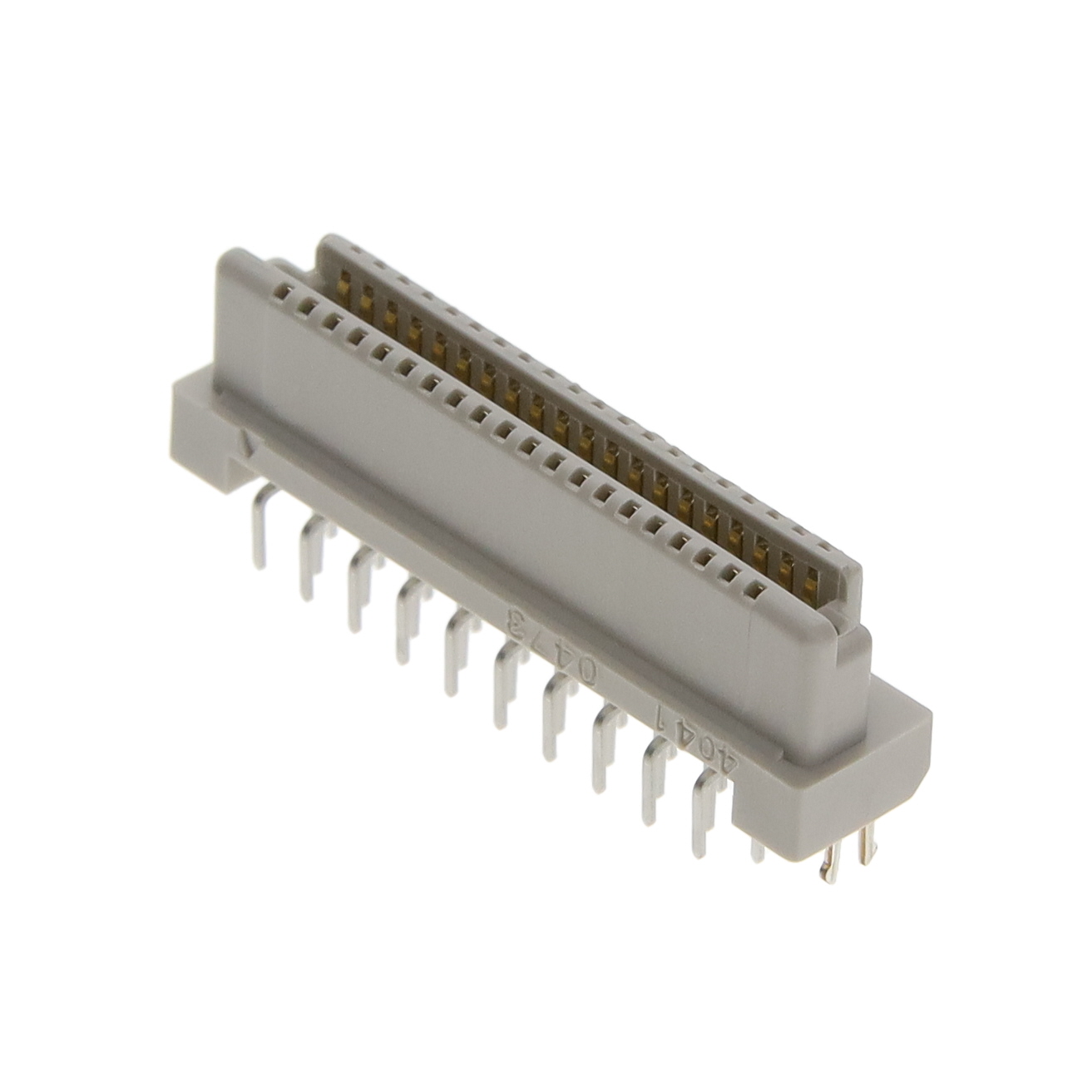

OMRON/欧姆龙 矩形连接器 - 阵列/边缘型/夹层式(板对板) XH3B-4041-A

XH3B-4041-A概述

    Half-Pitch Board-to-Board Connectors XH3 技术手册

    1. 产品简介


    Half-Pitch Board-to-Board Connectors XH3 是一种专为高密度连接设计的双排接线端子连接器。它们主要适用于需要高效板间通信的应用场合,如工业自动化、医疗设备、消费电子产品等。这些连接器以 1.27 mm 的半间距提供高效的空间利用,并且具有良好的稳定性和可靠性。

    2. 技术参数


    - 连接方式:垂直、水平、堆叠
    - 连接器类型:插座(Socket)和插头(Plug)
    - 接触电阻:最大 30 mΩ(20 mV,100 mA 条件下)
    - 绝缘电阻:最小 1,000 MΩ(500 VDC 条件下)
    - 耐压强度:650 VAC(1 分钟,漏电流小于 1 mA)
    - 插入力:每个触点最大 0.78 N
    - 拔出力:每个触点最小 0.10 N
    - 插拔寿命:400 次
    - 操作温度范围:-55°C 至 105°C(无冷凝和结冰条件)

    3. 产品特点和优势


    - 空间节省:螺纹固定方式被消除,减少安装空间。
    - 灵活调整:堆叠空间可调范围从 12 mm 到 20 mm,以 1 mm 为增量,适应多种应用场景。
    - 高密度连接:半间距设计支持高密度布线,提高空间利用率。
    - 稳固设计:所有型号都配备了紧固销,确保终端不会浮动或掉落,增强了焊接过程中的稳定性。
    - 耐用材料:使用磷青铜和镍基底镀金/钯合金的触点,保证了长期接触质量。
    - 防弯曲接触结构:叶片接触结构确保平滑对接并抵抗弯曲。
    - 兼容性好:符合 UL 标准(文件号 E103202),保证产品的安全性和合规性。

    4. 应用案例和使用建议


    - 应用案例:在工业自动化系统中,这些连接器用于实现高速数据传输和信号交换;在医疗设备中,用于保障高精度的信号连接;在消费电子产品中,用于简化电路板之间的连接。
    - 使用建议:
    - 在安装过程中,确保正确对齐三角标记,避免错误配对。
    - 使用合适的焊接条件,如温度设定为 250 ± 5°C,焊接时间不超过 5 秒,以确保良好的焊接效果。
    - 安装前建议用带状胶带遮蔽直角终端连接器,避免自动焊接时误操作。

    5. 兼容性和支持


    - 兼容性:这些连接器不与 XH2 和 XH4 半间距连接器兼容。
    - 厂商支持:提供详细的技术文档和用户指南,确保客户能够正确安装和使用这些连接器。如有疑问或技术支持需求,可以联系厂商获得帮助。

    6. 常见问题与解决方案


    - Q: 如何确保连接器正确对齐?
    - A: 确保两个连接器上的三角标记对齐,这样触点才能正确对应。
    - Q: 焊接过程中如何防止过量的助焊剂影响?
    - A: 采用自动焊接技术,并在焊接前后进行适当的清洁处理,避免助焊剂过量影响连接器的性能。
    - Q: 如何判断连接器是否损坏?
    - A: 检查接触电阻和绝缘电阻,如果出现异常变化,可能需要更换新的连接器。

    7. 总结和推荐


    总的来说,Half-Pitch Board-to-Board Connectors XH3 是一款高性能的板间连接器,具备高密度连接、灵活的堆叠空间调整能力、优秀的稳定性和可靠性。特别适合于需要高效空间利用和高可靠性的应用场合。强烈推荐在工业自动化、医疗设备和消费电子产品中使用这款连接器。

XH3B-4041-A参数

参数
间距 1.27mm
排数 2
触头镀层
板上高度 9.3mm
针脚数 40pin
接合堆叠高度 12mm,14mm,16mm
触头镀层厚度 -
类型 Outer Shroud Contacts,Socket
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

XH3B-4041-A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH3B-4041-A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 阵列/边缘型/夹层式(板对板) OMRON/欧姆龙 XH3B-4041-A XH3B-4041-A数据手册
