ZE-Q22-2G

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP65, 最大250V直流
供应商型号: Z10667-ND
供应商: Digi-Key
标准整包数: 1

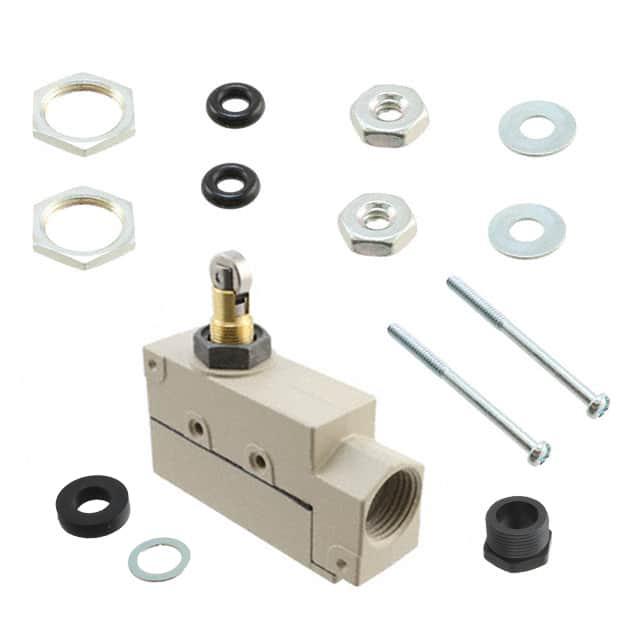

OMRON/欧姆龙 限位开关 ZE-Q22-2G

ZE-Q22-2G概述

    封装开关(ZE/ZV/ZV2/XE/XV/XV2)技术手册

    产品简介


    本技术手册介绍的是OMRON公司生产的封装开关,适用于通用电气控制场合。这些开关分为基本型(Z型和X型)两种。其中,Z型(包含ZE、ZV、ZV2型号)的开关内置的是通用的基本开关,提供了高耐久性和高断开能力;而X型(包含XE、XV、XV2型号)的开关则内置有磁力吹弧装置,并且包含了直流模型。
    主要应用于通用电气控制场合,适合用于需要高可靠性和稳定性的工业环境中。例如,它们可以被用于机械设备、自动化生产线等领域。

    技术参数


    1. 认证标准:UL、CSA和CCC(中国标准)认证。
    2. 额定电压:125 VAC / 250 VAC / 480 VAC / 125 VDC / 250 VDC。
    3. 额定电流(非感应负载):
    - ZE/ZV/ZV2系列:交流下15 A / 直流下0.5 A。
    - XE/XV/XV2系列:交流下10 A / 直流下10 A。
    4. 耐振动性:频率范围10到55 Hz,双幅振幅1.5毫米。
    5. 抗冲击性:非破坏性最大冲击100 m/s²,破坏性最大冲击1,000 m/s²。
    6. 工作温度范围:-10°C 至 +80°C(无结冰条件)。
    7. 工作湿度范围:35% 至 95% RH(密封型)。
    8. 电气耐久性:机械操作次数:10,000,000次(Z@型) / 1,000,000次(X@型)。
    - 电气操作次数:Z@型电阻负载500,000次 / X@型电阻负载100,000次。

    产品特点和优势


    - 高耐久性和高断开能力:特别是Z型开关,提供了极高的耐久性和断开能力,使其成为关键控制应用的理想选择。
    - 多样化的安装方式:提供侧边、基座和对角侧边三种安装方法,以适应不同的安装需求。
    - 防护等级:部分型号达到IP65防护等级,提供良好的密封性能,适用于恶劣环境。
    - 广泛的应用型号:多种操作机构可选,如推杆、滚轮推杆、十字滚轮推杆等,为不同应用提供定制化解决方案。

    应用案例和使用建议


    - 机械设备控制:这些开关可以用于监控机械设备的状态,比如急停按钮或运行状态指示器。
    - 生产自动化系统:可以作为自动化生产线中的传感器组件,确保生产过程的高效和安全。
    - 使用建议:
    - 安装时要避免直接暴露于振动或冲击,减少外部因素对开关的干扰。
    - 使用防锈脂保护部分A,以保持开关的机械耐用性和性能。

    兼容性和支持


    - 兼容性:产品具有多种接线端子配置,确保与不同类型的电路板和设备的兼容性。
    - 技术支持:如有任何问题,可以联系OMRON代表获取技术支持和服务。

    常见问题与解决方案


    - 问题:接触电阻偏高。
    - 解决方案:检查接触部位是否有污垢或氧化物,必要时进行清洁或更换部件。
    - 问题:在某些条件下接触不良。
    - 解决方案:调整开关的安装位置,确保不会受振动或冲击影响。

    总结和推荐


    综合来看,这些封装开关具备高耐久性、多功能性和广泛的适用性。特别适用于需要长期可靠工作的环境。对于需要精确控制和长时间耐用性的应用,强烈推荐使用这些产品。无论是机械设备还是生产自动化系统,它们都能发挥重要作用。因此,强烈推荐购买并使用这些产品。

ZE-Q22-2G参数

参数
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 3.6mm
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),500mA(DC)
长*宽*高 86mm*86mm*75.7mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ZE-Q22-2G厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZE-Q22-2G数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZE-Q22-2G ZE-Q22-2G数据手册

ZE-Q22-2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
