ZE-NA2-2

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 6.4N 6mm 10000000Cycles 500000Cycles 15A(AC),500mA(DC) SPDT 底座安装,螺纹安装 86mm(长度)*45mm(高度)
供应商型号: Z10655-ND
供应商: Digi-Key
标准整包数: 1

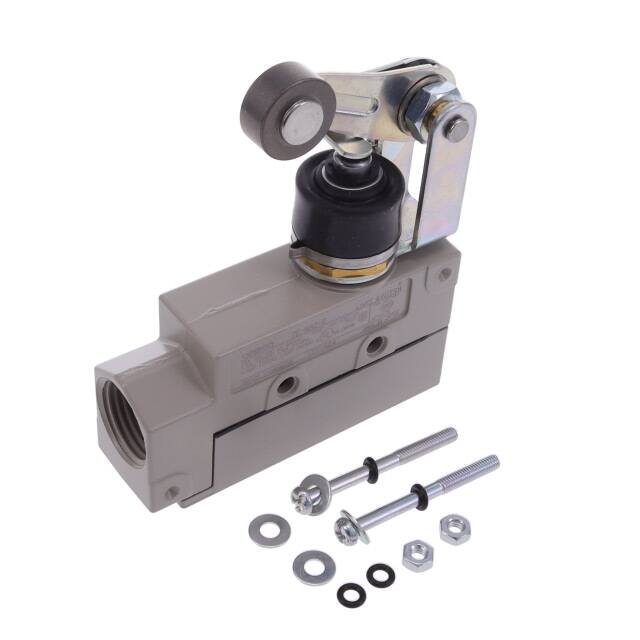

OMRON/欧姆龙 限位开关 ZE-NA2-2

ZE-NA2-2概述

    高性能通用封闭式开关产品手册
    本文将详细介绍OMRON公司生产的CSMZEZVZV2XEXVXV2系列电子元器件产品,涵盖其基本介绍、技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持信息、常见问题与解决方案等内容。

    1. 产品简介


    CSMZEZVZV2XEXVXV2是一款通用封装的高分断能力和高耐用性的开关产品。该系列开关适用于各种应用场景,能够满足工业自动化、机器控制等多种需求。其中,ZE/ZV/ZV2型号采用了SPDT(单掷双通)基本开关,适合交流电环境;而XE/XV/XV2型号则加入了磁力吹弧设计,并提供了直流电型号选择。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压 | 125 VAC / 250 VAC / 480 VAC / 125 VDC / 250 VDC |
    | 非感应负载电流 | AC:15A,DC:0.5A |
    | 感应负载电流 | AC:3A,DC:0.05A |
    | 操作频率 | 机械:120次/分钟,电气:20次/分钟 |
    | 绝缘电阻 | ≥100MΩ (500VDC) |
    | 接触电阻 | ≤15mΩ (初始值) |
    | 耐压强度 | 同极终端间:1000VAC (1分钟) |
    | 工作温度范围 | -10°C 至 +80°C |
    | 工作湿度范围 | 35% 至 85%RH (通用型),35% 至 95%RH (密封型) |

    3. 产品特点和优势


    1. 高耐久性:所有型号都具有高耐久性,保证长期稳定工作。
    2. 多种安装方式:提供侧面、底面和斜侧面三种安装方式,适应不同的安装环境。
    3. 丰富的产品类型:有多种触发器类型可选,包括推杆、滚轮推杆等,满足不同应用需求。
    4. 安全认证:符合多项国际安全标准,如UL、CSA、CCC等,确保产品安全性。

    4. 应用案例和使用建议


    CSMZEZVZV2XEXVXV2广泛应用于工业自动化、机器人控制、机械设备等领域。例如,在包装机上作为限位开关使用,确保设备安全运行。为提高使用寿命和可靠性,建议定期检查并保持润滑,避免振动和冲击影响。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,可以与市面上主流的电气控制系统和设备无缝对接。此外,OMRON提供全面的技术支持和服务,包括安装指导、故障排除和维护保养等。

    6. 常见问题与解决方案


    - 问题:接触电阻过高
    解决方法:清洁接点,确保无污垢和氧化物。
    - 问题:操作频率超出规定范围
    解决方法:降低操作频率,确保不超过产品额定值。

    7. 总结和推荐


    综上所述,CSMZEZVZV2XEXVXV2系列开关具备高耐久性、多样化安装方式、丰富的触发器类型以及多项国际认证等优势。其广泛的应用范围和高度的安全性使其成为工业自动化领域的理想选择。因此,我们强烈推荐此系列产品给需要高性能、高可靠性的电子元器件的用户。

ZE-NA2-2参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),500mA(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 6mm
操作力 6.4N
开关功能 On-Mom
长*宽*高 86mm(长度)*45mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ZE-NA2-2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZE-NA2-2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZE-NA2-2 ZE-NA2-2数据手册

ZE-NA2-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
