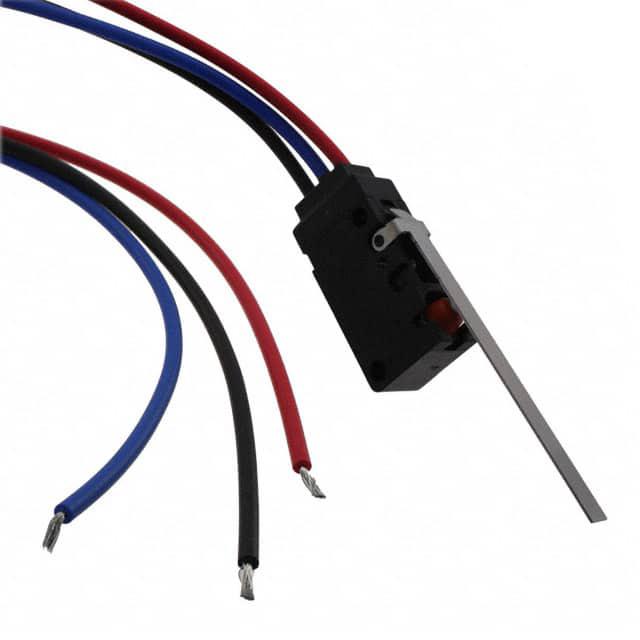

D2VW-01L1B-1

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 长摆杆类型, 焊接端, 触点额定电流 100 mA @ 30 V 直流, 单刀双掷
供应商型号: 2076361
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 限位开关 D2VW-01L1B-1

D2VW-01L1B-1概述

    D2VW Sealed Miniature Basic Switch

    1. 产品简介


    产品类型:D2VW系列密封微型基本开关,属于密封式微型基本开关,符合IP67标准(不包括接线端子)。
    主要功能:适用于水喷淋和灰尘过多的场合。V系列内部机构确保高精度和耐用性。其接线端子与V型号相同。
    应用领域:广泛应用于汽车、农用机械、大型家用电器及工业设备等领域,要求具有高环境抵抗力的应用场合。

    2. 技术参数


    - 额定电压:
    - AC 250 V 5 A
    - DC 30 V 0.1 A

    - 额定电流:
    - 5 A
    - 0.1 A
    - 电气特性:
    - 机械寿命:≥10,000,000次
    - 电寿命:≥100,000次
    - 绝缘电阻:≥100 MΩ(500 VDC绝缘测试仪)
    - 工作环境:
    - 操作温度:-40°C 至 +85°C
    - 存储湿度:≤95%(+5°C 至 +35°C)
    - 其他参数:
    - 防护等级:IP67
    - 额定冲击:1,000m/s²(约100G)
    - 额定振动:1.5 mm双振幅(10到55 Hz)

    3. 产品特点和优势


    - 密封性:环氧树脂封装,使产品在潮湿和尘埃环境中表现优异。
    - 高精度和耐用性:V系列内部机制确保产品具备高精度和耐用性。
    - 环境适应性:适用于广泛的环境条件,特别是对防水和防尘要求高的场合。
    - 合规性:符合RoHS指令。

    4. 应用案例和使用建议


    应用案例:D2VW系列开关广泛应用于汽车、农用机械、大型家电和工业设备。例如,在汽车制造中用于引擎盖的开启检测,在农用机械中用于控制喷洒系统。
    使用建议:
    - 确保正确安装,使用M3螺钉固定。
    - 安装时避免从侧面施力于按钮,以免影响密封效果。
    - 在微负载电路中使用时,确保选择合适的型号并注意保护电路以防止接触磨损。

    5. 兼容性和支持


    - 兼容性:UL/CSA认证版本可通过添加“HS”或“MS”到型号末尾获得。UL/CSA认证版本配备UL批准的电线(AWG20 UL1015)。
    - 支持:请咨询OMRON销售代表以获取更多详细信息和支持。

    6. 常见问题与解决方案


    - 问题:如何正确焊接?
    - 解决方案:将导线穿过端子孔后再进行焊接,焊锡温度应在350至400°C之间,焊接时间不超过5秒,焊接后1分钟内不要施加外力。
    - 问题:如何确定正确的负载范围?
    - 解决方案:根据额定电流选择适当的开关型号,注意不同型号的最小适用负载值。

    7. 总结和推荐


    总结:D2VW系列密封微型基本开关是一款具备高防护等级和耐用性的产品,适合在苛刻环境下使用。其广泛的额定电压范围和高可靠性使其在众多工业和商业应用中表现出色。
    推荐:强烈推荐D2VW系列开关在需要高环境适应性和可靠性的场合使用,尤其是在汽车、农业、家电和工业自动化领域。

D2VW-01L1B-1参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 -
电气寿命 1000000Cycles
机械寿命 10000000Cycles
最小行程 3.2mm
操作力 0.6N
开关功能 On-Mom
长*宽*高 75.8mm*10.3mm*27mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

D2VW-01L1B-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2VW-01L1B-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2VW-01L1B-1 D2VW-01L1B-1数据手册

D2VW-01L1B-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
