首页  >  产品百科  >  Z-15G55

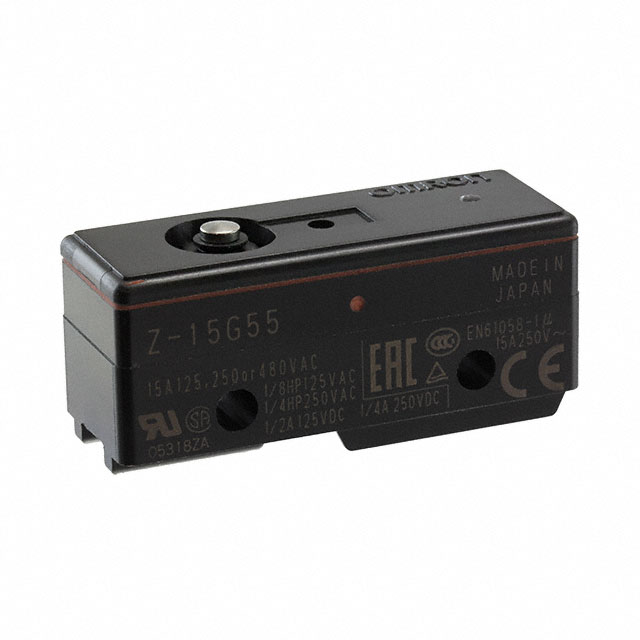

Z-15G55

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP62, 热固性树脂外壳, 最大250V直流
供应商型号: Z10252-ND
供应商: Digi-Key
标准整包数: 1

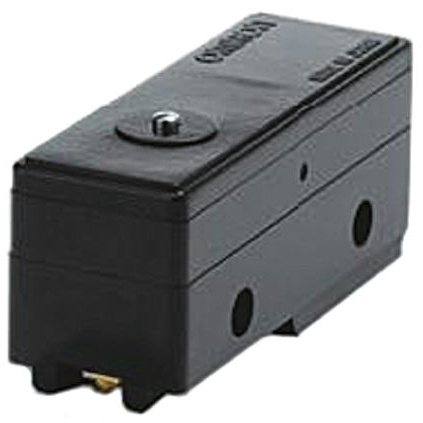

OMRON/欧姆龙 限位开关 Z-15G55

Z-15G55概述


    产品简介


    这款通用型基本开关(General-purpose Basic Switch)是广受欢迎的基本开关之一,以其高精度和多样性而著称。产品广泛应用于自动化控制、工业设备、家用电器等领域。它能够承受高达15安培的大电流,并具有较高的重复精度。此外,还提供多种接触形式选择,包括基础型、分段接触型、保持型以及可调间隙接触型,满足不同应用需求。

    技术参数


    - 额定电流:15A(适用于标准型号)
    - 额定电压:
    - 交流:125V、250V、500V
    - 直流:8V、14V、30V、125V、250V
    - 接触形式:
    - 标准:基础型、分段接触型、保持型
    - 接触间隙:0.2mm(超高敏感度)、0.25mm(高敏感度)、0.5mm(标准)、1.8mm(高容量)
    - 防护等级:
    - 标准型:IP00
    - 防滴型:IP62(不包括端子)
    - 工作温度范围:
    - 标准型:-25°C至80°C(无结冰)
    - 防滴型:-15°C至80°C(无结冰)
    - 工作湿度范围:
    - 标准型:35%至85%RH
    - 防滴型:35%至95%RH
    - 绝缘电阻:初始值不大于15mΩ
    - 介质强度:1,000VAC(相同极性的触点)
    - 振动/冲击:
    - 振动:10至55Hz,1.5毫米双振幅
    - 冲击:最大500m/s²

    产品特点和优势


    - 高精度与大容量:本产品的高精度和大电流处理能力使其在工业控制和重型设备中表现出色。
    - 多样化的接触形式:提供基础型、分段接触型、保持型等多种接触形式,满足不同的应用需求。
    - 高可靠性:采用金合金接触器和橡胶密封结构,提高了耐用性和可靠性。
    - 宽泛的工作环境:能够在-25°C至80°C的温度范围内正常工作,且具有良好的防潮性能。

    应用案例和使用建议


    应用案例
    - 自动化生产线:由于具有高精度和宽泛的接触形式,适用于各种复杂的自动化生产线控制。
    - 工业设备:广泛用于机器人的控制和工厂自动化的设备中。
    - 家用电器:可作为洗衣机、空调等家用电器中的关键部件。
    使用建议
    - 选择合适的接触形式:根据具体应用场景选择适合的接触形式,例如在需要高频操作的场合,可以选择基础型或分段接触型。
    - 注意防护措施:由于产品具备一定的防滴性能,可以在潮湿环境下使用,但要确保不接触到水源以延长使用寿命。

    兼容性和支持


    - 兼容性:本产品与其他OMRON品牌的电子元件具有良好的兼容性,便于系统集成。
    - 厂商支持:OMRON官方网站提供最新的安全认证信息和详细的技术文档支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频繁故障 | 确保接线正确并符合额定电流和电压要求。 |
    | 操作不顺畅 | 清洁触点,检查是否有异物阻碍。 |
    | 触点电阻过高 | 更换新的触点或调整接触间隙。 |

    总结和推荐


    这款通用型基本开关凭借其高精度、大电流处理能力和多样化的设计,适用于广泛的工业和民用应用。无论是自动化生产线还是家用电器,都能展现出卓越的性能。因此,强烈推荐在需要高可靠性和高性能的场合使用此款产品。

Z-15G55参数

参数
机械寿命 20000000Cycles
最小行程 130μm
操作力 4.3N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
长*宽*高 49.2mm*25.1mm*24.5mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

Z-15G55厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15G55数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15G55 Z-15G55数据手册

Z-15G55封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.9472 ¥ 166.9331
10+ $ 16.5162 ¥ 138.2203
25+ $ 15.3209 ¥ 128.2165
50+ $ 14.4739 ¥ 121.1284
100+ $ 13.6733 ¥ 114.4284
250+ $ 12.6816 ¥ 106.1294
500+ $ 12.2978 ¥ 102.9168
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 166.93
