Z-01H-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2.5N 130μm 20000000Cycles 500000Cycles 100mA(AC/DC) SPDT 底座安装,螺纹安装 49.2mm(长度)*17.45mm(高度)
供应商型号: SW2007-ND
供应商: Digi-Key
标准整包数: 1

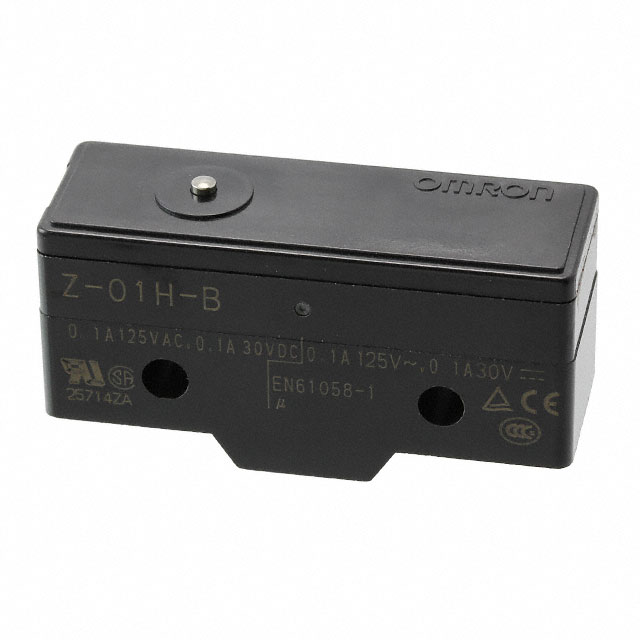

OMRON/欧姆龙 限位开关 Z-01H-B

Z-01H-B概述

    通用型基本开关产品技术手册

    产品简介


    本手册详细介绍了适用于广泛应用的通用型基本开关(General-purpose Basic Switch)。这类开关具有高精度和多样性,能够适应不同需求。产品广泛应用于工业自动化、机械设备、家用电器等领域,为各类控制电路提供可靠的开关功能。

    技术参数


    以下是该产品的主要技术参数:
    - 切换容量:最大15 A,具有高重复精度。
    - 触点形式:提供基本型、双断点型、保持型及可调触点间隙型。
    - 微负载系列:采用交叉条形金合金触点,确保高度可靠性。
    - 防护等级:配备橡胶帽和粘合填充,提高防滴溅能力;可选防水端子保护盖。
    - 额定电压:交流125/250/500 V,直流30/125/250 V。
    - 额定电流:交流15 A,直流0.1 A至15 A不等。
    - 使用寿命:机械寿命最高达20,000,000次操作,电气寿命最高达500,000次操作。
    - 工作环境温度:通用型-25°C至80°C,防水型-15°C至80°C。
    - 绝缘电阻:初始值最大15 mΩ(通用型)至50 mΩ(微负载型)。

    产品特点和优势


    - 高精度和广泛选择:高切换容量和多种触点形式确保适用范围广。
    - 耐用性强:机械和电气寿命长,能在恶劣环境中稳定工作。
    - 安全可靠:通过多项认证标准(如UL/CSA, TÜV, CCC),保障安全。
    - 多样化配置:提供不同类型的触点、外壳防护和终端保护,满足不同应用场景需求。

    应用案例和使用建议


    - 工业自动化:适合用于工业控制板、生产线控制系统等。
    - 家电设备:适用于空调、洗衣机等家用电器的开关控制。
    - 机械装备:可用作各种机械设备的安全限位开关。
    - 使用建议:在安装时需注意保持合适的操作频率和工作环境,避免过度震动或冲击导致损坏。

    兼容性和支持


    - 兼容性:可与多种电气设备兼容,支持螺钉端子和焊锡端子。
    - 技术支持:请联系您的OMRON代表获取最新的安全认证信息和技术支持。

    常见问题与解决方案


    - 问题1:如何判断开关是否正常工作?
    - 解决方法:可通过测试其电气寿命和机械寿命来判断。
    - 问题2:如何更换损坏的触点?
    - 解决方法:参照产品手册,使用专业工具更换触点,或联系厂家进行维修。
    - 问题3:如何处理设备震动导致的误动作?
    - 解决方法:增加减震装置或调整设备布局,降低震动对开关的影响。

    总结和推荐


    该通用型基本开关凭借其高精度、多样化触点和高可靠性,在多个领域中具有显著的应用价值。其广泛的应用范围和灵活的配置使其成为市场上同类产品的有力竞争者。我们强烈推荐您在需要高可靠性的开关场合中考虑使用此产品。如果您有任何疑问或需求,建议联系您的OMRON代表获取更多支持。

Z-01H-B参数

参数
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 130μm
操作力 2.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA(AC/DC)
长*宽*高 49.2mm(长度)*17.45mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-01H-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-01H-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-01H-B Z-01H-B数据手册

Z-01H-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
