ZC-D55

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 柱塞, 柱塞式, 防水行程开关, 金属外壳
供应商型号: ZC-D55-ND
供应商: Digi-Key
标准整包数: 1

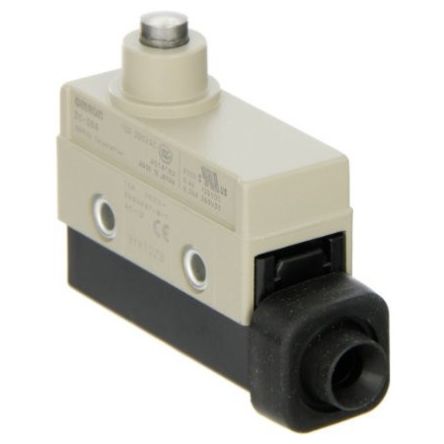

OMRON/欧姆龙 限位开关 ZC-D55

ZC-D55概述


    产品简介


    封闭式开关(ZC-@55)
    ZC-@55 是一种小型高精度封闭式开关,适用于需要高度重复性和耐用性的应用场合。其内置基本开关,确保最少1000万次操作的耐久性。它具有与Z基础开关相同的安装间距,并且所需的操作力比传统限位开关小。此外,线性版本还提供带有操作指示器的型号,以便于维护和检查。该产品已获得EN、UL、CSA和CCC(中国标准)认证。

    技术参数


    - 认证标准:EN、UL、CSA和CCC(中国标准)
    - 额定电压:
    - 非感应负载(交流):125V/250V
    - 直流:8V/14V/30V/125V/250V
    - 额定电流:
    - 非感应负载(交流):10A
    - 感应负载(交流):5A
    - 灯负载(交流):3A
    - 电机负载(交流):0.5A
    - 机械耐久性:≥10,000,000次操作
    - 电气耐久性:≥500,000次操作
    - 防尘防水等级:IP67
    - 振动/冲击抵抗:10-55Hz/1.5mm振幅;最大1000m/s²冲击
    - 工作温度范围:-10°C至+80°C
    - 重量:约92g(ZC-Q22(21)55)

    产品特点和优势


    ZC-@55 的关键特点是其紧凑设计和高重复性,适用于多种工业应用场景。它的低操作力和耐久性使得它特别适合高频率操作的场合。此外,其认证标准使其在全球范围内得到广泛认可,提升了产品的市场竞争力。带有操作指示器的型号为维护和检查提供了便利。

    应用案例和使用建议


    应用案例:
    1. 机器自动化控制:ZC-@55 可用于自动化生产线中的位置检测,确保精确的位置控制。
    2. 设备安全保护:由于其坚固的设计和耐用性,它也可以用于安全门等设备的安全监测。
    使用建议:
    1. 防护措施:避免直接暴露于高温、切割碎片、灰尘或化学物质中。
    2. 安装位置:选择震动和冲击较小的位置安装,防止影响开关的操作。
    3. 维护检查:定期检查并根据实际操作情况调整设置。

    兼容性和支持


    ZC-@55 可以与多种标准的电气接口和电缆连接,确保其易于集成到现有的控制系统中。制造商提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:开关操作失败
    - 解决方案:检查操作环境是否符合规定条件,确认是否有灰尘、油污或硅气体污染。
    2. 问题:开关损坏
    - 解决方案:检查安装过程中是否存在过度振动或冲击,必要时重新定位或加固安装点。

    总结和推荐


    ZC-@55 封闭式开关是一款高性能的产品,具备优秀的机械和电气耐久性,适合多种工业自动化应用。其紧凑设计和易于维护的特点使其在市场上具有较强的竞争力。我们强烈推荐使用此产品以提高自动化系统的可靠性和效率。

ZC-D55参数

参数
最小行程 2.4mm
操作力 5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 10A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ZC-D55厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZC-D55数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZC-D55 ZC-D55数据手册
