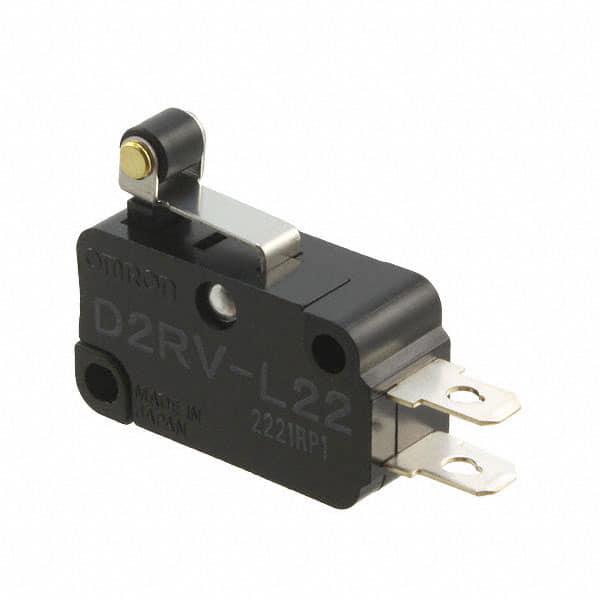

D2RV-L22G-1

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom SPST-NO 1N 400μm 10000000Cycles 3000000Cycles 底座安装
供应商型号: D2RV-L22G-1
供应商: Master
标准整包数: 5
OMRON/欧姆龙 限位开关 D2RV-L22G-1

D2RV-L22G-1概述

    D2RV Miniature Basic Switch 技术手册解析

    产品简介


    D2RV Miniature Basic Switch 是一款小型基本开关,专为微型负载应用设计,尤其适用于恶劣环境(如灰尘、高湿度、硅气等)。该开关通过内置的簧片开关实现了卓越的接触可靠性。此外,它的安装间距与V Miniature Basic Switch 相同,便于集成。这款开关具有高度耐用性,反弹时间仅为1毫秒最大值,符合RoHS标准。

    技术参数


    - 最大操作力 (OF):根据不同的型号和结构,D2RV 系列的开关有不同的最大操作力。例如,D2RV-E 型号的最大操作力为 0.25 N (25 gf),而 D2RV-LG 的最大操作力为 0.49 N (50 gf)。
    - 切换电压:最高为 100 VDC。
    - 切换电流:最大为 0.25 ADC。
    - 接触容量:最高可达 10 WDC。
    - 可接受的操作速度:0.1 mm 至 1 m/s(针对针柱型号)。
    - 机械操作频率:最高 200 次/分钟。
    - 电气操作频率:同样为 200 次/分钟。
    - 绝缘电阻:最小为 100 MΩ(使用 500 VDC 绝缘测试仪)。
    - 接触电阻(初始值):最大为 150 mΩ。
    - 耐振动性:可承受 10 到 55 Hz 的振动,1.5 mm 双振幅。
    - 抗冲击性:最高可承受 500 m/s² (约 50G) 冲击,功能故障不超过 200 m/s² (约 20G)。
    - 耐用性:机械操作至少 10,000,000 次,电气操作至少 3,000,000 次。
    - 防护等级:IEC IP40。
    - 工作温度范围:-10°C 至 +60°C(最大湿度为 60%)。
    - 重量:约为 7g(针对针柱型号)。

    产品特点和优势


    D2RV Miniature Basic Switch 具有以下显著特点:
    - 高可靠性:独特的簧片开关设计确保了微负载应用中的接触可靠性。
    - 高度耐用:长时间使用后的耐用性极佳,且具有较长的使用寿命。
    - 易于集成:安装间距与现有型号相同,简化了电路板的设计和集成过程。
    - 适应多种环境:能够在恶劣环境中保持稳定性能,特别适合工业和户外应用。
    - 低操作力:较低的操作力使其更易于触发,适合多种应用场景。

    应用案例和使用建议


    - 应用示例:适用于需要微型负载控制的场景,如自动化控制系统、医疗器械、汽车电子等。
    - 使用建议:
    - 确保安装时的间隙足够大,以避免相互干扰。
    - 避免安装在强磁场区域,否则可能导致误操作。
    - 使用非磁性材料(如黄铜或不锈钢)进行固定,避免铁质螺丝。


    兼容性和支持


    - 兼容性:D2RV Miniature Basic Switch 支持针柱、短铰链杠杆、铰链杠杆、模拟滚轮杠杆等多种配置,确保其灵活性和适用性。
    - 支持:建议在实际应用前咨询 OMRON 代表,确认系统的安全性和产品的适用性。提供配件包括分隔器、致动器、接线端子等。

    常见问题与解决方案


    - 问题1:开关出现异常操作。
    - 解决方案:检查外部是否有强磁场影响,适当调整安装位置或使用非磁性材料。
    - 问题2:操作力过大导致损坏。
    - 解决方案:选择合适的型号(如低操作力的 E 或 LG 型),并确保在正确的范围内操作。
    - 问题3:接触电阻过高。
    - 解决方案:检查内部零件是否有污渍或氧化,必要时清洁或更换。

    总结和推荐


    D2RV Miniature Basic Switch 以其卓越的接触可靠性和高耐用性,在微型负载应用中表现出色。其广泛的适用性和易于集成的特点使其成为许多应用场景的理想选择。总体而言,我们强烈推荐此产品,尤其是在需要高可靠性和耐用性的场合。

D2RV-L22G-1参数

参数
电气寿命 3000000Cycles
机械寿命 10000000Cycles
最小行程 400μm
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 -
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

D2RV-L22G-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2RV-L22G-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2RV-L22G-1 D2RV-L22G-1数据手册

D2RV-L22G-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 23.1952 ¥ 192.8585
10+ $ 21.1569 ¥ 175.9109
25+ $ 18.9442 ¥ 157.5132
50+ $ 17.9458 ¥ 149.133
75+ $ 16.8484 ¥ 137.9712
100+ $ 16.8484 ¥ 137.9712
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 964.29
