首页  >  产品百科  >  G9TA-U1ATW DC12

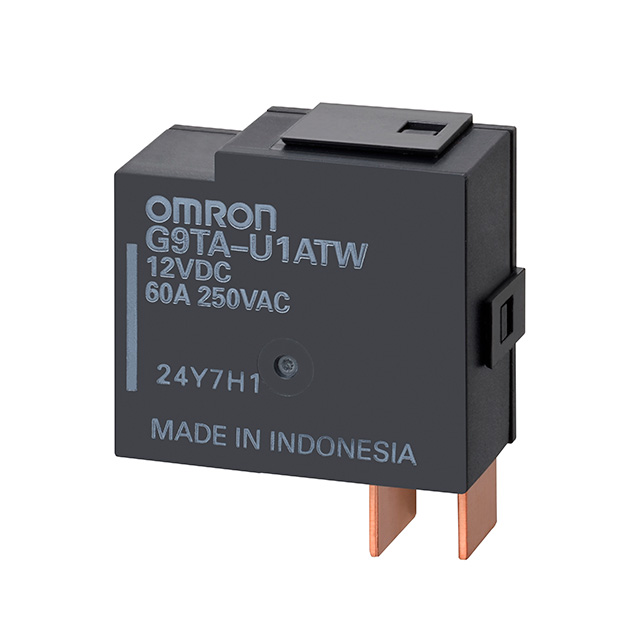

G9TA-U1ATW DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 焊接安装,自由悬挂 38.6mm*18mm*33.5mm
供应商型号: N-G9TA-U1ATW DC12
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 其他继电器 G9TA-U1ATW DC12

G9TA-U1ATW DC12概述

    电子元器件产品技术手册:G9TA AC Power Latching Relay

    1. 产品简介


    G9TA系列是欧姆龙(OMRON)推出的高功率延时继电器,适用于需要高可靠性和紧凑设计的应用场合。该系列继电器具备单圈和双圈两种型号,主要特点包括高功率切换能力、紧凑尺寸、抗振动设计以及低接触电阻。广泛应用于智能电表、照明控制、光伏逆变器以及电动汽车充电站等领域。

    2. 技术参数


    - 额定电压:直流12V
    - 接触形式:单圈SPST-NO
    - 接触材料:银合金
    - 最大切换电压:250VAC
    - 最大切换电流:60A
    - 额定负载:60A @ 250VAC
    - 最大载流:60A
    - 接触电阻:最大2mΩ
    - 设定时间:最大30ms(单圈),20ms(双圈)
    - 复位时间:最大30ms(单圈),20ms(双圈)
    - 绝缘电阻:最小1,000 MΩ
    - 耐压强度:线圈与触点之间为4,000 VAC,同极触点之间为1,500 VAC
    - 冲击耐受电压:线圈与触点之间为6kV
    - 震动耐受:从10Hz到150Hz时,恒定振幅为0.075mm;超过60Hz时,恒定加速度为9.8 m/s²
    - 冲击耐受:破坏性1,000 m/s²,功能性100 m/s²
    - 寿命:机械寿命至少100,000次操作,电气寿命至少5,000次操作(电阻负载和电感负载各5,000次)

    3. 产品特点和优势


    - 高功率切换:能够承受高达60A的电流,适合于大功率应用场景。
    - 紧凑设计:尺寸仅为39.1 x 34.5 mm,适合空间受限的应用环境。
    - 高抗振动性能:能够抵抗从10Hz到150Hz的振动,确保在恶劣环境下稳定运行。
    - 低接触电阻:接触电阻最大为2mΩ,减少能耗和发热。
    - 双圈和单圈选择:提供多种配置选择,满足不同需求。

    4. 应用案例和使用建议


    - 智能电表:G9TA系列继电器能够用于智能电表的控制,确保电流和电压的准确测量和记录。
    - 照明控制:在照明控制系统中,G9TA可以用来控制电路的通断,提高系统的可靠性和稳定性。
    - 光伏逆变器:用于连接和断开光伏系统中的高功率组件,确保系统稳定运行。
    - 电动汽车充电站:可用于管理电动汽车充电过程中的电力供应,保证充电的安全和高效。
    使用建议:
    - 在安装过程中需注意正确接线,避免错误接线导致电路无法断开。
    - 安装位置应保持干燥,减少灰尘和有害气体的影响。
    - 维护时需定期检查螺钉是否紧固,防止因松动导致过热。

    5. 兼容性和支持


    - 兼容性:G9TA系列继电器可与其他标准电气设备和元件兼容,便于集成到现有系统中。
    - 支持:欧姆龙公司提供详细的技术文档和客户支持,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题:继电器接线错误导致无法正常断开。
    解决方案:仔细检查接线图并按规范接线,确认无误后再进行使用。
    - 问题:继电器在高湿度环境中性能下降。
    解决方案:将继电器安装在干燥、通风良好的环境中,避免潮湿和腐蚀影响。

    7. 总结和推荐


    G9TA系列继电器凭借其高功率切换能力、紧凑设计和优异的抗振动性能,在多种应用场合中表现出色。该产品非常适合需要高可靠性且空间有限的应用,如智能电表、光伏逆变器和电动汽车充电站等。因此,强烈推荐使用G9TA系列继电器,以提升系统的整体性能和可靠性。

G9TA-U1ATW DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 38.6mm*18mm*33.5mm
安装方式 焊接安装,自由悬挂
零件状态 在售
包装方式 托盘

G9TA-U1ATW DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9TA-U1ATW DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9TA-U1ATW DC12 G9TA-U1ATW DC12数据手册

G9TA-U1ATW DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.3034 ¥ 68.2868
25+ $ 6.5714 ¥ 61.4426
库存: 111
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1024.3
