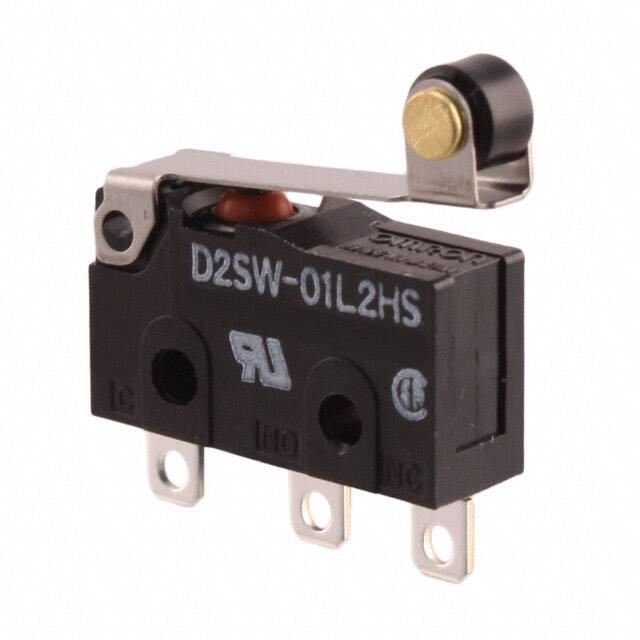

D2SW-01L2HS

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.6N 1mm 5000000Cycles 200000Cycles 100mA SPDT 底座安装,焊接安装 19.8mm*6.4mm*6.4mm
供应商型号: D2SW-01L2HS
供应商: Master
标准整包数: 5
OMRON/欧姆龙 限位开关 D2SW-01L2HS

D2SW-01L2HS概述

    D2SW Sealed Subminiature Basic Switch

    1. 产品简介


    产品类型:
    D2SW密封微型基本开关是适用于各种严苛环境的应用设备中的关键部件。这款开关具有卓越的防尘防水性能,使其成为众多工业和消费类电子产品中的理想选择。
    主要功能:
    - 采用环氧树脂密封,确保长期稳定运行。
    - 提供多种接触形式和终端选项,以适应不同的应用需求。
    - 符合安全标准,如UL、CSA和VDE,同时符合RoHS标准。
    应用领域:
    D2SW开关广泛应用于汽车、自动售货机、冰箱、制冰设备、浴池设备、热水供应系统、空调、以及工业设备等领域。其高环境抵抗力使它在极端条件下依然能够保持高性能和可靠性。

    2. 技术参数


    - 额定电压:
    - D2SW-3: 125 VAC 3 A, 250 VAC 3 A, 30 VDC 3 A
    - D2SW-01: 125 VAC 0.1 A, 30 VDC 0.1 A
    - 接触形式:
    - SPDT(单刀双掷)
    - SPST-NC(常闭型,仅限模制引线模型)
    - SPST-NO(常开型,仅限模制引线模型)
    - 终端类型:
    - 焊接终端 (H, HS)
    - 自固式PCB终端 (D, DS)
    - 快速连接终端 (#110) (T, TS)
    - 模制引线 (M, MS)
    - 认证:
    - UL (UL1054) / CSA (CSA C22.2 No.55)
    - VDE (EN61058-1)
    - 温度范围:
    - 工作温度:-40°C至+85°C
    - 存储温度:-40°C至+85°C
    - 防护等级:
    - IP67(除终端模型外)
    - 耐振动和冲击:
    - 耐振动:10到55 Hz,双幅振幅1.5 mm
    - 耐冲击:最大1000 m/s²,最大300 m/s²

    3. 产品特点和优势


    - 卓越的密封性能: D2SW开关使用环氧树脂进行封装,提供IP67防护等级,能有效防止水雾和灰尘侵入。
    - 广泛适用性: 支持多种电气特性和终端类型,可满足不同应用的需求。
    - 高可靠性: 符合UL、CSA和VDE等国际标准,确保安全性和合规性。
    - 耐用性强: 可承受高达500万次机械操作和数十万次电气操作,适合严苛环境下的长期使用。
    - 易于安装和维护: 多种终端选项和安装方式,便于在各种设备中快速部署和维护。

    4. 应用案例和使用建议


    应用案例:
    - 汽车行业: 用于汽车仪表盘和门锁系统的状态检测。
    - 家电行业: 应用于冰箱、洗衣机等家用电器的按钮控制。
    - 工业自动化: 在机器人和自动控制设备中作为位置传感器。
    使用建议:
    - 合理选择型号: 根据具体应用需求选择合适的接触形式和终端类型,如SPDT或SPST-NC等。
    - 注意密封性: 在安装过程中确保开关的密封性,避免灰尘和水分进入。
    - 适当焊接: 避免过高的焊接温度和过长的焊接时间,以免损害开关特性。
    - 正确安装: 使用适当的紧固件将开关固定在设备上,确保其稳定可靠。

    5. 兼容性和支持


    - 兼容性: D2SW开关可以与其他常见的电子设备和电路板兼容。UL/CSA认证版本可以支持标准的电线和连接器。
    - 支持服务: OMRON公司提供专业的技术支持和售后服务,包括详细的安装指南和技术文档。如有需要,可以直接联系OMRON销售代表获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关安装后无法正常工作 | 检查开关的密封性,确保没有灰尘和水分进入;确认终端类型和连接方式是否正确。 |
    | 焊接时出现不良焊点 | 控制焊接温度和时间,避免过高温度和长时间焊接。 |
    | 设备在振动或冲击环境中表现不佳 | 确保安装稳固,尽量减少外部震动对开关的影响。 |

    7. 总结和推荐


    综合评估:
    D2SW密封微型基本开关凭借其出色的密封性能、广泛的应用范围以及高可靠性,使其成为众多工业和消费类电子产品中的优选部件。其多样化的电气特性和终端选项也使其在各类应用中具有很强的灵活性。
    推荐结论:
    强烈推荐使用D2SW开关,特别是对于那些需要在恶劣环境下工作的设备。它的高环境抵抗力和可靠性使其成为众多领域的理想选择。通过遵循正确的安装和维护指南,可以确保开关在各种复杂的应用场景中表现出色。

D2SW-01L2HS参数

参数
电气寿命 200000Cycles
机械寿命 5000000Cycles
最小行程 1mm
操作力 0.6N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
长*宽*高 19.8mm*6.4mm*6.4mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

D2SW-01L2HS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2SW-01L2HS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2SW-01L2HS D2SW-01L2HS数据手册
