VX-01-1C23

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 引脚柱塞类型, 翼片端, 触点额定电流 100 mA @ 30 V 直流, 单刀双掷
供应商型号: 6822837
供应商: 欧时
标准整包数: 1

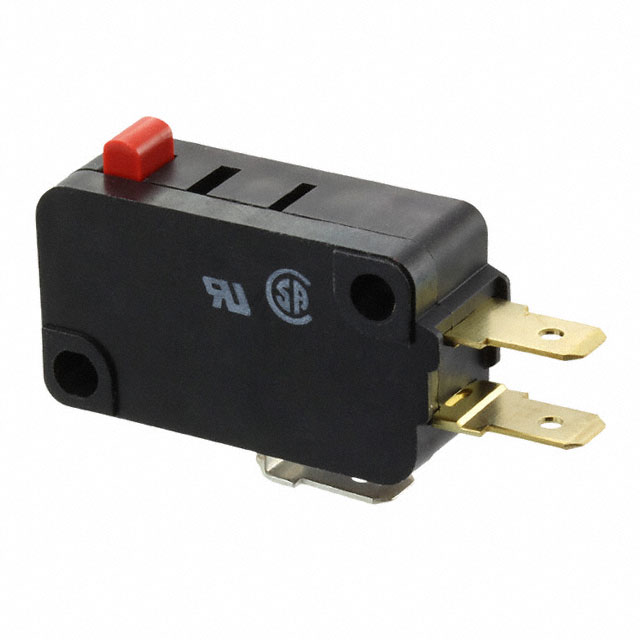

OMRON/欧姆龙 限位开关 VX-01-1C23

VX-01-1C23概述

    Snap Action Switch VX

    产品简介


    Snap Action Switch VX是一款紧凑型微动开关,以其低操作力为特色。其广泛的应用范围涵盖了从微负载到5安培的开关电流。VX系列的设计与V系列基本相同,具备内部铰链杠杆机制,确保了接触可靠性。此外,该产品符合RoHS标准,适用于广泛的电子设备领域,如工业自动化、医疗设备和消费电子产品等。

    技术参数


    - 额定电流:
    - 5安培(250伏交流电)
    - 0.1安培(30伏直流电)
    - 最大操作力:
    - 25克力(Pin Plunger)
    - 50克力(Lever和Roller Lever)
    - 接触形式:
    - SPDT
    - SPST-NC
    - SPST-NO
    - 认证标准:
    - UL Recognized (File No. E41515)
    - CSA Certified (File No. LR21642)
    - EN61058-1 (VDE approval File No. 124761)

    产品特点和优势


    Snap Action Switch VX的独特之处在于其出色的接触可靠性和小巧的尺寸。内部的铰链杠杆设计保证了在微负载和高负载情况下的稳定性和可靠性。此外,该产品具有出色的振动和冲击抵抗能力,能够在各种恶劣环境中保持稳定的性能。这些特点使其在工业自动化、机器人技术和医疗设备等领域具有极高的市场竞争力。

    应用案例和使用建议


    - 工业自动化: 由于其稳定的开关性能,该产品适用于各种自动化设备中的位置检测和限位控制。
    - 机器人技术: 在机器人手臂中,可以用于精确的位置反馈和运动控制。
    - 医疗设备: 可以应用于医疗器械中的安全互锁机制,确保设备在安全条件下运行。
    使用建议:
    - 确保安装方向正确,避免不必要的负载施加在开关上。
    - 在极端慢速操作或按钮设置在自由位置和操作位置之间时,应提前咨询OMRON工程师。
    - 定期检查并重新校准以确保长期稳定运行。

    兼容性和支持


    - 兼容性: 该产品支持多种类型的终端连接,包括焊锡端子和快速连接端子。
    - 支持: OMRON提供详细的安装和使用指南,以及相关的技术支持和维护服务。

    常见问题与解决方案


    - 问题: 操作过程中出现切换故障。
    - 解决方案: 检查安装方向是否正确,确保无额外负载施加在开关上。
    - 问题: 接触电阻过高。
    - 解决方案: 检查接线是否松动或损坏,重新焊接接线。
    - 问题: 设备突然停止工作。
    - 解决方案: 检查是否有水或其他污染物进入开关,清洁或更换受影响的开关。

    总结和推荐


    Snap Action Switch VX以其卓越的接触可靠性和广泛的适用性,在多个行业领域表现出色。其坚固的设计和出色的性能使其成为工业自动化、机器人技术和医疗设备的理想选择。强烈推荐在需要高可靠性的场合使用此产品。

VX-01-1C23参数

参数
电流额定值 -
电气寿命 1000000Cycles
机械寿命 10000000Cycles
最小行程 1mm
操作力 0.49N
开关功能 -
开关配置 SPDT
执行器角度 1.2°
长*宽*高 37.8mm(长度)*21.6mm(高度)
通用封装 SPDT
安装方式 螺纹安装
包装方式 托盘

VX-01-1C23厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-01-1C23数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-01-1C23 VX-01-1C23数据手册

VX-01-1C23封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7195
50+ $ 4.5486
150+ $ 4.3429
库存: 28
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 4.71
