VX-014-1A3

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2.039gfm 1.6mm 1000000Cycles 100mA SPDT 底座安装,焊接安装
供应商型号: 653-VX-014-1A3
供应商: Mouser
标准整包数: 1

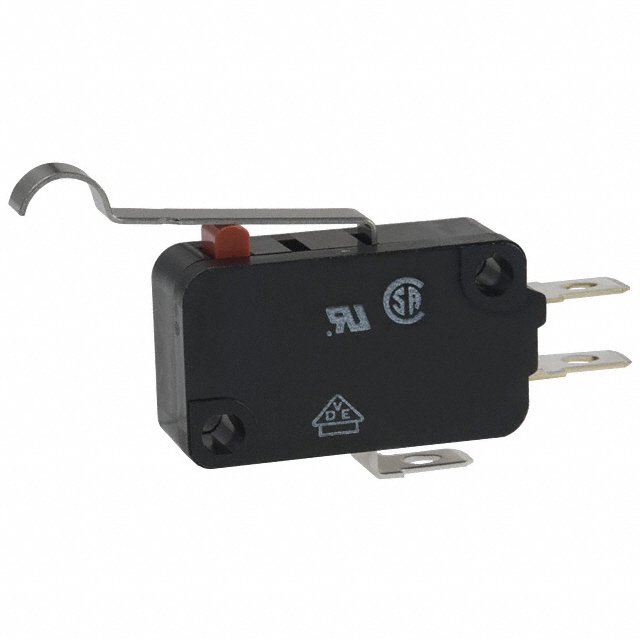

OMRON/欧姆龙 限位开关 VX-014-1A3

VX-014-1A3概述

    # VX Miniature Basic Switch 技术手册

    产品简介


    VX 系列 Miniature Basic Switch 是一款具有低操作力和高接触可靠性的微小型基本开关。此系列开关提供广泛的变化选择,从微小负载到5A切换电流,外形尺寸与V系列Miniature Basic Switch保持一致。这些开关的独特内部机制确保即使在微小负载下也能保持高接触可靠性,适用于轻量物体的检测。此外,VX系列符合RoHS标准。

    技术参数


    电气规格
    - 额定电压:250V AC 5A;30V DC 0.1A
    - 最大操作力:
    - 针推杆:0.25N {25gf}
    - 其他类型:0.49N {50gf}
    操作特性
    - 最大操作速度:0.1mm至1m/s(针推杆模型)
    - 最大操作频率:
    - 机械操作:600次/分钟(针推杆模型)
    - 电气操作:60次/分钟
    - 接触电阻(初始值):30mΩ最大(SPDT),50mΩ最大(SPST)
    - 绝缘电阻:100MΩ最小(使用500VDC绝缘测试仪)
    - 耐压强度:
    - 同极间:1000V AC 50/60Hz持续1分钟
    - 带电金属部件与接地:1500V AC 50/60Hz持续1分钟
    - 端子与非带电金属部件:1500V AC 50/60Hz持续1分钟
    环境规格
    - 工作温度范围:-25至105℃(相对湿度不超过60%,无结霜或凝露)
    - 工作湿度范围:最大85%(温度在5至35℃之间)
    其他规格
    - 防护等级:IEC IP40
    - 抗振动能力:10至55Hz,双振幅1.5mm
    - 抗冲击能力:最大加速度为400m/s² {约40G}
    - 使用寿命:
    - 机械操作:50,000,000次(针推杆模型)
    - 电气操作:500,000次(针推杆模型)

    产品特点和优势


    VX系列Miniature Basic Switch的独特之处在于其超低的操作力和高接触可靠性。其内部机制确保了在微小负载下的稳定性能,特别适用于轻量物体的检测。其广泛的额定电流范围使其适用于多种应用,从微小负载到较大负载的电路切换。此外,这款开关具备出色的机械和电气稳定性,能够长时间连续工作而不影响性能。

    应用案例和使用建议


    应用案例
    1. 家电设备:用于冰箱、洗衣机等家电设备的开关检测,特别是对轻量物体的检测。
    2. 工业自动化设备:应用于各种自动化生产线中的微小负载检测。
    3. 医疗设备:作为轻量物体的检测开关,用于医疗器械的控制面板。
    使用建议
    - 在安装时使用M3螺钉并搭配平面垫圈或弹簧垫圈,以确保安装稳固。
    - 避免对开关施加过大的外部冲击,以防损坏内部组件。
    - 在焊接过程中,确保焊铁温度在250至350°C之间,并在焊接后的一分钟内不要施加任何外力。
    - 安装方向应避免作用在开关上的重量,以防止不必要的负载导致复位失败。

    兼容性和支持


    VX系列Miniature Basic Switch可以与其他符合相关标准的电子元器件或设备配合使用。为了获得最佳性能和支持,建议使用OMRON提供的原厂配件。如有需要,可通过销售代表获取详细的技术支持。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:开关在微小负载下无法正常工作
    - 解决方案:请确保使用微小负载专用型号,并注意使用适当的保护电路。

    2. 问题:焊接时出现接触不良
    - 解决方案:确保正确完成焊接过程,并使用最小限度的助焊剂。
    3. 问题:开关在高湿度环境下失效
    - 解决方案:请确保安装环境符合规定的工作湿度范围,并采取适当的防潮措施。

    总结和推荐


    综上所述,VX系列Miniature Basic Switch以其出色的性能和适用范围成为市场上的一大亮点。其高接触可靠性和广泛的操作范围使其在多种应用中表现出色。因此,强烈推荐在需要高精度轻量物体检测的场合中使用VX系列Miniature Basic Switch。

VX-014-1A3参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 1000000Cycles
机械寿命 -
最小行程 1.6mm
操作力 2.039gfm
开关功能 On-Mom
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装,托盘

VX-014-1A3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-014-1A3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-014-1A3 VX-014-1A3数据手册

VX-014-1A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
