PL11

产品分类: 其他继电器
厂牌: OMRON/欧姆龙

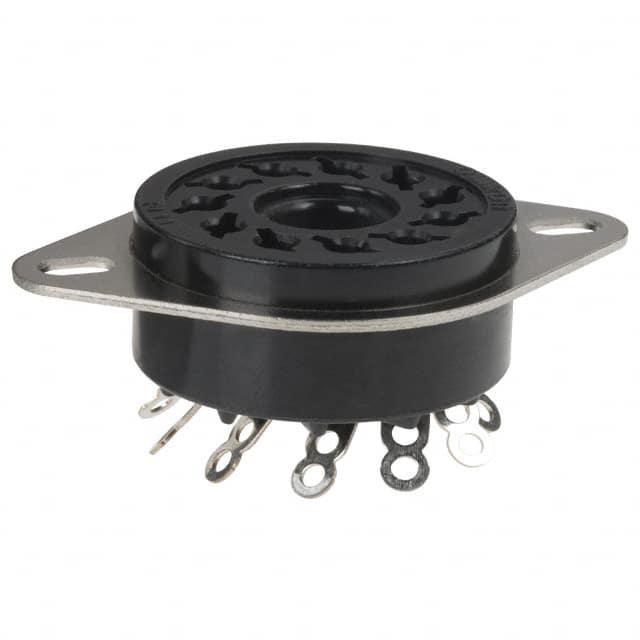

产品描述: Back-Connecting Socket Solder Terminals
供应商型号: ET-1181273
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 PL11

PL11概述

    # 通用继电器MK系列技术手册

    产品简介


    通用继电器MK系列是一款卓越可靠的通用继电器,适用于各种电气自动化控制系统。主要功能包括通过银触点实现长寿命(最少100,000次电操作);内置操作指示器(机械、LED)、浪涌抑制器(二极管、压敏电阻)等。该系列继电器在工业控制、自动化设备、通信系统等多个领域都有广泛的应用。

    技术参数


    - 接触形式:双掷(DPDT)和三掷(3PDT)
    - 额定电压:6 V至240 V AC或DC
    - 额定电流:最大10 A
    - 最大切换容量:2,500 VA,280 W(电阻负载),2,500 VA/1,250 VA(NO/NC触点),280 W
    - 最小允许负载:10 mA @ 1 VDC
    - 最大操作频率:机械18,000次/小时,电气1,800次/小时(额定负载下)
    - 操作时间:交流20 ms最大,直流30 ms最大
    - 释放时间:20 ms最大
    - 绝缘电阻:最小100 MΩ(500 VDC)
    - 介电强度:2,500 VAC,50/60 Hz,1分钟内
    - 抗振动能力:10至55 Hz,1.50 mm双幅
    - 冲击耐久性:1,000 m/s²(约100 G)
    - 环境温度:-10°C至40°C
    - 湿度:35%至85% RH
    - 使用寿命:机械10百万次最小(在操作频率为18,000次/小时下),电气100,000次最小(在操作频率为1,800次/小时下)

    产品特点和优势


    通用继电器MK系列拥有诸多独特功能和优势:
    - 长寿命:由银触点保证的至少100,000次操作寿命。
    - 多功能指示器:提供机械和LED双重指示器,便于检查触点状态。
    - 防护特性:内置浪涌抑制器(二极管、压敏电阻),有效保护电路。
    - 符合标准:符合CENELEC和VDE标准,确保可靠性和安全性。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化生产线,实现设备间的信号传递。
    - 通信系统:用于电信设备,实现信号切换。
    - 家用电器:如冰箱、洗衣机等设备中的自动控制系统。
    使用建议
    - 在选择继电器时,需根据具体应用的电压和电流需求来确定合适的型号。
    - 确保良好的安装环境,避免过高的湿度和温度变化对继电器造成影响。
    - 定期进行检查和维护,确保继电器正常运行。

    兼容性和支持


    通用继电器MK系列可与其他类型的插座、夹具和安装轨道配套使用。这些配件可以单独订购,以满足不同应用场景的需求。此外,制造商还提供相关的技术支持和维护服务,用户可以咨询销售代表获取更多信息。

    常见问题与解决方案


    - 问题:如何检查继电器的状态?
    解答:通过机械指示器和/或按钮测试来检查触点的工作状态。

    - 问题:如何更换损坏的继电器?
    解答:确保电源断开后,使用适当的工具和步骤进行更换,避免短路和其他安全风险。

    总结和推荐


    综合来看,通用继电器MK系列是一款高效可靠的产品,具有多种优势,适合多种应用场景。其长寿命、多指示方式和高性能参数使其在市场上具有很强的竞争力。因此,我强烈推荐此产品给需要高可靠性继电器的用户。

PL11参数

参数
继电器类型 -
开关功能 -
长*宽*高 51mm(宽度)*20.5mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

PL11厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

PL11数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 PL11 PL11数据手册

PL11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7723 ¥ 48.776
25+ $ 5.7249 ¥ 48.3756
50+ $ 4.6835 ¥ 39.5752
100+ $ 4.1744 ¥ 35.2733
250+ $ 3.5862 ¥ 30.303
1000+ $ 3.4602 ¥ 29.2383
库存: 19
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.77
直接购买
加入购物车
