Z-15G

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2.5N~3.5N 130μm 20000000Cycles 500000Cycles 15A(AC),6A(DC) SPDT 底座安装,焊接安装 49.2mm(长度)*22.7mm(高度)
供应商型号: ET-3413281
供应商: 海外现货
标准整包数: 1

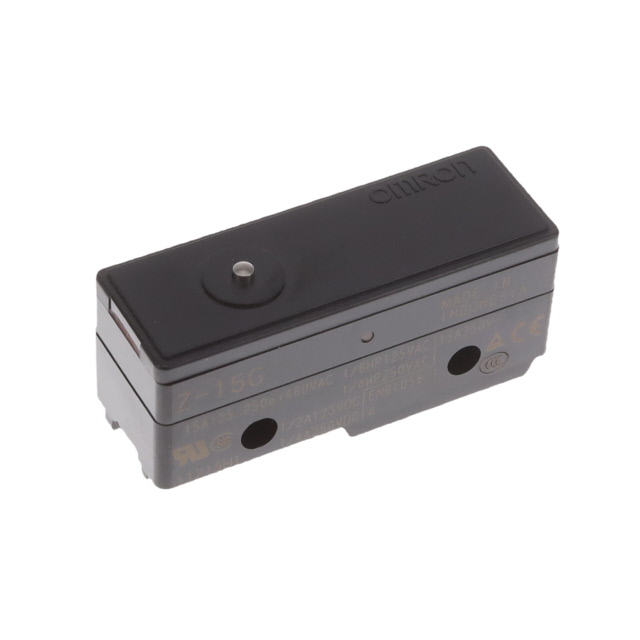

OMRON/欧姆龙 限位开关 Z-15G

Z-15G概述


    产品简介


    通用基本开关(Z型)
    通用基本开关Z型是畅销型号,以其高精度和广泛的变体而闻名。这些开关被广泛应用于各种工业控制设备和自动化系统中,特别是在需要可靠触点和高电流容量的应用中表现出色。

    技术参数


    - 额定电流:15A(标准负载),0.1A(微负载)
    - 接触形式:基本型、分接触型、保持型和可调间隙型
    - 操作频率:机械240次/分钟,电气20次/分钟
    - 绝缘电阻:初始值最大15mΩ(基本型),50mΩ(微负载型)
    - 介质强度:相同极性之间:接触间隙G为1000VAC,H为600VAC,E为1500VAC;不同极性之间:600VAC
    - 振动和冲击耐受性:振动10-55Hz,1.5mm双幅;冲击:非破坏性300m/s²,微动100m/s²
    - 防护等级:普通IP00,防水相当于IP62(不含端子)
    - 工作温度:普通-25°C至80°C(无结冰),防水-15°C至80°C(无结冰)

    产品特点和优势


    - 大电流容量:高达15A,确保稳定可靠的电路切换。
    - 多样化的接触形式:提供了多种接触形式供用户选择,适用于不同的应用需求。
    - 微负载型金合金触点:提高微负载开关的可靠性。
    - 高防护等级:通过橡胶保护套和密封设计提高了防滴漏性能。
    - 高机械和电气耐久性:机械寿命达20,000,000次,电气寿命达500,000次。

    应用案例和使用建议


    - 工业控制系统:Z型开关适用于工业控制系统的各种控制面板,如逆向控制电路、手动复位电路等。
    - 手动复位电路:保持型开关具有复位按钮,便于在手动复位电路中使用。
    - 安全限位电路:适合用于需要非自动复位的安全限位电路。
    使用建议:
    - 在选择合适型号时,要根据具体的应用需求和环境条件进行挑选。
    - 确保安装过程中严格按照手册的要求进行,特别是对于防护等级要求较高的应用场合。

    兼容性和支持


    Z型开关与市场上其他标准电子元件兼容良好,可以方便地集成到现有的设备和系统中。OMRON官方网站提供了最新的安全认证信息和技术支持,用户可以通过官网获得详细的指导和服务。

    常见问题与解决方案


    1. 问题:接通电流过大导致触点烧毁。
    解决方案:检查连接线路是否有短路现象,确认所选开关的额定电流是否满足应用需求。
    2. 问题:机械部分故障频繁。
    解决方案:检查是否有过大的振动或冲击影响,调整安装位置以减少外部影响。
    3. 问题:电气部分故障频繁。
    解决方案:检查电源波动情况,必要时安装稳压装置。

    总结和推荐


    Z型通用基本开关以其高精度、多样化的接触形式和强大的耐久性,在工业控制系统中表现出色。其广泛的适用范围和良好的用户支持使其成为一款值得推荐的产品。建议用户在选择和使用时仔细阅读技术手册,以确保最佳性能和长期稳定性。

Z-15G参数

参数
机械寿命 20000000Cycles
最小行程 130μm
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
长*宽*高 49.2mm(长度)*22.7mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

Z-15G厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15G数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15G Z-15G数据手册

Z-15G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.8446 ¥ 150.7865
5+ $ 14.7237 ¥ 124.4152
10+ $ 10.6343 ¥ 89.8595
25+ $ 10.0606 ¥ 85.0122
250+ $ 9.6702 ¥ 81.7128
库存: 95
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 150.78
