VX-015-1A3

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 短滚子类型, 焊接端, 触点额定电流 100 mA @ 30 V 直流, 单刀双掷
供应商型号: J-OMRO-0125372
供应商: Chip1stop
标准整包数: 1

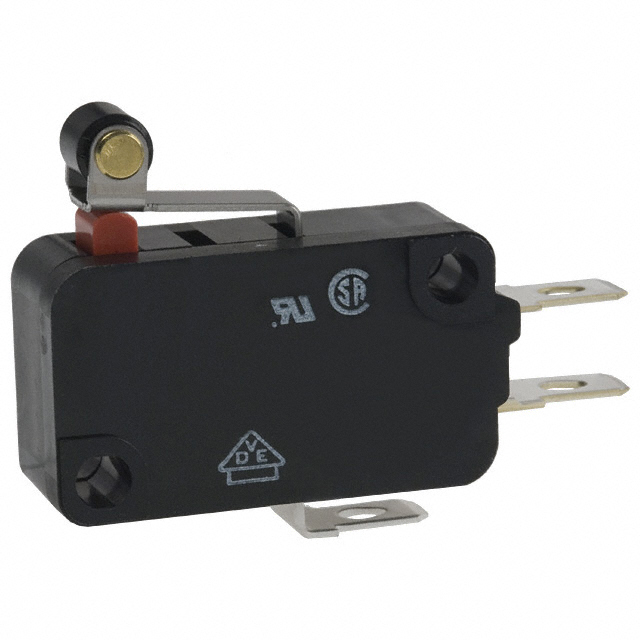

OMRON/欧姆龙 限位开关 VX-015-1A3

VX-015-1A3概述

    Snap Action Switch VX 135

    产品简介


    Snap Action Switch VX 135 是一款紧凑型的微动开关,具有低操作力的特点。它属于迷你基本微动开关系列,支持从微负载到5A的切换电流。这种开关广泛应用于各种机械设备、自动化设备和家电产品中。VX 135开关采用了内部铰链杠杆机构,确保了接触可靠性,且符合RoHS标准,适用于环保需求较高的应用场合。

    技术参数


    以下是VX 135微动开关的技术规格:
    | 参数 | 值 |

    | 额定电流(5A) | 250V AC |
    | 最小额定电流(0.1A) | 30V DC |
    | 操作力 | 25gf 至 60gf |
    | 接触形式 | SPDT, SPST-NC, SPST-NO |
    | 绝缘电阻 | ≥100MΩ (500V DC) |
    | 绝缘强度 | 1000V AC/1分钟 (同一极性端子间) |
    | 冲击电阻 | ≤400m/s² (约40G) |
    | 振动电阻 | 10Hz至55Hz,双振幅1.5mm |
    | 工作温度范围 | -25°C 至 80°C |
    | 使用寿命 | 机械:50,000,000次 (60次/分钟) |
    | 电气:500,000次 (30次/分钟) |

    产品特点和优势


    - 紧凑设计:VX 135微动开关体积小巧,易于安装在空间受限的应用环境中。
    - 可靠接触:内部铰链杠杆机制确保了优异的接触可靠性。
    - 宽泛的操作力:支持从25gf到60gf的操作力范围,满足不同应用场景的需求。
    - 多种接点形式:提供单刀双掷(SPDT)、常闭单掷(SPST-NC)和常开单掷(SPST-NO)等多种接点形式,灵活适应不同的控制需求。
    - 环保合规:RoHS标准认证,适用于环保要求严格的应用场合。

    应用案例和使用建议


    VX 135微动开关广泛应用于工业自动化设备、家用电器、办公设备等领域。例如,在机器人控制系统中,可以用于检测机械臂的位置;在家庭安全系统中,可用于门窗传感器。
    使用建议:
    1. 避免重载:由于设计为小负载开关,避免不必要的重载,以免导致复位失败。
    2. 合理安装:确保操作控制完全独立于开关的触发器,不要在加工过程中改变操作位置。
    3. 防护措施:如果开关安装在金属体上,应安装绝缘护罩或隔离器以防止短路。

    兼容性和支持


    VX 135微动开关支持多种接线方式,包括焊接端子和快速连接端子,便于不同应用场景下的连接。制造商提供了详尽的支持文档和技术支持服务,帮助客户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:在极端条件下使用时,开关接触不良。
    - 解决方案:检查安装方向和环境条件,确保没有过度振动或冲击,并考虑安装适当的防护措施。

    2. 问题:焊接过程中出现故障。
    - 解决方案:快速完成焊接过程,使用额定功率不超过60W的烙铁,并尽量在5秒内完成。
    3. 问题:无法正确读取信号。
    - 解决方案:确认操作频率和环境条件是否在规定的范围内,并确保接触表面干净无污染。

    总结和推荐


    Snap Action Switch VX 135是一款功能强大且广泛应用的小负载微动开关,其设计紧凑、接触可靠且兼容性良好。特别适合用于需要精确控制的小负载场合。总体来说,该产品是值得推荐的一款优质电子元件。

VX-015-1A3参数

参数
机械寿命 10000000Cycles
最小行程 760μm
操作力 0.6N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 1000000Cycles
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装,散装

VX-015-1A3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-015-1A3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-015-1A3 VX-015-1A3数据手册

VX-015-1A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
