V-15-1A5

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2N 1mm 50000000Cycles 100000Cycles 15A 1.2° SPDT 底座安装,焊接安装 21.6mm(高度)
供应商型号: UNP-V-15-1A5
供应商: 海外现货
标准整包数: 1

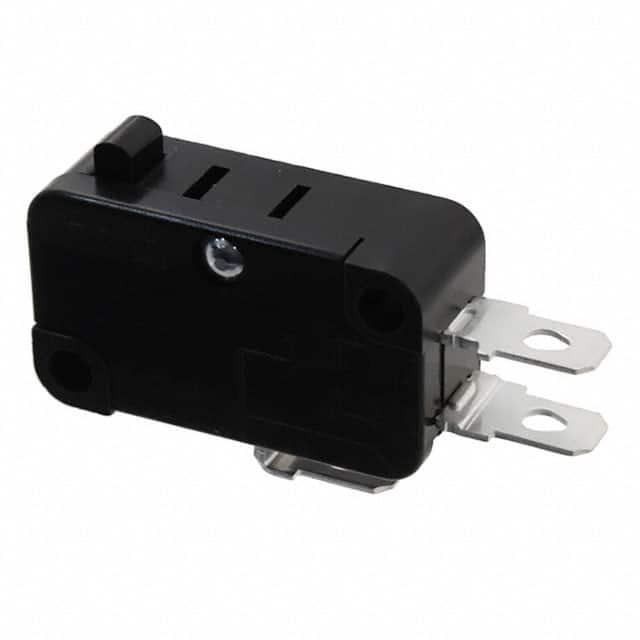

OMRON/欧姆龙 限位开关 V-15-1A5

V-15-1A5概述

    V Miniature Basic Switch 技术手册

    产品简介


    V Miniature Basic Switch 是一款设计精良、可靠的微动开关,广泛应用于多种工业控制和自动化系统中。该产品系列提供多种型号,包括直插式触头、短铰链杠杆、铰链杠杆、长铰链杠杆、模拟滚轮杠杆、短滚轮杠杆和滚轮杠杆等不同类型的致动器。这些开关具备高可靠性与安全性,适用于需要频繁操作和可靠接通断开的应用场合。
    主要功能:
    - 电流中断:当门开启或关闭时,可用于电流中断。
    - 不同类型的外壳:提供热塑性树脂和热固性树脂两种外壳材料选择。
    - 接触类型:包括单刀双掷(SPDT)、单刀单掷常闭(SPST-NC)和单刀单掷常开(SPST-NO)。
    应用领域:
    - 工业控制
    - 自动化系统
    - 家用电器
    - 安全装置

    技术参数


    以下是从技术手册中提取的技术参数摘要:
    | 参数 | 值 |

    | 额定电流(AC) | 10A 至 21A |
    | 额定电压(AC/DC) | AC 250V / DC 125V, 250V |
    | 接触形式 | SPDT, SPST-NC, SPST-NO |
    | 操作频率 | 0.1 mm至1m/s(最大值) |
    | 最大操作力 | 0.34N至3.92N |
    | 接触电阻 | < 50 mΩ |
    | 绝缘强度 | ≥ 1000 Vrms (1min) |
    其他重要参数:
    - 温度范围:0到105°C(不同型号有所差异)
    - 工作湿度:65±5%RH
    - 防护等级:RoHS合规
    - 认证标准:UL1054、CSA C22.2 No.55、EN61058-1

    产品特点和优势


    - 可靠性高:设计用于高频操作,确保长期稳定运行。
    - 多样性:提供多种致动器类型和接触形式,满足不同应用场景的需求。
    - 高负载能力:最大电流处理能力达到21A,适合高电流负载的应用场合。
    - 环境适应性强:宽广的工作温度范围,适用于多种严苛环境。
    - 安全环保:符合RoHS标准,环保无害。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于自动化生产线上的传感器切换,例如输送带启动/停止控制。
    - 家电设备:用于家用电器如冰箱、洗衣机等的门开关检测。
    使用建议:
    - 在选择合适型号时,需考虑应用场合的具体电流和电压需求。
    - 定期检查接触点的磨损情况,确保良好的电连接性能。
    - 使用合适的安装工具进行装配,避免损坏开关结构。

    兼容性和支持


    - 兼容性:可与其他品牌的标准电气连接器配套使用。
    - 支持服务:请联系当地销售代表获取详细的技术支持和服务。

    常见问题与解决方案


    1. 问题:开关频繁使用后出现接触不良现象。
    - 解决方案:定期清洁接触点,确保良好电接触;必要时更换开关。
    2. 问题:开关在高温环境下工作异常。
    - 解决方案:选择耐高温型号,确保使用环境温度不超过开关的最大额定温度。
    3. 问题:无法确定所需的具体型号。
    - 解决方案:联系销售代表,根据具体应用需求进行选型。

    总结和推荐


    综上所述,V Miniature Basic Switch 在工业自动化和家用电器领域有着广泛的应用前景。其高可靠性、多样化选择和环境适应性使其成为许多应用场景的理想选择。我们强烈推荐这款开关给寻求高性能、高可靠性的设计师和工程师。

V-15-1A5参数

参数
机械寿命 50000000Cycles
最小行程 1mm
操作力 2N
开关功能 On-Mom
开关配置 SPDT
执行器角度 1.2°
电流额定值 15A
电气寿命 100000Cycles
长*宽*高 21.6mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

V-15-1A5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V-15-1A5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V-15-1A5 V-15-1A5数据手册

V-15-1A5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.487 ¥ 4.115
44+ $ 0.45 ¥ 3.8025
库存: 44
起订量: 25 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.11
