首页  >  产品百科  >  D2QW-C073H

D2QW-C073H

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom SPST-NO 1.53N 3.5mm 500000Cycles 200000Cycles 100mA(DC) 底座安装,焊接安装 13.3mm*5.3mm*9.3mm
供应商型号: 2113273
供应商: 海外现货
标准整包数: 1

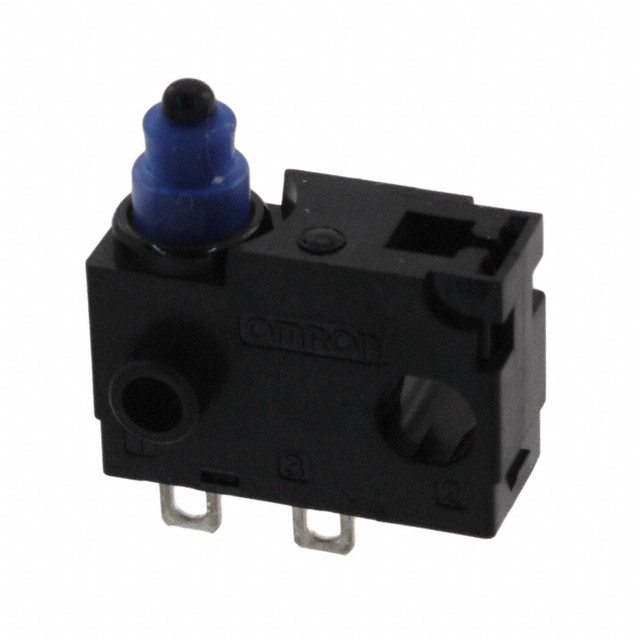

OMRON/欧姆龙 限位开关 D2QW-C073H

D2QW-C073H概述

    D2QW Sealed Subminiature Basic Switch 技术手册解析

    1. 产品简介


    产品类型:
    D2QW系列密封微型基本开关,提供高可靠性滑动接触开关。
    主要功能:
    该开关具有超长行程(即使没有杠杆也能达到2.7mm),采用夹片式触点,具备可靠滑动接触机制。它能够在极端环境条件下实现可靠的开闭操作,具备高温(高达85°C)和防滴溅结构,符合IP67标准(端子部分除外)。
    应用领域:
    广泛应用于各种需要高环境耐受性的设备,如工业自动化、机械控制、医疗设备等。

    2. 技术参数


    - 尺寸与安装孔径:
    - 安装孔径为3.2±0.1mm
    - 总旅行位置TTP:5.9mm
    - 操作位置OP:8.4±0.3mm
    - 自由位置FP:9.2mm
    - 操作力:
    - 最大操作力:1.5N (153gf)

    - 电性能:
    - 额定电压:电阻负载30VDC,14VDC
    - 额定电流:0.1A,10mA
    - 最小适用负载:5VDC 1mA
    - 绝缘电阻:100 MΩ(使用500VDC绝缘测试仪)
    - 接触电阻(初始值):终端型号最大100mΩ,模制导线模型最大150mΩ
    - 电气特性:
    - 工作频率:120次/分钟
    - 介电强度:同一极性之间600VAC 50/60Hz 1分钟;载流金属部件与地之间1500VAC 50/60Hz 1分钟
    - 机械与环境特性:
    - 震动抗性:10到55Hz,1.5mm双幅振动
    - 冲击抗性:最大1000m/s² (约100G)
    - 寿命:机械操作寿命至少50万次(30次/分钟),电气操作寿命至少20万次(30VDC 0.1A)
    - 防护等级:IEC IP67(除终端外)
    - 操作温度范围:-40°C至+85°C
    - 相对湿度:最大95%(+5°C至+35°C)

    3. 产品特点和优势


    - 高度可靠性: 采用夹片式触点,具备高度可靠的滑动接触机制。
    - 超长行程: 无需杠杆,超长行程可达2.7mm。
    - 环境适应性强: 能够在恶劣环境下正常工作,符合IP67防水标准。
    - 高性能触点: 提供金镀触点型号,提高可靠性。
    - 多款配置: 提供多种触点形式(常开/常闭)、安装方式(螺钉固定、焊接、导线引出)以及触发机构选择(滑杆、叶片杠杆、模拟滚轮叶片杠杆、弯叶片杠杆)。

    4. 应用案例和使用建议


    - 典型应用:
    - 工业自动化设备
    - 机械控制装置
    - 医疗设备

    - 使用建议:
    - 在进行自动焊接时,应在最大260°C下焊接,确保焊锡不超过PCB边缘。
    - 当使用凸轮或狗形机构操作开关时,需要根据实际操作条件确认开关性能。
    - 使用前请确认所有电气安全措施到位,避免损坏或产生安全事故。

    5. 兼容性和支持


    - 兼容性:
    - 可以直接安装于多种PCB上,支持多种引线布局(向下、左侧、右侧)。

    - 技术支持:
    - 厂商提供详细的技术文档和支持,咨询OMRON代表获取更深入的技术指导。

    6. 常见问题与解决方案


    - 问题1:开关在低温环境中表现不佳。
    - 解决方案:确保在规定的温度范围内使用(-40°C至+85°C),并检查是否有足够的预热时间。

    - 问题2:开关受到强烈震动时失灵。
    - 解决方案:确保正确安装,遵循建议的紧固扭矩(0.27-0.29N·m),并且增加必要的缓冲措施以吸收震动。

    7. 总结和推荐


    综合评估:
    D2QW系列密封微型基本开关在恶劣环境下依然表现出色,提供了多种触点形式、安装方式及触发机构的选择。尤其适合需要高可靠性和环境耐受性的应用场景。其广泛的使用场景和强大的性能使其在市场上具备较高的竞争力。
    推荐使用:
    强烈推荐用于需要高可靠性开关的应用场合,尤其是在工业自动化、医疗设备等领域。该开关能有效提升系统的稳定性和耐用性,是理想的工业选择。

D2QW-C073H参数

参数
操作力 1.53N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 100mA(DC)
电气寿命 200000Cycles
机械寿命 500000Cycles
最小行程 3.5mm
长*宽*高 13.3mm*5.3mm*9.3mm
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

D2QW-C073H厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2QW-C073H数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2QW-C073H D2QW-C073H数据手册

D2QW-C073H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.8975
10+ ¥ 35.4216
25+ ¥ 33.0601
40+ ¥ 33.0601
80+ ¥ 32.4698
250+ ¥ 31.8794
500+ ¥ 31.8794
1000+ ¥ 31.8794
库存: 388
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.89
