首页  >  产品百科  >  D4N-412G

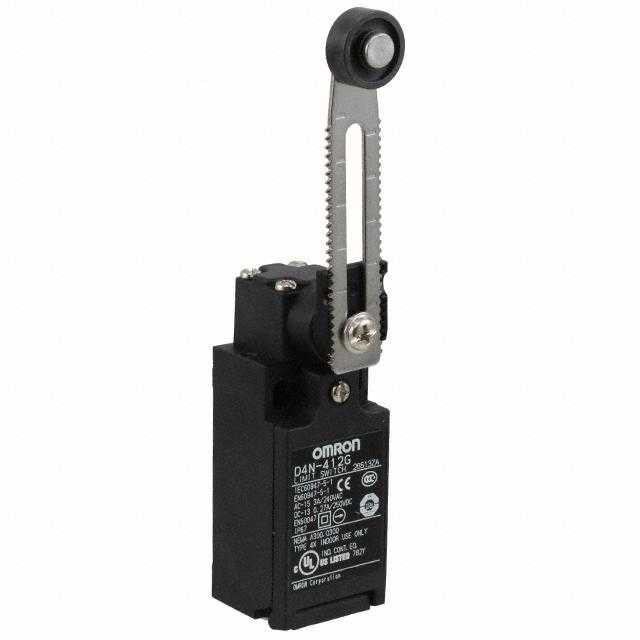

D4N-412G

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron, D4N系列 互锁开关, 滚轮杠杆式
供应商型号: 653-D4N412G
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 限位开关 D4N-412G

D4N-412G概述

    CSMD4NDSE101 产品技术手册

    产品简介


    CSM D4N系列安全限位开关是一系列广泛应用的安全开关产品,适用于多种工业场合。该系列产品提供1NC/1NO、2NC、2NC/1NO及3NC等多种触点形式,包括慢动作型号和MBB(Make Before Break)接触器,具备高可靠性的金镀层触点,可以应用于标准负载和微小负载的环境中。此外,这些产品符合国际标准如EN 115-1、EN 81-20和EN 81-50,并通过了UL、EN(TÜV)、CCC等认证。

    技术参数


    - 额定电压:
    - 交流电: 240 V
    - 直流电: 250 V
    - 额定电流:
    - 交流电: 3 A
    - 直流电: 0.27 A
    - 耐久性:
    - 机械耐久性: 15,000,000次操作
    - 电气耐久性: 500,000次操作(3 A电阻负载)
    - 最小适用负载: 1 mA, 5 VDC(N级参考值)
    - 绝缘电压: 300 V
    - 接触电阻: 最大25 mΩ
    - 防护等级: IP67
    - 环境温度: -30°C至70°C
    - 冲击耐受性: 破坏力最低1000 m/s²,功能性最低300 m/s²

    产品特点和优势


    1. 多样性触点配置: 多种触点形式可选,以满足不同应用需求。
    2. 慢动作和MBB接触器: 提升接触可靠性,适合不同负载条件。
    3. 金镀层触点: 高可靠性,适用于各种负载环境。
    4. 高标准认证: 符合多项国际标准,如EN、UL和CCC。
    5. 简单更换: 可选M12连接器,简化安装和更换过程。

    应用案例和使用建议


    1. 自动化生产线: 在需要高度可靠的安全控制的生产线上,如食品加工、汽车制造等领域。
    2. 机械设备安全: 在需要确保人员安全的机械设备上,如机器人手臂。
    3. 使用建议: 在选择和使用时,需注意遵循正确的操作频率和环境要求,避免超过推荐的工作负荷。

    兼容性和支持


    CSM D4N系列产品与多种工业设备兼容,且通过OMRON官网可获取详细的技术文档和支持信息。用户可咨询销售代表了解具体型号及其认证详情。

    常见问题与解决方案


    1. 故障诊断: 如出现异常,请首先检查连接和环境条件。
    2. 更换损坏部件: 请参考技术手册,或联系专业技术人员进行更换。
    3. 维修服务: 请向OMRON售后部门咨询具体的维修服务和零件供应。

    总结和推荐


    CSM D4N系列产品凭借其高可靠性、多功能性和广泛的认证覆盖,在安全关键应用中表现出色。特别适用于需要高可靠性和广泛环境适应性的工业场合。鉴于其多样化的配置和优良的性能,我们强烈推荐将其作为安全限位开关的理想选择。

D4N-412G参数

参数
执行器角度 18°
电流额定值 3A(AC),270mA(DC)
电气寿命 300000Cycles
机械寿命 15000000Cycles
最小行程 40°
操作力 4.59N
开关功能 Off-Mom,On-Mom
开关配置 DPST-NO/NC
长*宽*高 31mm*31mm*45mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

D4N-412G厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4N-412G数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4N-412G D4N-412G数据手册

D4N-412G封装设计

查看详情并下载
Symbol
Footprint
3D Model
