B3F-1002

产品分类: 轻触开关
厂牌: OMRON/欧姆龙
产品描述: Omron 轻触开关, 通孔接端, 尺寸 6 x 6 x 4.3mm, 通孔, 单刀单掷
供应商型号: B3F-1002
供应商: 国内现货
标准整包数: 1500

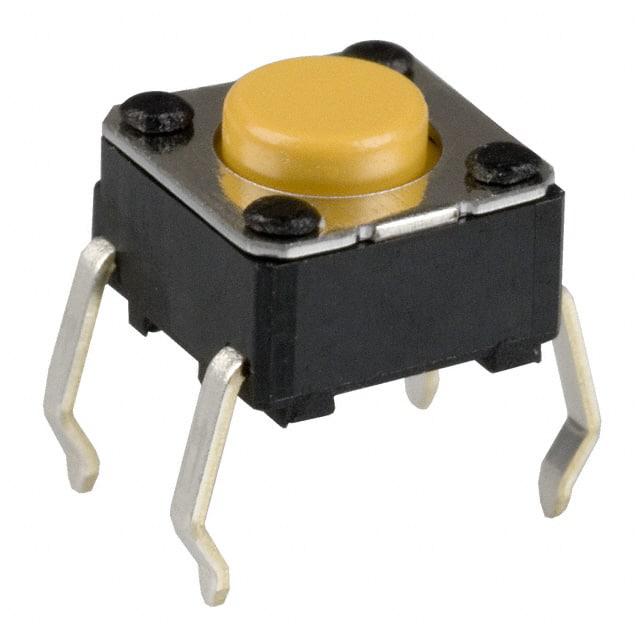

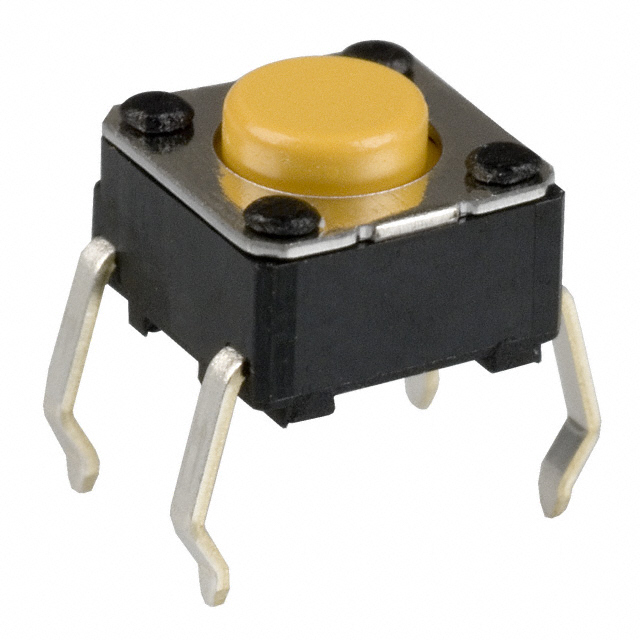

OMRON/欧姆龙 轻触开关 B3F-1002

B3F-1002概述

    Tactile Switch B3F 技术手册

    1. 产品简介


    Tactile Switch B3F 是一种通孔安装开关,适用于多种型号。包括 6×6mm、12×12mm 尺寸、侧操作型号、镀金触点和径向带装等。这些开关广泛应用于需要高机械和电气耐久性的场合,例如电子产品、机械设备和控制系统中。

    2. 技术参数


    以下是Tactile Switch B3F的关键技术参数和规格:
    - 工作电压:1至24VDC(具体为100μA至50mA)
    - 工作电流:1至50mA(B3F-G系列为100μA至50mA)
    - 适用负载:最小适用负载10μA @ 1VDC
    - 环境温度:-25°C 至 +70°C(相对湿度不超过85%)
    - 接触形式:SPST-NO
    - 接触电阻:最大100mΩ
    - 绝缘电阻:最小100MΩ(使用250VDC绝缘测试仪)
    - 介质强度:500VAC,50/60Hz持续1分钟
    - 弹跳时间:最大5ms
    - 振动和冲击耐受性:
    - 振动:10至55Hz,1.5mm双幅摆动
    - 冲击:破坏性1,000m/s²(约100G),功能性100m/s²(约10G)

    3. 产品特点和优势


    - 高耐用性:如6×6mm型号可达1,000,000次操作,12×12mm型号可达3,000,000次操作。
    - 镀金触点:提高接触可靠性,抗腐蚀气体,预防离子迁移,适合恶劣环境。
    - 多款型号选择:提供不同高度、颜色和操作力的版本,以满足各种需求。
    - 易于集成:通过径向带装,便于自动化生产和安装。

    4. 应用案例和使用建议


    应用场景:
    - 电子产品控制面板
    - 医疗设备按键
    - 家电遥控器
    使用建议:
    - 确保操作电压和电流符合产品规格要求。
    - 在使用前确认系统安全机制,特别是涉及生命财产安全的应用场景。
    - 使用前仔细阅读相关安全注意事项。

    5. 兼容性和支持


    - 兼容性:适用于标准PCB板,通过径向带装便于自动化生产。
    - 支持服务:由OMRON公司提供专业支持,如有任何疑问可联系当地代表咨询。

    6. 常见问题与解决方案


    - 问题1:开关接触不良
    - 解决方案:检查连接是否松动,确保接触良好。
    - 问题2:操作力异常
    - 解决方案:更换合适的型号或重新校准操作力设置。
    - 问题3:环境适应性差
    - 解决方案:考虑选用镀金触点型号或优化系统环境以提高可靠性。

    7. 总结和推荐


    Tactile Switch B3F 是一款高性能、高可靠性的开关产品。其高耐用性、丰富的型号选择和良好的环境适应性使其在各种应用场景中表现出色。强烈推荐给需要高品质开关解决方案的设计工程师和制造商。

B3F-1002参数

参数
机械寿命 300000Cycles
操作力 1.5N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 4.3mm
执行器行程 250μm
长*宽*高 6mm*6mm*4.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B3F-1002厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3F-1002数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 轻触开关 OMRON/欧姆龙 B3F-1002 B3F-1002数据手册

B3F-1002封装设计

查看详情并下载
Symbol
Footprint
3D Model
