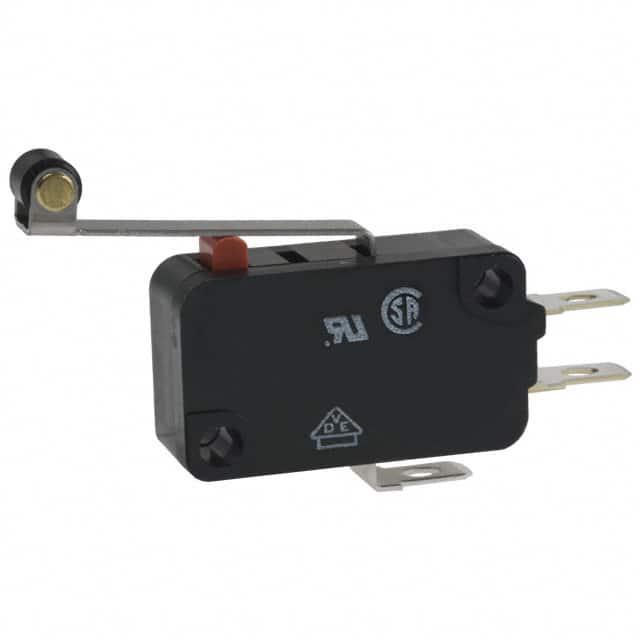

VX561A3

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 滚轮杠杆类型, 焊接端, 触点额定电流 5 A @ 250 V 交流, 单刀双掷
供应商型号: TS-VX561A3
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 限位开关 VX561A3

VX561A3概述

    74 Miniature Basic Switch VX 技术手册

    1. 产品简介


    74 Miniature Basic Switch VX(以下简称VX)是一种紧凑型基础开关,采用超低克操作设计,保证了更高的接触可靠性。这款开关具有与V型紧凑基础开关相同的外形。VX广泛应用于工业自动化、家用电器、消费电子等领域,是电子控制系统的理想选择。

    2. 技术参数


    - 额定电流:5 A(非感应负载),0.5 A(感应灯负载)
    - 额定电压:250 VAC,125 VDC,30 VDC
    - 开关频率:机械操作 600 次/分钟,电气操作 60 次/分钟
    - 绝缘电阻:最小值为 100 MΩ(施加 500 VDC)
    - 接触电阻:最大值为 30 mΩ(初始值)
    - 耐压强度:1,000 VAC(50/60 Hz,持续1分钟)之间非连续端子;1,500 VAC(50/60 Hz,持续1分钟)每个端子与地面之间
    - 抗振动:失效范围 10 到 55 Hz,双振幅 1.5 mm
    - 抗冲击:破坏范围 400 m/s²(约40G),失效范围 100 m/s²(约10G)
    - 使用寿命:机械操作 50,000,000 次,电气操作 500,000 次
    - 工作温度:-25°C 至 80°C(无冰冻)
    - 工作湿度:最大 85%
    - 重量:约 6.2 g

    3. 产品特点和优势


    - 超低操作力:最低操作力仅需 0.25 N(25 gf),保证了极低的操作力需求,适用于高精度应用场景。
    - 出色接触可靠性:独特的内部铰链杠杆机制确保了出色的接触可靠性,适合频繁操作的场合。
    - 紧凑设计:与传统的V型紧凑基础开关外形一致,方便安装和替换。
    - 多种操作模式:提供多种不同长度的铰链杠杆和滚轮杠杆选项,满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 工业自动化:在需要频繁检测或控制的位置使用,如生产线上的传感器。确保安装位置符合要求,避免外部干扰。
    - 家用电器:用于微波炉、洗衣机等家电的控制面板。确保环境清洁干燥,避免湿气和灰尘进入。
    - 消费电子:适用于小型电子产品,如遥控器、游戏控制器。注意安装位置应稳固,避免强烈冲击导致损坏。

    5. 兼容性和支持


    - 兼容性:该产品支持多种终端类型,包括焊接/快速连接通用终端(A型)、快速连接终端(C2型)。
    - 支持服务:联系OMRON代表获取更多关于绝缘护罩和分隔件的信息。安装时注意保持足够的绝缘距离,特别是当安装在金属体上时。

    6. 常见问题与解决方案


    - 问题1:开关长时间未操作后卡顿。解决方法:检查安装位置是否有杂质或灰尘,清理干净后重新安装。
    - 问题2:操作时出现接触不良。解决方法:确认连接线和终端之间的焊接质量,必要时重新焊接。
    - 问题3:操作频率超过规定限制。解决方法:减少操作频率,避免电气寿命过早耗尽。

    7. 总结和推荐


    74 Miniature Basic Switch VX是一款集超低操作力和出色接触可靠性于一身的高性能开关。其紧凑的设计和多种操作模式使其适用于广泛的工业和消费电子应用。尽管价格可能稍高于普通开关,但其长期可靠的性能值得投资。强烈推荐在高精度和高频率操作环境中使用。

VX561A3参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 5A
电气寿命 500000Cycles
机械寿命 50000000Cycles
最小行程 1.6mm
操作力 0.3N
开关功能 On-Mom
长*宽*高 27.8mm*10.3mm*15.9mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

VX561A3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX561A3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX561A3 VX561A3数据手册

VX561A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
