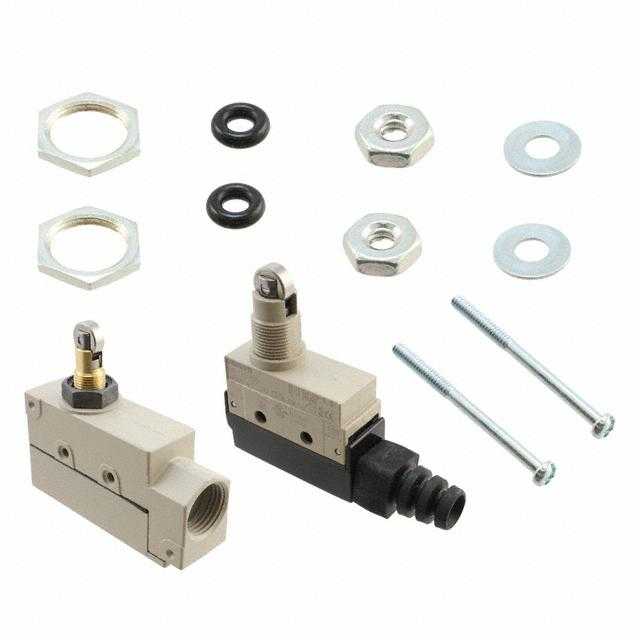

ZE-Q22-2S

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮柱塞式, IP65, 最大250V直流
供应商型号: ET-1416714
供应商: 海外现货
标准整包数: 1

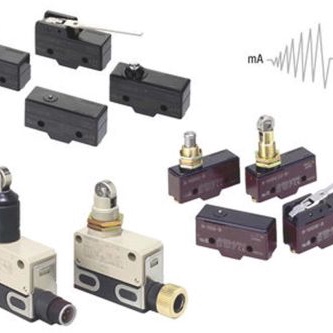

OMRON/欧姆龙 限位开关 ZE-Q22-2S

ZE-Q22-2S概述

    高质量电子元器件产品技术手册

    产品简介


    本技术手册涵盖了OMRON品牌的Enclosed Switches系列产品,型号包括ZE、ZV、ZV2、XE、XV和XV2。这些开关主要用于通用场合,并具有高分断能力和高耐久性。其中,ZE、ZV和ZV2系列的内置开关(Z)是SPDT(单极双掷)类型,适用于交流电路。而XE、XV和XV2系列的内置开关(X)则是带有磁吹结构的SPDT类型,适用于直流电路,且新增了直流模型。此系列产品提供多种安装方式(侧装、底座装和斜侧装),并拥有丰富的操作杆类型。

    技术参数


    - 电源电压:交流电范围为125 VAC到480 VAC,直流电范围为8 VDC到125 VDC。
    - 电流容量:电阻负载下可达15A(交流电),1.5A(直流电)。灯负载下的最大电流为10倍稳态电流,电机负载下的最大电流为6倍稳态电流。
    - 机械耐久性:基本型(Z系列)至少可承受10,000,000次操作;磁吹型(X系列)至少可承受1,000,000次操作。
    - 电气耐久性:对于电阻负载(Z系列),在15A和250 VAC下可承受至少500,000次操作;在10A和125 VDC下可承受至少100,000次操作。
    - 绝缘电阻:最小值为100 MΩ(500 VDC条件下)。
    - 工作温度:工作温度范围为-10°C到+80°C(无冰冻条件)。
    - 工作湿度:通用型在35%到85%RH之间,密封型在35%到95%RH之间。
    - 尺寸:根据具体型号不同,外形尺寸和连接螺纹有所不同,但都符合JIS B 0202标准。

    产品特点和优势


    1. 高可靠性:这些开关经过精心设计,能够承受大量的操作,确保长期稳定运行。
    2. 高耐久性:得益于优秀的材料和制造工艺,这些开关能够在恶劣环境下保持高效性能。
    3. 多样化的安装方式:提供侧装、底座装和斜侧装三种安装方式,适用于各种复杂安装需求。
    4. 易于连接:当盖子被移除时,终端朝前,便于快速连接。
    5. 认证齐全:获得UL、CSA和CCC(中国标准)的认证,保障安全和合规性。

    应用案例和使用建议


    应用案例:
    - 在工业自动化生产线中,用于监控机器状态,控制生产流程。
    - 在电力系统中,作为断路器的辅助开关,用于断开和接通电路。
    使用建议:
    - 确保使用环境中不存在硅气体,以避免硅氧化物积聚造成接触不良。
    - 安装过程中应注意防护,避免直接接触切割碎片、灰尘或污垢,以延长使用寿命。
    - 对于安装在振动或冲击严重的环境中,应采取额外的固定措施,防止部件松动和失效。

    兼容性和支持


    此系列产品具有广泛的兼容性,可与OMRON公司的其他电子元器件配套使用。厂商提供了详细的文档和支持服务,包括安装指南、维护手册和故障排查手册等。如需更多详细信息,建议联系OMRON代表获取最新的认证型号列表和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频繁误动作 | 检查是否因振动或冲击引起,调整安装位置或加固固定装置。 |
    | 接触电阻过高 | 清理接触面,涂抹适当的润滑脂,确保接触良好。 |
    | 无法正常操作 | 检查电气线路是否正常连接,确认电源电压是否符合要求。 |

    总结和推荐


    总体而言,OMRON的Enclosed Switches系列产品以其出色的耐久性和稳定性,广泛应用于各种工业领域。这些开关的设计和制造均达到国际高标准,具备多种安装选项和高度兼容性,使其成为众多应用的理想选择。因此,强烈推荐在需要高可靠性和高性能的场景中使用这些开关。如果您对特定型号或详细规格有任何疑问,建议咨询OMRON的专业技术人员以获取更多帮助。

ZE-Q22-2S参数

参数
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),500mA(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 3.6mm
长*宽*高 86mm*44.5mm*75.7mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ZE-Q22-2S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZE-Q22-2S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZE-Q22-2S ZE-Q22-2S数据手册

ZE-Q22-2S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 83.4246 ¥ 704.938
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 704.93
