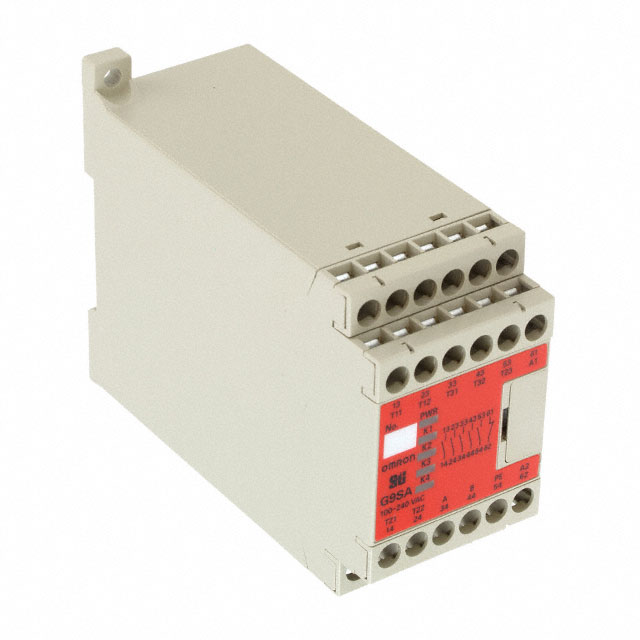

G9SA-501 AC100-240

产品分类: 总线开关
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 安全继电器, G9SA系列, 100 → 240V 交流, 2通道, 适用于紧急停止
供应商型号: 653-G9SA501AC100240
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 总线开关 G9SA-501 AC100-240

G9SA-501 AC100-240概述

    # 安全继电器单元 G9SA

    产品简介


    G9SA系列提供了一系列紧凑型安全继电器单元,适用于需要高可靠性的工业自动化应用。该系列包括四种宽度为45毫米的单元,分别是3极模型、5极模型,以及带3极和2个OFF延时极的模型,还有一款两用手柄控制器。此外,还有宽度为17.5毫米的扩展单元,具有3极和3个OFF延时极。这些产品通过简单的扩展连接,能够实现灵活的应用配置。

    技术参数


    - 型号结构:根据功能、接触配置、输入配置及OFF延时时间进行分类。
    - 电源电压:支持24 VAC/VDC或100至240 VAC。
    - 操作电压范围:额定电源电压的85%至110%。
    - 功率消耗:最大为12.5 VA(100至240 VAC),最大为3.5 VA(24 VAC/VDC)。
    - 输入电流:最大60 mA(24 VAC/VDC),最大为11 VA(100至240 VAC)。
    - 负载电阻:250 VAC,5 A;30 VDC,5 A。
    - 额定载流电流:5 A。
    - 接触电阻:小于100 mΩ。
    - 响应时间:10 ms最大。
    - 绝缘电阻:最小100 MΩ(500 VDC)。
    - 耐压强度:不同输出之间2,500 VAC,持续1分钟。
    - 振动/冲击耐受:振动为10至55 Hz,0.375 mm单幅度(0.75 mm双幅度);冲击破坏300 m/s²,异常运行100 m/s²。
    - 机械电气寿命:机械至少500万次操作,电气至少10万次操作。
    - 环境温度:-25至55°C。
    - 湿度范围:35%至85%。
    - 终端紧固扭矩:0.98 N·m。
    - 重量:约210克至270克。

    产品特点和优势


    G9SA系列的安全继电器单元以其紧凑的设计和多样化的配置,确保了工业环境中高可靠性的安全控制。其主要优势包括:
    - 多样化配置:提供多种型号以满足不同的应用需求。
    - 简单扩展连接:易于实现系统的扩展和灵活性。
    - 安全标准合规:符合EN ISO13849-1(PLe/Safety Category 4)标准。
    - 内置OFF延时功能:最多可设置15步OFF延时,提高系统安全性。

    应用案例和使用建议


    G9SA系列广泛应用于各种工业场合,例如在电机控制系统中作为安全保护装置。以下是一些典型的应用场景及其使用建议:
    - 限位开关输入/自动复位:当检测到防护罩打开时,立即切断电机电源。电机电源会在防护罩关闭后自动恢复供电。
    - 紧急停止开关输入/手动复位:当按下紧急停止按钮时,立即切断电机电源。只有在释放紧急停止按钮并按下复位按钮后,才能恢复供电。
    - 安全传感器输入/手动复位:当传感器检测到光束被阻挡时,切断电机电源。重新供电需要在光束未被阻挡并且按下复位按钮的情况下。
    使用建议:在安装过程中,注意检查接线的正确性和牢固性,特别是在涉及安全传感器和紧急停止开关的应用中。务必遵循厂商的指导,正确设置和测试设备,确保系统的安全运行。

    兼容性和支持


    G9SA系列与其他标准电子元件具有良好的兼容性。厂商提供详细的技术支持和售后服务,包括安装指导、调试服务和定期维护。客户可以访问OMRON官方网站获取最新的产品认证信息和技术文档。

    常见问题与解决方案


    - Q: 如何进行手动复位?
    - A: 将终端A与B短路,即可进入自动复位模式。手动复位则需将A与B分开。
    - Q: 如何处理设备的振动和冲击问题?
    - A: 设备设计上已考虑了较强的振动和冲击耐受能力。在安装时,确保设备稳固,尽量减少外部振动源的影响。
    - Q: 如何进行故障排查?
    - A: 参考设备的手册中的故障排除章节。对于常见的问题如接触不良、电源问题等,可以先尝试重启设备或检查电源连接。

    总结和推荐


    G9SA系列安全继电器单元凭借其紧凑设计、多样化的配置和高效的安全保护性能,成为工业安全控制领域的优秀选择。其广泛的适用性和强大的技术支持使其成为众多工业应用的理想解决方案。推荐在需要高可靠性安全控制的场合下使用G9SA系列安全继电器单元。

G9SA-501 AC100-240参数

参数
长*宽*高 94mm*45mm*45mm
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

G9SA-501 AC100-240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9SA-501 AC100-240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 总线开关 OMRON/欧姆龙 G9SA-501 AC100-240 G9SA-501 AC100-240数据手册

G9SA-501 AC100-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 401.1336
10+ $ 380.205
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 401.13
