首页  >  产品百科  >  G6K-2G-Y DC4.5

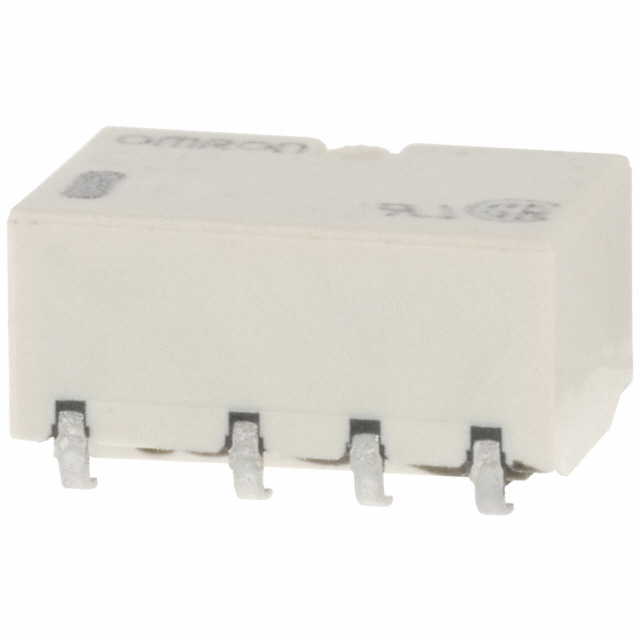

G6K-2G-Y DC4.5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 3ms 3ms 1A 60V 4.5V DPDT(2 Form C) 194Ω 23.2mA 125V SMD 贴片安装
供应商型号: G6K-2G-Y DC4.5
供应商: Arrow
标准整包数: 1
OMRON/欧姆龙 信号继电器 G6K-2G-Y DC4.5

G6K-2G-Y DC4.5概述

    G6K Surface Mounting Relay 技术手册

    产品简介


    G6K是一款表面贴装继电器,适用于高密度安装需求,体积小、重量轻且具有出色的焊接特性。此型号继电器广泛应用于电信设备、办公自动化设备、测试测量设备、楼宇自动化设备、安全设备、工业设备、娱乐设备和家用电器等领域。根据继电器的功能不同,G6K系列提供了单稳态、双稳态和线圈保持三种模式。通过灵活的终端形状设计(如外接L型、内接L型及PCB端子),G6K可适应各种应用场景。

    技术参数


    - 尺寸:高度为5.2mm、宽度为6.5mm、长度为10mm。
    - 重量:仅0.7克,非常适合高速安装。
    - 电气特性:
    - 额定电压范围:3 VDC 至 24 VDC
    - 必须动作电压:最大值为额定电压的150%
    - 必须释放电压:最小值为额定电压的10%
    - 额定电流:33.0mA至4.6mA
    - 绝缘电阻:最小值为1,000 MΩ(测试电压500 VDC)
    - 耐压:线圈与触点间1,500 VAC(50/60Hz)
    - 操作环境:
    - 工作温度:-40°C至+85°C
    - 操作湿度:5%至85%

    产品特点和优势


    - 体积小巧:作为全球最小的安装面积的继电器之一,G6K特别适合高密度电路板的应用。
    - 轻量设计:仅重0.7克,有助于提升组装速度。
    - 焊接效率高:采用独特的终端结构设计,可以有效提高红外焊接效率。
    - 认证标准:符合UL/CSA标准,通过了BSI (EN62368-1)认证。
    - 高可靠度:机械寿命达到5,000万次,电气寿命达到10万次。

    应用案例和使用建议


    G6K系列广泛应用于各种电子设备中,例如在工业控制领域用于信号切换,或在智能家居系统中控制灯光、窗帘等设备。使用建议如下:
    - 热启动注意事项:由于温度变化可能导致动作电压发生变化,实际使用时需注意热启动条件下的继电器性能。
    - 防止直接接触:在进行高温焊接后,确保继电器在冷却前不直接暴露于冷清洗液中。
    - 安装距离:多个继电器并排安装时,应保持一定距离以保证良好的红外焊接效果。

    兼容性和支持


    G6K继电器可与其他常见的电子元器件和设备兼容。厂商提供标准的包装选项,如管式包装和带式包装,并根据需要提供相应的技术支持和服务。

    常见问题与解决方案


    - 问:如何处理继电器长时间处于通电状态?
    - 答:建议使用磁保持型继电器避免长期通电导致的不稳定现象。若必须使用稳定型继电器,应采用冗余保护电路。
    - 问:如何存储已开封的继电器?
    - 答:应将继电器放入原包装并用胶带密封,以防止受潮和损坏。
    - 问:如何正确清洗焊接后的继电器?
    - 答:建议使用水基或酒精溶剂,且溶剂温度不超过40°C,避免立即用冷水清洗。

    总结和推荐


    综上所述,G6K继电器凭借其紧凑的体积、高可靠性以及多样的应用功能,在众多电子设备中有着广泛的适用性和市场竞争力。对于需要高效、可靠切换电路的应用场合,G6K继电器是理想的选择。

G6K-2G-Y DC4.5参数

参数
直流线圈电压 4.5V
交流开关电压 125V
交流线圈电压 -
线圈电流 23.2mA
负载电流额定值 -
插入损耗 -
释放时间 3ms
线圈电阻 194Ω
绝缘 -
运行时间 3ms
直流开关电压 60V
触头外形 DPDT(2 Form C)
最大开关电流 1A
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

G6K-2G-Y DC4.5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2G-Y DC4.5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2G-Y DC4.5 G6K-2G-Y DC4.5数据手册

G6K-2G-Y DC4.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
