首页  >  产品百科  >  Z-15GW4-B

Z-15GW4-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 杠杆式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: 7768567
供应商: 欧时
标准整包数: 1

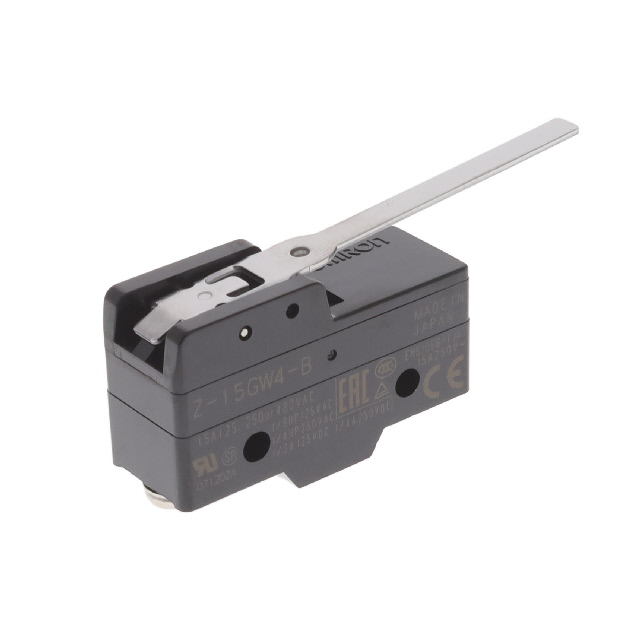

OMRON/欧姆龙 限位开关 Z-15GW4-B

Z-15GW4-B概述

    通用型基本开关 Z 型号

    1. 产品简介


    通用型基本开关 Z 型号(以下简称“Z 型号”)是市场上最受欢迎的基本开关之一,以其高精度和广泛的选择范围而闻名。Z 型号广泛应用于各类设备和系统中,如自动化控制、工业机械、家电设备等。

    2. 技术参数


    - 切换容量:最大为 15A,重复精度高。
    - 接触形式:提供基本型、分隔型、保持型和可调接触间隙等多种选择。
    - 微负载标准型号:适用于微小负载的应用场景。
    - 防滴水型封装:提供防滴水终端保护盖和树脂填充的注塑端子。
    具体的技术规格如下:
    - 触点间隙:超敏感型(0.20mm)、高敏感型(0.25mm)、标准型(0.5mm)和高容量型(1.8mm)。
    - 额定电压:交流 125V、250V 和 500V;直流 8V、14V、30V、125V 和 250V。
    - 耐久性:机械操作寿命最高达 20,000,000 次;电气操作寿命最高达 500,000 次。
    - 绝缘电阻:最小 100 MΩ(500VDC)。
    - 接触电阻:初始值最大为 15mΩ(标准型),25mΩ(高容量型)。
    - 抗振和冲击能力:振动频率范围 10 至 55Hz,冲击能力最高达 1,000m/s²。

    3. 产品特点和优势


    - 大容量切换:能够处理高达 15A 的电流。
    - 多种触点选择:提供多样化的触点类型以适应不同的应用需求。
    - 微型负载标准型号:特别适合需要精确控制的小负载应用。
    - 防滴水终端保护:提升设备的可靠性并延长使用寿命。

    4. 应用案例和使用建议


    Z 型号广泛应用于各种工业自动化控制系统中,例如自动化生产线上的开关控制、智能家居系统中的遥控装置等。针对不同应用,建议选择合适的触点间隙和保护等级。例如,在湿度较高的环境中应选择带有防滴水终端保护盖的产品。

    5. 兼容性和支持


    Z 型号的触点可以与多种常见的导线和连接器兼容。厂商提供了详细的安装指南和技术支持,以确保用户正确安装和使用这些开关。

    6. 常见问题与解决方案


    - 问题一:开关在高负载情况下频繁跳闸。
    - 解决办法:检查是否选择了适当的触点间隙和额定电压,如果负载过大,则更换为更高容量的型号。

    - 问题二:设备在高温环境下工作不稳定。
    - 解决办法:确认选择的型号符合在高温环境下的工作条件,并遵循手册中的建议进行操作。

    7. 总结和推荐


    综上所述,Z 型号通用型基本开关凭借其高精度、大容量切换能力和多种触点选择,成为市场上极具竞争力的产品。其广泛的适用性和优异的性能使其在各种应用中表现卓越。我们强烈推荐用户根据具体需求选择合适的型号。

Z-15GW4-B参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 5.6mm
操作力 0.28N
长*宽*高 74.6mm*29.4mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

Z-15GW4-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW4-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW4-B Z-15GW4-B数据手册

Z-15GW4-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
