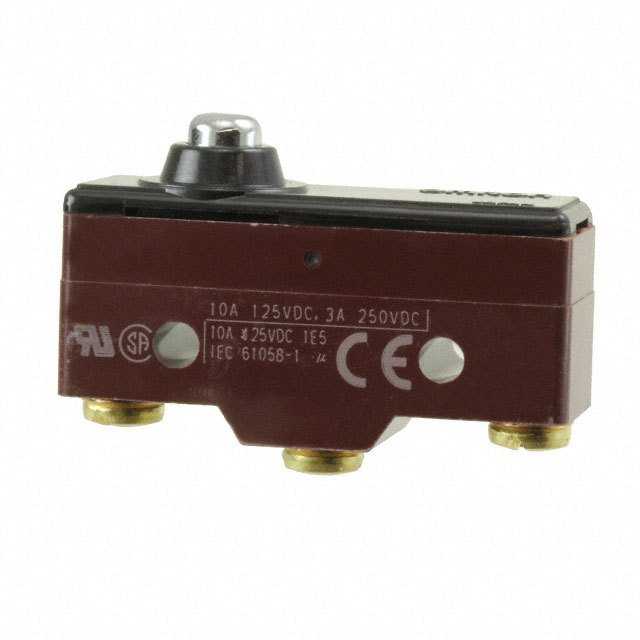

X-10GD-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 5.1N 1.6mm 1000000Cycles 100000Cycles 10A(DC) SPDT 底座安装,螺纹安装 49.2mm(长度)*17.45mm(高度)
供应商型号: Z5409-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 限位开关 X-10GD-B

X-10GD-B概述

    CSMXDSE43 General-Purpose Basic Switch 技术手册解析

    1. 产品简介


    产品类型:
    CSMXDSE43 属于通用基本开关,具有直流电开关功能,内置磁吹装置。
    主要功能:
    - 用于控制电流流通,具备直流电开关功能。
    - 内置小永磁体,用于偏离电弧以有效熄灭电弧。
    - 外形和安装方式与Z基本开关一致。
    应用领域:
    - 适用于需要频繁切换直流电路的应用场景,如自动化控制系统、工业机械设备、电力系统等。

    2. 技术参数


    - 额定电压:
    - 125 VDC(10 A)
    - 250 VDC(3 A)
    - 触点间隙:
    - 0.9 mm
    - 使用寿命:
    - 机械寿命:1,000,000 次操作(最小值)
    - 电气寿命:100,000 次操作(最小值)
    - 绝缘电阻:
    - 100 MΩ(在 500 VDC 下)
    - 接触电阻:
    - 15 mΩ(初始值)
    - 电介质强度:
    - 1,500 VAC(50/60 Hz),1 分钟,同极之间、载流金属部分与接地之间的耐压测试
    - 振动和冲击:
    - 振动:10 到 55 Hz,1.5 mm 双振幅
    - 冲击:最大 1,000 m/s²(破坏),最大 300 m/s²(失灵)
    - 环境温度和湿度范围:
    - 工作温度:-25°C 至 80°C
    - 工作湿度:35% 至 85% RH

    3. 产品特点和优势


    - 小型化设计: 内置磁吹装置,有效防止电弧引起的故障。
    - 兼容性强: 具有多种操作机构选择,适用于不同类型的安装需求。
    - 高可靠性: 机械和电气寿命均较长,能够满足频繁开关的要求。
    - 耐用性好: 能够承受一定的振动和冲击,适用于苛刻的工作环境。

    4. 应用案例和使用建议


    - 应用场景:
    - 用于自动化控制系统,例如机械设备、工厂自动化生产线中的开关控制。
    - 适用于需要频繁切换的直流电路,例如电动工具、机器人手臂等。
    - 使用建议:
    - 安装时确保过行程(Overtravel)设置在额定值的70%到100%之间。
    - 开关动作频率应在规定范围内,避免过度快或慢的动作速度。
    - 使用保护盖或防护装置以防止油水、灰尘和切割碎屑的影响。
    - 定期进行耐用性测试,以确保开关在实际使用中的可靠性和寿命。

    5. 兼容性和支持


    - 兼容性:
    - 该产品与其他型号的开关兼容,可以用于不同的应用场景。
    - 可以与不同类型的驱动机构(如面板安装按钮、滚轮按钮等)配合使用。
    - 支持和服务:
    - 用户可以从OMRON代表处获取最新的安全认证信息。
    - 在购买产品前,建议阅读产品手册和相关安全注意事项。
    - 遇到问题时,可以通过OMRON的官方渠道获得技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题: 开关接触不良
    - 解决办法: 确保接线正确无误,检查是否有接触点氧化或污染。可以使用清洁剂清理接触面。
    - 问题: 过载电流导致熔断
    - 解决办法: 检查负载是否超出开关的额定电流,增加外部熔断器或使用其他保护措施。
    - 问题: 开关无法正常工作
    - 解决办法: 确认安装位置正确,无强烈磁场干扰,定期维护以确保开关功能正常。

    7. 总结和推荐


    总结:
    CSMXDSE43 是一款设计精良的通用直流电开关,具备高可靠性、长寿命和良好的电气特性。内置磁吹装置使其具有出色的电弧管理能力,特别适合于需要频繁切换直流电路的应用场合。
    推荐:
    鉴于其出色的性能和广泛的应用领域,我们强烈推荐这款开关应用于各种自动化控制系统和工业设备中。如果您对产品的具体规格和安装有任何疑问,建议咨询OMRON的代表获取更多详细信息。

X-10GD-B参数

参数
机械寿命 1000000Cycles
最小行程 1.6mm
操作力 5.1N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 10A(DC)
电气寿命 100000Cycles
长*宽*高 49.2mm(长度)*17.45mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

X-10GD-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

X-10GD-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 X-10GD-B X-10GD-B数据手册

X-10GD-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.9192 ¥ 258.7551
10+ $ 25.5996 ¥ 214.2367
25+ $ 23.7457 ¥ 198.7218
50+ $ 22.4326 ¥ 187.7328
100+ $ 21.1915 ¥ 177.346
250+ $ 19.6749 ¥ 164.6542
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 258.75
