D2AW-A053D R

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 超微型开关, 长直杆类型, PCB端, 触点额定电流 100 mA, 单刀单掷
供应商型号: ET-2831795
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 限位开关 D2AW-A053D R

D2AW-A053D R概述

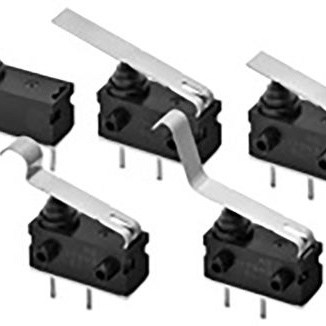

    D2AW Sealed Ultra Subminiature Basic Switch

    1. 产品简介


    D2AW Sealed Ultra Subminiature Basic Switch 是一款高性能的微型密封开关,适用于高可靠性及高绝缘性能的应用场合。它的特点包括双可靠性接触(剪切接触)、静音操作以及高绝缘性能。由于其紧凑的设计和出色的电气特性,该产品广泛应用于高端汽车、工业控制等领域。

    2. 技术参数


    以下是D2AW的基本技术规格:
    - 额定电流和电压: 0.1 A at 12 VDC
    - 接触形式: SPST-NC (单刀单掷常闭) 和 SPST-NO (单刀单掷常开)
    - 触点材料: 银镀层
    - 最小适用负载: 5 VDC 1 mA
    - 绝缘电阻: 最小100 MΩ (500 VDC条件下)
    - 介电强度: 同极性端子间 600 VAC 50/60 Hz 1分钟;电流导体与地之间 1,500 VAC 50/60 Hz 1分钟;端子与非电流导体之间 1,500 VAC 50/60 Hz 1分钟
    - 振动耐受性: 10到55 Hz,1.5 mm双振幅
    - 冲击耐受性: 毁坏冲击 1,000 m/s² 最大;功能性冲击 300 m/s² 最大
    - 耐久性: 机械 200,000 次操作;电气 200,000 次操作
    - 防护等级: IEC IP67
    - 工作温度范围: -40到85°C(最大湿度60%)

    3. 产品特点和优势


    - 双可靠性接触: 双重可靠性的剪切接触设计确保了高度可靠的接触性能。
    - 静音操作: 滑动接触结构使得操作声音低,适用于对噪音要求高的高端汽车应用。
    - 高绝缘性能: 独特的接触结构提供了高绝缘性能,防止电流泄露。
    - 防水密封: 满足IP67标准,可以在水下30分钟、深度1米的情况下保持良好的密封性能。

    4. 应用案例和使用建议


    - 高端汽车: 静音操作使其成为汽车内部应用的理想选择,如车门、座椅位置传感器等。
    - 工业自动化: 在自动化控制系统中,其高可靠性可以确保长时间稳定运行。
    使用建议:
    - 正确安装: 在安装前确保电源关闭,避免电击或烧伤风险。
    - 防潮处理: 使用过程中要避免与水、油及化学品接触,防止密封损坏。

    5. 兼容性和支持


    D2AW系列开关支持多种安装结构和端子类型,可以根据具体应用需求选择合适的型号。厂家提供详尽的技术支持,帮助用户进行正确的安装和维护。

    6. 常见问题与解决方案


    - 问题: 开关安装后出现误动作
    - 解决办法: 检查安装位置是否正确,确认没有外部压力作用于开关。
    - 问题: 开关操作不顺畅
    - 解决办法: 确认操作头与开关接触部分无摩擦损伤。

    7. 总结和推荐


    D2AW Sealed Ultra Subminiature Basic Switch凭借其出色的性能和可靠性,在高端汽车和工业控制领域有着广泛的应用前景。我们强烈推荐使用此款产品以满足对开关性能有高要求的应用场景。

D2AW-A053D R参数

参数
电流额定值 -
电气寿命 -
机械寿命 -
最小行程 -
操作力 1.5N
开关功能 -
开关配置 单刀单掷
执行器角度 -
安装方式 PCB安装
零件状态 在售
包装方式 散装

D2AW-A053D R厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2AW-A053D R数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2AW-A053D R D2AW-A053D R数据手册
