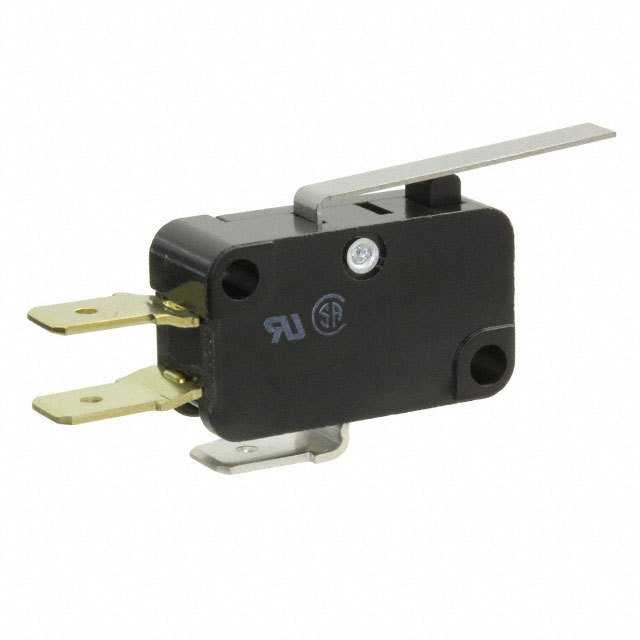

V1021C4

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 摆杆类型, 快速连接端, 触点额定电流 10 A @ 250 V 交流, SP-CO
供应商型号: Z5098-ND
供应商:
标准整包数: 1
OMRON/欧姆龙 限位开关 V1021C4

V1021C4概述

    V Miniature Basic Switch 技术手册

    产品简介


    V Miniature Basic Switch 是一款微型基本开关,具有高可靠性和安全性。它提供了多种畅销的微动开关选择,适用于广泛的工业应用。这些开关可以承载10至21安培的电流,并且可以在门开关时用于中断电流。此外,V Miniature Basic Switch 提供两种外壳选项:热塑性树脂和热固性树脂。其中,Indium 接触型号可用于直流负载,并符合 RoHS 规范。

    技术参数


    - 额定电流: 21A(250VAC), 16A(250VAC), 15A(250VAC), 10A(250VAC)
    - 支持的电气特性:
    - 初始值:接触间隙(标准值)为1毫米;浪涌电流:NC为50安培最大,NO为最大值
    - 额定电压:AC250V, DC125V, DC250V
    - 最小适用负载:DC5V 160mA
    - 工作环境: 环境温度:20±2°C;环境湿度:65±5%RH;操作频率:30次/分钟
    - 测试条件: 操作次数:5E4(50,000次),V-21型号:T80(0到80°C),V-16型号:T105(0到105°C)

    产品特点和优势


    V Miniature Basic Switch 的特点在于其高可靠性、广泛的应用范围以及出色的电气特性。具体优势如下:
    - 高可靠性:通过 UL、CSA 和 VDE 认证标准。
    - 高安全性:提供多种接触形式,如SPDT、SPST-NC、SPST-NO等。
    - 多种选择:多种外壳材料(热塑性树脂和热固性树脂)、接触材料(银合金、银、铟合金)以及不同的额定电流。
    - 易于安装和操作:提供不同类型的端子选项,方便用户根据需要进行连接。

    应用案例和使用建议


    V Miniature Basic Switch 广泛应用于各种设备中,例如工业自动化设备、门开关系统、机器控制装置等。为了最大化其性能,我们建议:
    - 注意环境因素:确保操作环境温度和湿度保持在推荐范围内。
    - 合理选择接触材料:对于直流负载,推荐使用 Indium 接触型号。
    - 正确安装和连接:根据所选端子类型正确安装和连接,以避免因安装不当导致的故障。

    兼容性和支持


    V Miniature Basic Switch 具有良好的兼容性,可以与多种电子设备和配件配合使用。对于详细的信息和配件,可以参考“微动开关通用配件”文档。制造商还提供了全面的支持和服务,包括安装指导、技术支持和维护服务。

    常见问题与解决方案


    - 问题1: 开关频繁跳动。
    - 解决方法: 检查环境温度和湿度是否超出推荐范围,调整设备操作频率。

    - 问题2: 接触不良。
    - 解决方法: 确认接触材料和连接方式是否正确,检查是否有异物影响正常操作。

    - 问题3: 设备无法正常断开或闭合。
    - 解决方法: 检查是否有任何机械障碍阻止了开关的动作,必要时更换端子。

    总结和推荐


    总体来说,V Miniature Basic Switch 是一款性能优越、应用广泛的电子元器件。它具备高可靠性、多样化的配置选择以及良好的兼容性,非常适合各种工业和家用设备。强烈推荐用户在选购开关产品时优先考虑 V Miniature Basic Switch。

V1021C4参数

参数
电流额定值 10A
电气寿命 300000Cycles
机械寿命 50000000Cycles
最小行程 1.6mm
操作力 0.6N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 50.4mm(长度)*25.2mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

V1021C4厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V1021C4数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V1021C4 V1021C4数据手册

V1021C4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1624 ¥ 43.6223
10+ $ 4.3888 ¥ 36.3722
25+ $ 4.0959 ¥ 33.9451
50+ $ 3.9008 ¥ 32.3281
100+ $ 3.3157 ¥ 27.4791
250+ $ 3.0232 ¥ 25.0544
500+ $ 2.8281 ¥ 23.4378
1000+ $ 2.8279 ¥ 23.4366
库存: 106
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.62
