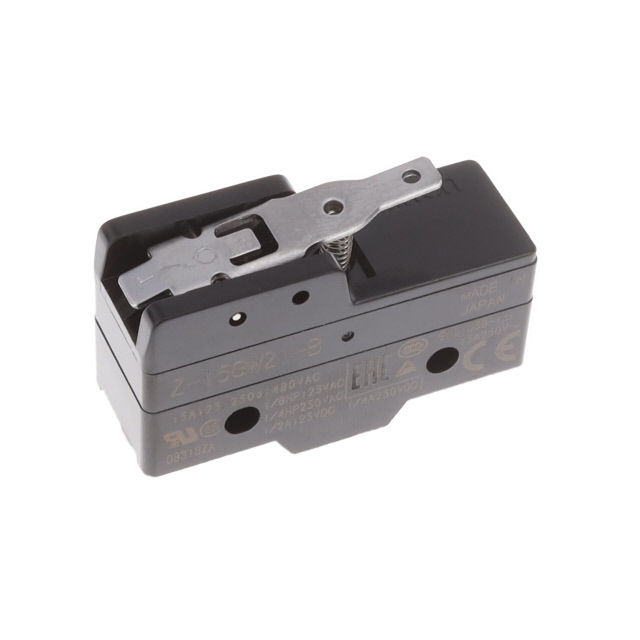

Z-15GW21-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 杠杆式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: J-OMRO-0117860
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 限位开关 Z-15GW21-B

Z-15GW21-B概述

    # 通用型基本开关(CSMZDSE44)产品技术手册

    产品简介


    本产品为通用型基本开关,属于市场上畅销的基本开关系列之一,以其高精度和广泛的产品变化而闻名。通用型基本开关适用于多种应用场合,具有广泛的市场需求和良好的性能表现。它不仅提供了可靠的基础操作功能,还通过多种型号的设计满足了不同负载和环境需求。
    主要功能:
    - 大额定切换能力:最高可达15A,具有高重复精度。
    - 接触形式多样:提供基础型、双接触型、保持型及可调接触间隙型等多种选择。
    - 微小负载专用型号系列。
    - 带有安全终端保护盖的注塑端子型型号。
    应用领域:
    - 工业自动化控制
    - 家电设备
    - 医疗仪器
    - 汽车电子系统

    技术参数


    | 参数名称 | 规格说明 |

    | 额定电流(AC) | 最大15A |
    | 额定电压(AC) | 125V、250V、480V |
    | 额定电压(DC) | 30V、125V、250V |
    | 触点间距 | G: 0.5mm (标准),H: 0.25mm,E: 1.8mm |
    | 工作温度范围 | -25°C至80°C(无冰冻) |
    | 相对湿度范围 | 35%-95%RH |
    | 绝缘电阻 | ≥100MΩ |
    | 接触电阻 | ≤15mΩ(初始值) |

    产品特点和优势


    1. 多样化设计:提供了多种触点间距、动作方式的选择,适合不同的应用场景。
    2. 高可靠性:具备较高的机械和电气耐久性,确保长期稳定运行。
    3. 安全性增强:部分型号配备了滴水防护终端盖和树脂填充的注塑端子,增强了防尘防水性能。
    4. 适应性强:无论是微小负载还是大容量应用,都有相应的型号可供选择。

    应用案例和使用建议


    应用案例
    - 在家电设备中作为电源开关使用,确保家庭用电的安全性和便捷性。
    - 在工业控制设备中用于信号传输和状态指示。
    使用建议
    - 根据具体负载需求选择合适的触点间距和动作类型。
    - 确保安装环境符合规定的温度和湿度要求,避免极端条件下的性能下降。

    兼容性和支持


    兼容性
    - 支持多种类型的接线端子,方便与不同电路板进行连接。
    - 模块化设计便于与其他电子元件整合。
    支持服务
    - OMROM官方网站提供最新认证信息和技术文档下载。
    - 提供专业技术支持和售后服务团队,随时解答用户疑问并处理故障。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关动作迟缓 | 检查是否有灰尘或其他杂质阻碍 |
    | 接触不良 | 清洁触点表面或更换损坏部件 |
    | 开关寿命不足 | 调整使用频率或更换更适合当前负载的型号 |

    总结和推荐


    综合评估
    通用型基本开关以其高精度、多样化的配置以及卓越的性能赢得了市场的广泛认可。其在各种复杂环境中表现出色,是众多行业用户的理想选择。
    是否推荐使用
    强烈推荐!此系列产品凭借其优良的质量、广泛的适用性和完善的售后服务体系,在众多同类产品中脱颖而出,特别适合需要高性能和多功能的场合。

Z-15GW21-B参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 2mm
操作力 1.6N
长*宽*高 49.2mm*29.4mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

Z-15GW21-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW21-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW21-B Z-15GW21-B数据手册

Z-15GW21-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
