D4N-4A2H

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 可调转子杠杆式, 防水行程开关, 金属外壳
供应商型号: 653-D4N-4A2H
供应商: Mouser
标准整包数: 1

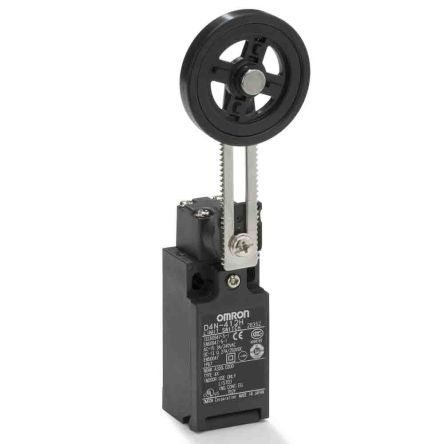

OMRON/欧姆龙 限位开关 D4N-4A2H

D4N-4A2H概述


    产品简介


    安全限位开关:D4N
    D4N系列安全限位开关广泛应用于工业自动化设备中,为设备的安全操作提供保障。该系列产品提供多种接触形式,以满足不同应用场景的需求,符合国际标准(如EN 115-1、EN 81-20、EN 81-50)并获得UL、EN (TÜV)及CCC认证。

    技术参数


    | 参数类别 | 规格 |

    | 工作温度范围 | -30至70°C(无冰点) |
    | 工作湿度范围 | 最大95% |
    | 防护等级 | IP67 |
    | 环境振动耐受性 | 10到55 Hz,0.75 mm单振幅 |
    | 环境冲击耐受性 | 破坏:最小1000 m/s²;失灵:最小300 m/s² |
    | 最小适用负载 | 1 mA电阻负载,5 VDC |
    | 额定绝缘电压 | 300 V |
    | 绝缘电阻 | 最小100 MΩ |
    | 电气寿命 | 最小500,000次(3 A电阻负载,250 VAC) |

    产品特点和优势


    D4N系列安全限位开关的独特之处在于其多样化的接触形式和内置的安全直接断开机制,能够在接触焊发生时强制分离接触。此外,该产品具有高接触可靠性,适用于标准负载和微负载。可选的M12连接器型号简化了安装过程,节省劳动力,便于更换。同时,标准化的镀金接触面提高了可靠性。

    应用案例和使用建议


    应用场景示例:D4N系列安全限位开关常用于机械臂、门机系统、自动生产线等领域。例如,在门机系统中,可以安装在门的闭合路径上,当门闭合时触发开关,停止门的运动,避免对人造成伤害。
    使用建议:
    - 在安装前确保开关周围没有可能渗入的灰尘、油污等异物。
    - 在实际应用前测试开关的性能以确认其正确运行。

    兼容性和支持


    D4N系列产品可与其他标准导管系统兼容,如Pg13.5、G1/2和M20。如果需要了解有关安全标准认证的详细信息,请联系OMRON销售代表。此外,厂商提供技术支持和维护服务,确保客户能够充分利用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查连接线是否正确连接,排除接触不良的可能。 |
    | 开关频繁触发 | 检查负载电流是否超过额定值,确保不超出额定负载。 |
    | 开关外壳损坏 | 确保使用过程中避免强冲击和振动,选择合适的安装位置。 |

    总结和推荐


    D4N系列安全限位开关凭借其高可靠性和多样化的产品形式,在机械安全控制方面表现卓越。该产品广泛适用于各种工业应用场景,特别是在需要高安全性控制的领域。对于寻找高性能安全限位开关的应用工程师和制造商而言,D4N系列是一个理想的选择。强烈推荐使用D4N系列安全限位开关,以提升机械设备的安全性和稳定性。

D4N-4A2H参数

参数
开关功能 Off-Mom,On-Mom
开关配置 DPST-NO/NC
执行器角度 18°
电流额定值 3A(AC),270mA(DC)
电气寿命 300000Cycles
机械寿命 15000000Cycles
最小行程 40°
操作力 4.59N
长*宽*高 50mm(长度)*48.2mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

D4N-4A2H厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4N-4A2H数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4N-4A2H D4N-4A2H数据手册

D4N-4A2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 59.675 ¥ 504.2538
10+ $ 51.2676 ¥ 433.2112
25+ $ 46.872 ¥ 396.0684
50+ $ 42.7245 ¥ 361.022
100+ $ 40.5825 ¥ 342.9221
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
