Z-15GM2

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 滚轮杆, IP00, 塑料外壳
供应商型号: Z-15GM2
供应商: 期货订购
标准整包数: 3000

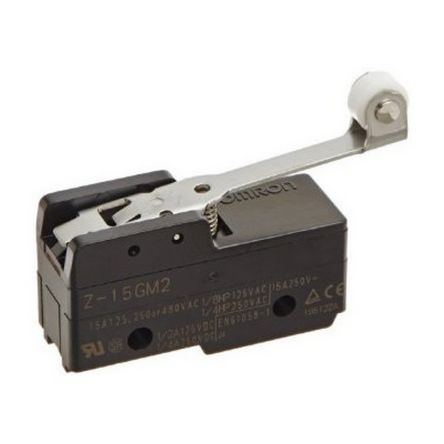

OMRON/欧姆龙 限位开关 Z-15GM2

Z-15GM2概述

    通用型基本开关技术手册解析

    产品简介


    本技术手册描述的是通用型基本开关(General-purpose Basic Switch)。该产品以其广泛的适用性和高精度而闻名,适用于多种场合。开关具有高重复精度的大切换容量(15A),并且提供了基本、分段接触、维持接触和可调接触间隙等多种类型的型号选择。

    技术参数


    - 切换容量:高达15A。
    - 接触形式:基本、分段接触、维持接触和可调接触间隙类型。
    - 微型负载系列:微小负载专用模型。
    - 防水终端保护盖:采用密封设计以增强抗滴水能力。
    - 认证标准:如需了解通过安全认证的具体型号,请访问OMRON官方网站。

    产品特点和优势


    1. 高精度和大容量:具备高达15A的切换容量和高重复精度,确保可靠的开关操作。
    2. 多样化的接触形式:提供基本、分段接触、维持接触和可调接触间隙四种形式,满足不同应用场景的需求。
    3. 微型负载专用:针对微小负载进行了优化,确保微小负载操作的可靠性和稳定性。
    4. 防水设计:采用橡胶靴和粘合剂填充提高防滴水能力,特别适合恶劣环境下的应用。
    5. 耐振动和冲击:特别设计了抗震性和抗冲击性。

    应用案例和使用建议


    - 电路控制:由于具备较高的前程移动和过行程能力,非常适合用于可逆控制电路、手动复位电路和安全限位电路。
    - 手动复位:特别适合需要手动复位的应用场合,如安全开关或手动复位电路。
    - 工业自动化:可以应用于各种自动化控制系统,确保操作的可靠性。
    使用建议:
    - 在高负载条件下使用时,建议选用接触间隙为E(1.8mm)的型号。
    - 确保开关处于正确的安装环境中,避免湿度过高导致的损坏。

    兼容性和支持


    - 兼容性:此开关适用于多种不同的终端配置,包括螺钉终端、焊锡终端和带终端保护盖的螺钉终端。
    - 制造商支持:如需进一步技术支持或定制服务,请联系您的OMRON代表。

    常见问题与解决方案


    1. 问题:开关出现误动作。
    - 解决方案:检查周围环境湿度和温度,确保符合设备要求。
    2. 问题:开关使用寿命缩短。
    - 解决方案:根据开关型号,定期进行清洁和维护,确保接点良好接触。
    3. 问题:无法达到规定的切换容量。
    - 解决方案:确认实际负载条件与设备参数匹配,必要时更换合适型号的开关。

    总结和推荐


    通用型基本开关凭借其大容量、高精度和丰富的接触形式,成为了广泛应用的理想选择。无论是工业自动化还是家用电器,它都能提供可靠的开关操作。虽然价格稍高,但考虑到其出色的性能和耐用性,仍强烈推荐使用。
    综上所述,通用型基本开关是一款高性能、高可靠性的开关产品,值得用户信赖和使用。

Z-15GM2参数

参数
机械寿命 10000000Cycles
最小行程 4mm
操作力 2.4N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
长*宽*高 64mm(长度)*41.4mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

Z-15GM2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GM2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GM2 Z-15GM2数据手册

Z-15GM2封装设计

查看详情并下载
Symbol
Footprint
3D Model
