J-7-V4

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.2N 760μm 10000000Cycles 50000Cycles 7A SPDT 底座安装,焊接安装 14.7mm*5.1mm*11.45mm
供应商型号: 653-J-7-V4
供应商: Mouser
标准整包数: 1

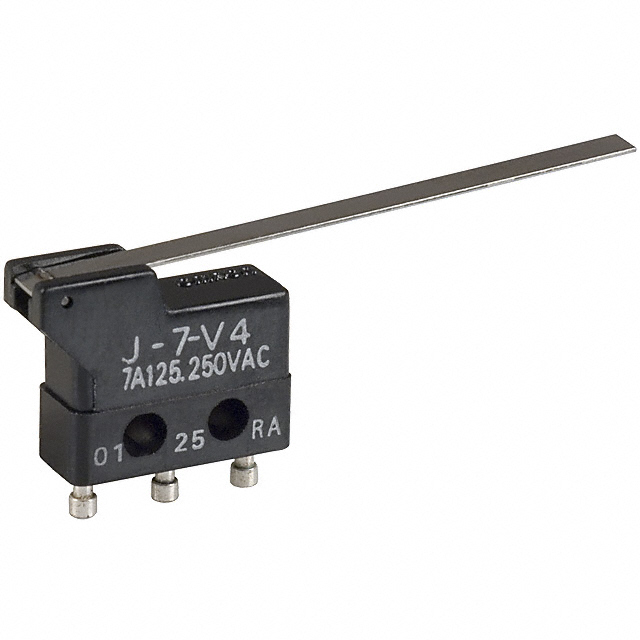

OMRON/欧姆龙 限位开关 J-7-V4

J-7-V4概述

    Ultra Subminiature Basic Switch 技术手册

    1. 产品简介


    Ultra Subminiature Basic Switch(超小型基本开关)是一款紧凑型的机械式开关,专为需要占用空间小且负载能力高的应用场景设计。该开关适用于各种需要严格控制安装空间和重量的应用场合,如航空航天、精密仪器、消费电子产品等领域。其主要功能是实现电路的快速断开和闭合,在保证体积小的同时仍能承受较大的电流负载(最高可达7A)。

    2. 技术参数


    - 额定电压:125 VAC / 250 VAC,最大负载电流7A。
    - 触点形式:单极双掷(SPDT)
    - 触点材料:银合金+金镀层
    - 最小适用负载:5 VDC 1 mA
    - 绝缘电阻:≥100 MΩ (使用500 VDC绝缘测试仪)
    - 介质强度:同极终端之间:600 VAC;带电金属部件和接地之间:1500 VAC;各终端和非带电金属部件之间:1500 VAC。
    - 操作速度:0.05 mm至1 m/s
    - 机械寿命:最小10,000,000次操作(以每分钟60次计算)
    - 电气寿命:最小50,000次操作(以每分钟30次计算)
    - 环境温度范围:-10°C至+80°C(相对湿度不超过60%)
    - 重量:约1克(针对针销推杆型号)

    3. 产品特点和优势


    - 超小型设计:尽管体积小,但该开关具有高达7A的电流负载能力,使其成为节省空间的理想选择。
    - 高可靠性:具备优秀的抗振动和冲击能力,确保长时间稳定运行。
    - 多种安装方式:提供不同类型的操动机构(如针销推杆、短铰链摇臂等),满足不同应用场景的需求。
    - 安全合规:符合RoHS标准,并通过UL(UL508)和CSA(CSA C22.2 No.55)认证。

    4. 应用案例和使用建议


    应用案例:
    - 在便携式医疗设备中作为报警信号开关。
    - 在工业自动化系统中作为限位开关。
    - 在消费电子设备中用于控制电源或状态切换。
    使用建议:
    - 确保焊接过程中温度不高于280°C,且焊接时间不超过3秒,以避免损坏开关。
    - 遵循制造商的指导进行正确的安装,使用M2.3螺钉固定,并保持适当的紧固扭矩。
    - 在实际应用前务必确认产品性能和安全性,尤其是应用于可能对人身财产造成重大影响的系统中时。

    5. 兼容性和支持


    - 该产品与其他设备和元件具有良好的兼容性,能够轻松集成到各类电路设计中。
    - 提供详尽的技术支持服务,包括应用咨询、安装指南和技术文档等。

    6. 常见问题与解决方案


    - 问题1:开关接触不良。
    - 解决办法:检查安装是否稳固,触点是否有氧化或污染。
    - 问题2:焊接后开关性能下降。
    - 解决办法:严格按照焊接条件执行,避免过热或过度焊接时间。

    7. 总结和推荐


    综上所述,Ultra Subminiature Basic Switch凭借其紧凑的设计、高负载能力和广泛的适用性,非常适合在空间受限且要求可靠的环境中使用。无论是在工业自动化还是消费电子产品领域,该产品都能发挥出色的表现。强烈推荐给那些寻求高效、稳定且成本效益高的解决方案的工程师和技术专家们。

J-7-V4参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 7A
电气寿命 50000Cycles
机械寿命 10000000Cycles
最小行程 760μm
操作力 0.2N
开关功能 On-Mom
长*宽*高 14.7mm*5.1mm*11.45mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

J-7-V4厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J-7-V4数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 J-7-V4 J-7-V4数据手册

J-7-V4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.4095 ¥ 121.7603
10+ $ 12.6576 ¥ 106.9567
25+ $ 11.07 ¥ 93.5415
50+ $ 11.0592 ¥ 93.4502
500+ $ 10.521 ¥ 88.9025
750+ $ 10.5105 ¥ 88.8137
库存: 748
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 121.76
