VX-013-1A3

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.2N 3.2mm 10000000Cycles 1000000Cycles 100mA SPDT 底座安装,焊接安装 27.8mm*10.3mm*15.9mm
供应商型号: 653-VX-013-1A3
供应商: Mouser
标准整包数: 1

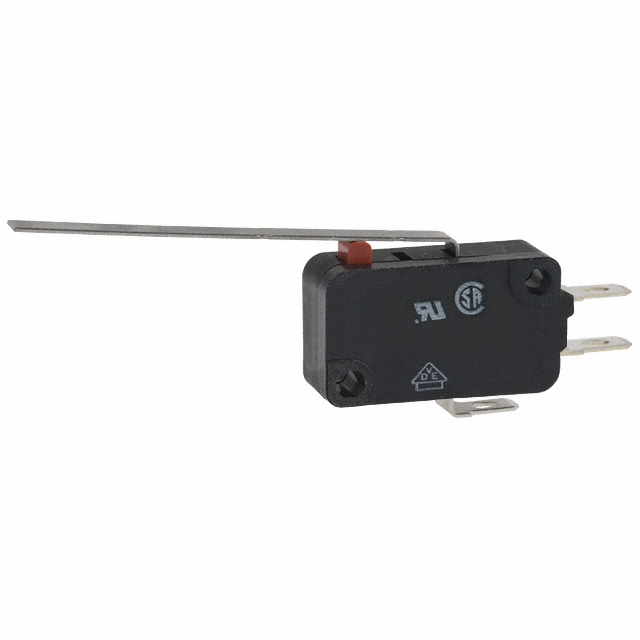

OMRON/欧姆龙 限位开关 VX-013-1A3

VX-013-1A3概述

    VX Miniature Basic Switch 技术手册

    1. 产品简介


    VX Miniature Basic Switch 是一款微型基本开关,具备低操作力和高接触可靠性。此系列产品提供了多种触点配置和操作模式,适用于检测微小负载的应用。它符合RoHS标准,可在广泛的电流和电压范围内工作,包括从微负荷到5A切换电流的不同规格。

    2. 技术参数


    VX系列开关的主要技术参数如下:
    - 额定电压:VX-5系列为250VAC 5A,VX-01系列为30VDC 0.1A。
    - 触点形式:单刀双掷(SPDT)、常闭(SPST-NC)、常开(SPST-NO)。
    - 最大操作力:对于针式撞针,最大操作力为0.25N(25gf);对于其他操作方式,最大操作力为0.49N(50gf)。
    - 接触电阻:初始值不超过30mΩ(VX-5系列)和50mΩ(VX-01系列)。
    - 绝缘电阻:最小值为100MΩ(在500VDC测试条件下)。
    - 耐用性:机械操作次数至少50,000,000次,电气操作次数至少500,000次。
    - 环境条件:工作温度范围为-25°C至105°C,湿度范围为60%以下。

    3. 产品特点和优势


    VX Miniature Basic Switch 具有以下几个显著特点和优势:
    - 高接触可靠性:独特的内部机制确保即使在微负荷操作下也能保持高接触可靠性。
    - 广泛的操作范围:从微负荷到5A切换电流,适合各种不同的应用需求。
    - 低操作力:针式撞针的最大操作力仅为0.25N,使得操作更为轻松。
    - 环境适应性强:能够在广泛的温度和湿度范围内稳定工作。
    - 安全性高:符合UL(UL1054)、CSA(CSA C22.2 No.55)和VDE(EN61058-1)的安全标准。

    4. 应用案例和使用建议


    VX Miniature Basic Switch 适用于多种应用场合,例如轻负载检测、安全控制系统等。以下是一些具体的应用案例和使用建议:
    - 轻负载检测:利用其高接触可靠性和低操作力的特点,可以准确检测微小物体的存在。
    - 安全控制系统:因其高接触可靠性,适用于安全相关的控制回路。
    - 安装注意事项:应避免对开关施加过大的冲击力,避免焊接到引脚上的过程中产生外部应力。

    5. 兼容性和支持


    VX Miniature Basic Switch 的引脚和连接器(包括Solder terminals和Quick Connect Terminal)均可以自由更换。该产品也提供多种适配器(如短铰链杠杆、模拟滚轮杠杆等),以满足不同安装需求。此外,厂商还提供详细的安装指南和技术支持服务。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:开关接触不良。
    - 解决办法:检查并确保焊接到引脚时没有过多的助焊剂,因为助焊剂可能会进入开关内部导致故障。
    - 问题:操作力超出规定范围。
    - 解决办法:正确安装杠杆和撞针,避免过大的横向力作用于接头上。
    - 问题:耐用性不足。
    - 解决办法:使用接触保护电路来减少因过电流引起的磨损。

    7. 总结和推荐


    总体来说,VX Miniature Basic Switch 在小型设备和精密仪器的应用中表现出色,具有高接触可靠性和广泛的适用范围。其低操作力和环境适应性使其成为众多应用场合的理想选择。强烈推荐使用这款开关,特别是需要精确检测微小负载的应用场景。

VX-013-1A3参数

参数
电流额定值 100mA
电气寿命 1000000Cycles
机械寿命 10000000Cycles
最小行程 3.2mm
操作力 0.2N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 27.8mm*10.3mm*15.9mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

VX-013-1A3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-013-1A3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-013-1A3 VX-013-1A3数据手册

VX-013-1A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.658 ¥ 47.8101
10+ $ 3.916 ¥ 33.0902
100+ $ 3.834 ¥ 32.3973
500+ $ 3.36 ¥ 28.392
1000+ $ 3.2235 ¥ 27.2386
2500+ $ 2.9715 ¥ 25.1092
库存: 239
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.81
