首页  >  产品百科  >  D2SW-3L1H

D2SW-3L1H

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.6N 1mm 5000000Cycles 200000Cycles 3A SPDT 底座安装,焊接安装 19.8mm(长度)*6.4mm(高度)
供应商型号: CY-D2SW-3L1H
供应商: 海外现货
标准整包数: 500

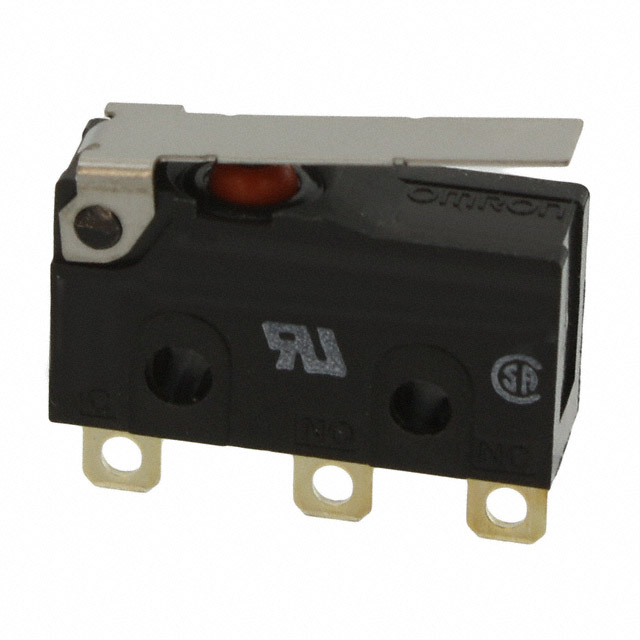

OMRON/欧姆龙 限位开关 D2SW-3L1H

D2SW-3L1H概述

    D2SW Sealed Subminiature Basic Switch

    1. 产品简介


    D2SW系列密封微型基本开关是一种紧凑型开关,适用于需要高度环境耐受性的场合。这款开关采用了环氧树脂密封技术,能够在含有水雾或大量灰尘的环境中稳定运行。D2SW系列广泛应用于汽车、自动售货机、冰箱、制冰设备、浴室设备、热水供应系统、空调和工业设备等领域。

    2. 技术参数


    - 额定电压:125 VAC 3 A 或 30 VDC 0.1 A
    - 终端类型:
    - 焊接终端(H, HS)
    - 自夹式PCB终端(D, DS)
    - 快速连接终端(#110)(T, TS)
    - 模塑引线终端(M, MS)
    - 接触形式:
    - 单刀双掷(SPDT)
    - 单刀单掷-常闭(SPST-NC)(仅模塑引线型号)
    - 单刀单掷-常开(SPST-NO)(仅模塑引线型号)
    - 防护等级:IEC IP67(不包括端子模型)
    - 耐温范围:–40°C至+85°C
    - 工作湿度:最大95%(+5°C至+35°C)

    3. 产品特点和优势


    - 稳定密封:采用环氧树脂密封技术,适合恶劣环境使用。
    - 高可靠性:通过UL、CSA和VDE安全标准认证,具有良好的电气特性和耐用性。
    - 多用途:广泛应用于各种设备,如汽车、家电和工业设备。
    - 便捷安装:提供多种终端类型,方便不同安装需求。

    4. 应用案例和使用建议


    应用案例:
    - 汽车:用于车辆内部的各种控制系统,如车灯开关、座椅调节开关等。
    - 家用电器:如冰箱、洗衣机的控制开关。
    - 工业设备:用于自动化设备和生产线上的控制和监测。
    使用建议:
    - 在安装过程中确保正确连接焊锡终端和快速连接终端,避免外部力的作用。
    - 选择合适的引线长度(300 mm或1000 mm),以适应不同的安装需求。
    - 在微负载电路中使用时,需注意接触磨损的问题,建议增加接触保护电路。

    5. 兼容性和支持


    - 兼容性:可与多种PCB和接线端子兼容,具体型号需咨询OMRON销售代表。
    - 技术支持:如有疑问,可联系OMRON销售代表获取详细信息和技术支持。

    6. 常见问题与解决方案


    - 问题1:焊接终端时如何避免损坏?
    - 解决方法:确保焊铁温度控制在350°C至400°C之间,并在焊接后1分钟内不要施加外力。

    - 问题2:如何确保安装过程中的稳定性?
    - 解决方法:使用M2.3安装螺丝并配合平面垫圈或弹簧垫圈,确保紧固扭矩为0.23至0.26 N·m。

    7. 总结和推荐


    总结:
    D2SW系列密封微型基本开关是一款高性能、高可靠性的电子元件,具有出色的环境耐受性和广泛的适用性。它通过了多个安全标准认证,适用于多种设备和应用场景。
    推荐:
    强烈推荐在需要高度环境耐受性和可靠性要求的应用场景中使用D2SW系列开关,特别是在汽车、家电和工业设备领域。该产品的卓越品质和全面的技术支持使其成为市场上的理想选择。

D2SW-3L1H参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 3A
电气寿命 200000Cycles
机械寿命 5000000Cycles
最小行程 1mm
操作力 0.6N
开关功能 On-Mom
长*宽*高 19.8mm(长度)*6.4mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

D2SW-3L1H厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2SW-3L1H数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2SW-3L1H D2SW-3L1H数据手册

D2SW-3L1H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 11.0175
1000+ ¥ 8.2716
2500+ ¥ 6.667
库存: 1500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 5508.75
