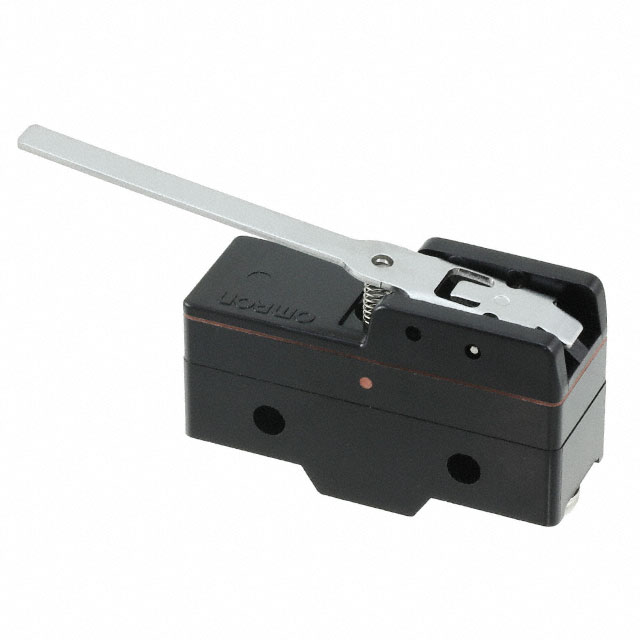

Z-15GW4

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 摆杆式, IP00, 热固性树脂外壳
供应商型号: Z8192-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 限位开关 Z-15GW4

Z-15GW4概述


    产品简介


    通用型基础开关是广泛应用于各类工业设备和控制系统中的关键组件。该系列开关以高精度和广泛的变体选择而著称,具备多样化的接触形式(基本型、分段接触型、保持接触型及可调节接触间隙型)以及对微小负载的支持。其构造采用橡胶靴和粘合剂填充物增强防滴溅能力,并提供带滴水防护端子盖和注塑终端的型号。此外,还有专为滴水环境设计的型号,配备防水接线盒以提高保护等级。

    技术参数


    - 额定电流: 15A
    - 接触形式: 基本型、分段接触型、保持接触型及可调节接触间隙型
    - 最小适用负载:
    - 5V DC下,1mA (普通负载)
    - 5V DC下,160mA (微负载)
    - 接触间隙:
    - 高灵敏度 (0.25mm)
    - 超高灵敏度 (0.20mm)
    - 标准 (0.5mm)
    - 高容量 (1.8mm)
    - 操作速度:
    - 0.01 mm至1 m/s
    - 绝缘电阻: ≥100 MΩ (在500 VDC条件下)
    - 耐压强度:
    - 相同极性间: 1000 VAC至1500 VAC,50/60 Hz,持续1分钟
    - 带电金属部分与地之间及每个终端与无电流金属部分之间: 2000 VAC,50/60 Hz,持续1分钟
    - 振动和冲击:
    - 振动: 最大失灵频率为10至55 Hz,双幅振幅1.5毫米
    - 冲击: 破坏最大值为1000 m/s²,最大失灵值为50 m/s²
    - 耐久性:
    - 机械寿命: 接触间隙为G, H时,≥20,000,000次操作;接触间隙为E时,≥300,000次操作
    - 电气寿命: 接触间隙为G, H时,≥500,000次操作;接触间隙为E时,≥100,000次操作
    - 防护等级:
    - 防护等级IP00 (标准型)
    - 防护等级IP62 (滴水防护型)
    - 温度范围:
    - 标准型: -25°C 至 80°C (无冰冻)
    - 滴水防护型: -15°C 至 80°C (无冰冻)
    - 湿度范围:
    - 标准型: 35%至85%RH
    - 滴水防护型: 35%至95%RH

    产品特点和优势


    1. 高精度与稳定性: 提供高达15A的切换容量,并且具有高重复准确度。
    2. 多样化接触形式: 用户可以根据需要选择不同的接触形式,从而满足不同的应用场景需求。
    3. 高可靠性: 微负载型号采用金合金接触点,确保稳定可靠的运行。
    4. 增强防护: 使用橡胶靴和粘合剂填料提升抗滴溅性能,确保在恶劣环境下也能正常工作。
    5. 安全性: 提供滴水防护端子盖,提高安全性和防护等级。

    应用案例和使用建议


    应用案例
    - 手动控制面板: 在家用电器和工业控制面板上广泛应用,例如洗衣机、空调系统等。
    - 机械设备控制: 在自动化生产线中作为关键的开关组件,用于控制各种机械设备的启停。
    - 安防系统: 作为安全限位电路的一部分,确保机械动作的安全可靠。
    使用建议
    1. 安装位置: 请避免在易燃或爆炸性气体环境中单独使用开关,以防止因电弧和热量引发火灾或爆炸。
    2. 清洁保养: 使用保护罩以防止灰尘和喷溅液体进入开关内部,确保长期运行的稳定性和可靠性。
    3. 避免极端条件: 请勿在高温(超过60°C)或水蒸汽环境中使用开关,同时也要注意避免在低温下长时间使用导致变形。
    4. 合理设置: 确保动作行程不超过允许范围,通常设定为额定过冲量的70%到100%。

    兼容性和支持


    该系列基础开关与其他类型的电子元件或设备具有良好的兼容性,可根据具体应用需求选择不同型号。厂商提供详尽的技术文档和支持服务,包括安装指南、维修手册和技术咨询,以帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    常见问题
    1. 如何判断开关是否损坏?
    2. 安装过程中应注意哪些事项?
    3. 如何正确进行焊接连接?
    解决方案
    1. 检查指示灯状态:如果指示灯不亮或闪烁异常,可能是开关内部电路损坏。
    2. 仔细阅读安装指南:在安装过程中务必遵循制造商的指南,确保螺丝紧固力度适中,避免过紧导致开关壳体受损。
    3. 合理控制焊接时间:焊接时使用最大60W的烙铁,避免焊接时间过长导致产品特性恶化。

    总结和推荐


    综上所述,该款通用型基础开关以其高精度、宽泛的应用范围和卓越的性能在众多同类产品中脱颖而出。其多样化的设计使其适用于多种不同的应用场景,无论是微负载还是高容量负载均能提供可靠稳定的性能表现。强烈推荐在需要高可靠性和多功能性的应用场景中选用该产品。

Z-15GW4参数

参数
操作力 0.28N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 5.6mm
长*宽*高 74.6mm*17.45mm*34.6mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

Z-15GW4厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW4数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW4 Z-15GW4数据手册

Z-15GW4封装设计

查看详情并下载
Symbol
Footprint
3D Model
