B3J-4200

产品分类: 按钮开关
厂牌: OMRON/欧姆龙
产品描述: 按钮,方形 Off-Mom SPST-NO 3000000Cycles 24V 绿色 3000000Cycles 50mA(DC) 通孔安装
供应商型号: Z12861-ND
供应商: Digi-Key
标准整包数: 1

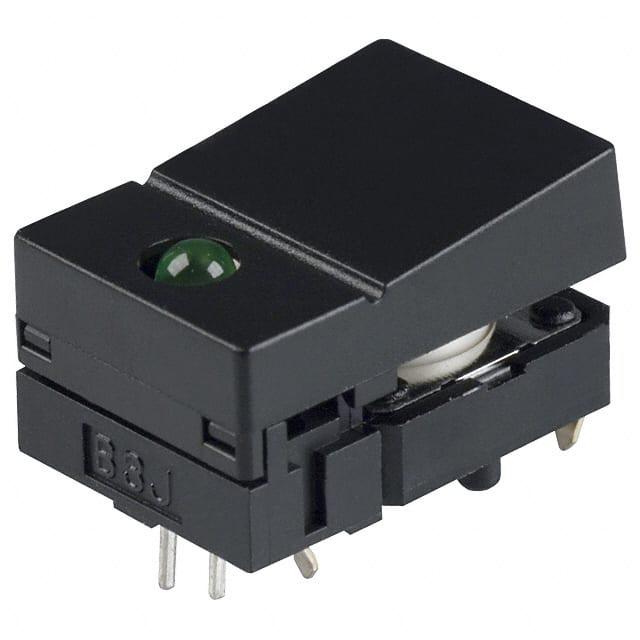

OMRON/欧姆龙 按钮开关 B3J-4200

B3J-4200概述

    Hinged Tactile Switch B3J 技术手册

    产品简介


    Hinged Tactile Switch B3J 是一款适用于各种应用场景的微动开关。它具有快速响应、优异的弹跳特性,能够通过独特的钩型铰链结构实现锐利的触发动作。B3J 开关提供单个或双个LED版本,以及无LED版本,按钮颜色多样(五种标准色),适合多种视觉需求。这些开关广泛应用于消费电子、工业控制、家电设备等领域。

    技术参数


    - 操作特性
    - 操作方式:直键式
    - 触点材料:镀银
    - 工作力(OF):1.27 N(130 gf)
    - 最小适用负载:10 μA @ 1 VDC(电阻负载)
    - 环境温度:-25°C 到 +70°C(最大湿度60%,无凝结)
    - 环境湿度:35% 到 85%(+5°C 到 +35°C)
    - 绝缘特性
    - 接触形式:SPST-NO(常开)
    - 接触电阻:最大100 mΩ
    - 绝缘电阻:最小100 MΩ(用250 VDC绝缘测试仪)
    - 耐电压:500 VAC,50/60 Hz持续1分钟
    - 反弹时间:最大5 ms
    - 震动耐受:10到55 Hz,1.5-mm双幅振动
    - 冲击耐受:破坏冲击:1,000 m/s²(约100G);故障冲击:100 m/s²(约10G)
    - 操作寿命:最少3,000,000次操作
    - 重量
    - 大约1.5至1.7克
    - 防水等级
    - IEC IP00

    产品特点和优势


    - 快速响应:钩型铰链设计确保开关能迅速且准确地动作。
    - 丰富的颜色选择:按钮颜色多样,满足不同的视觉需求。
    - 灵活配置:提供无LED、单LED和双LED三种型号,满足不同应用场景的需求。
    - 高可靠性:经过严格的质量控制,操作寿命长,能够在恶劣环境下稳定工作。

    应用案例和使用建议


    B3J 开关被广泛应用于家用电器、工业控制器、仪表盘和各种电子产品中。例如,在家用空调遥控器上使用,可以实现快速响应和可靠的按键反馈。
    使用建议:
    - 在安装前,请确认产品的颜色和LED配置符合您的需求。
    - 安装时请注意开关的尺寸和位置,确保与电路板和其他组件的兼容性。
    - 由于内置LED没有限流电阻,请在外部电路中加入适当的限流电阻以避免损坏。

    兼容性和支持


    B3J 开关具备良好的兼容性,可轻松安装于大多数PCB布局中。此外,供应商提供了详细的安装指南和技术支持服务,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    - Q1: 开关响应慢怎么办?
    - A1: 检查操作力是否超出规格范围,如有必要请调整操作力度或检查电路连接。

    - Q2: 开关寿命短怎么办?
    - A2: 请确认是否严格按照规定的工作环境和操作力使用。如出现异常,请联系技术支持。

    - Q3: 开关发出异常声音?
    - A3: 检查是否有异物卡住或接触不良,清除异物并重新安装。

    总结和推荐


    Hinged Tactile Switch B3J 凭借其快速响应、耐用性和多样性选择,成为市场上备受推崇的产品。其广泛的适用性和稳定性使其非常适合多种应用场合。如果您正在寻找一款可靠且易于集成的开关,B3J是一个不错的选择。强烈推荐在相关项目中使用此产品。

B3J-4200参数

参数
开关配置 SPST-NO
面板开孔尺寸 -
执行器类型 按钮,方形
电气寿命 3000000Cycles
开关功能 Off-Mom
指示颜色 绿色
最大直流触点电压 24V
电流额定值 50mA(DC)
最大交流触点电压 -
机械寿命 3000000Cycles
安装方式 通孔安装
零件状态 在售
包装方式 散装

B3J-4200厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3J-4200数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 按钮开关 OMRON/欧姆龙 B3J-4200 B3J-4200数据手册

B3J-4200封装设计

查看详情并下载
Symbol
Footprint
3D Model
