D5A-8515

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: PNP,Transistor Output 4N 5mm 10000000Cycles 1000000Cycles 导线安装,底座安装 30mm(长度)*67mm(高度)
供应商型号: 653-D5A-8515
供应商: Mouser
标准整包数: 1

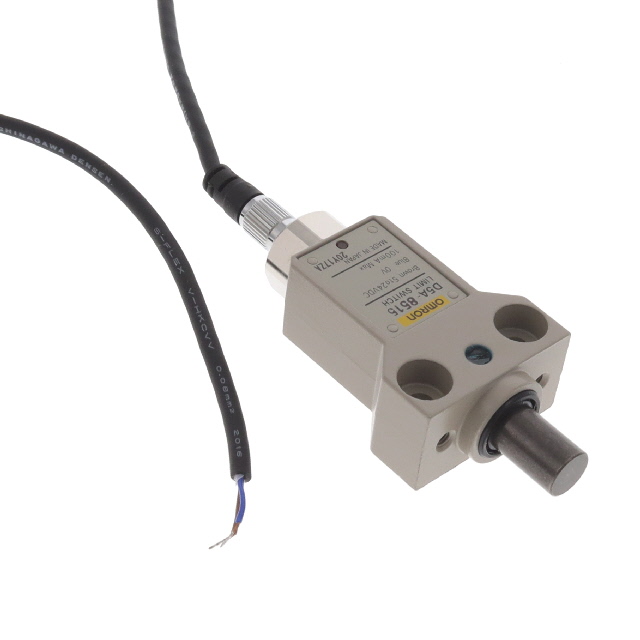

OMRON/欧姆龙 限位开关 D5A-8515

D5A-8515概述

    高精度开关 D5A 技术手册概述

    产品简介


    高精度开关 D5A 是一款用于检测微米单位位移的精密传感器。它主要用于工具磨损检测、原始点定位等工作,广泛应用于X-Y台原点位置控制、同轴性检查及转塔分度定位等场景。D5A 采用陶瓷柱塞设计,具备出色的耐磨性和温度稳定性,能够直接输入到微处理器和可编程控制器中。同时,它还提供了螺纹电缆连接版本,便于安装和维护。

    技术参数


    - 型号系列:D5A-1100, D5A-2100, D5A-1200, D5A-2200, D5A-3200, D5A-3300, D5A-5210, D5A-5310, D5A-7400, D5A-7410, D5A-8511, D5A-8512, D5A-9511, D5A-9512 等
    - 尺寸:M5, M8, M16, 超薄型
    - 操作力(最大):0.29 N 至 3.92 N
    - 预旅行(最大):1 mm
    - 过旅行(最小):1 mm
    - 运动差(最大):5 µm
    - 重复精度:±1 µm 至 ±3 µm
    - 额定频率:50/60 Hz
    - 绝缘电阻:100 MΩ(DC 250V)
    - 耐振动性:10-55 Hz,双幅振幅 1.5 mm
    - 耐冲击性:机械冲击 1,000 m/s²,功能性冲击 300 m/s²
    - 温度系数:±20 至 ±50 × 10^-6/°C
    - 工作温度范围:-20°C 至 +75°C
    - 工作湿度范围:35% 至 85% RH

    产品特点和优势


    - 高精度:可达到±1 µm至±3 µm的重复精度,确保了极高的测量准确性。
    - 耐磨和耐温性:采用陶瓷柱塞设计,提升了在恶劣环境下的耐用性和稳定性。
    - 多种接口选择:提供螺纹电缆连接版本,便于安装和维护。
    - 直接接入能力:可以直接连接到微处理器和可编程控制器,适用于自动化系统。
    - 广泛应用:适合多种工业场景,如机床、自动化设备等。

    应用案例和使用建议


    - X-Y台原点位置控制:在自动控制领域,D5A 可以精确地设置和控制 X-Y 台的原始点位置。
    - 同轴性检查:在精密加工过程中,通过安装在夹具上的 D5A 来检查偏差,从而检测同轴性。
    - 转塔分度定位:在数控机床等领域,可以通过设置 D5A 来验证转塔是否在指定位置正确啮合。
    使用建议:
    - 在安装时,确保负载连接正确且符合规定的电压和电流。
    - 在使用过程中,避免对陶瓷柱塞施加过大的压力或冲击。
    - 注意环境温度变化对精度的影响,如有必要,进行校准以保证准确度。

    兼容性和支持


    - 兼容性:D5A 适用于多种工业标准接口,可以与各种自动化控制系统兼容。
    - 支持:OMRON 提供详细的安装指南和技术支持服务,用户可通过咨询 OMRON 销售代表获得进一步的信息。

    常见问题与解决方案


    1. 如何正确连接负载?
    - 解答:必须串联连接负载,并确保负载不会因泄漏电流而损坏。

    2. 如何调整操作力?
    - 解答:根据具体应用调整适当的操作力,并参考技术手册中的“操作力”参数。

    3. 如何防止误动作?
    - 解答:正确设置机械止动装置和润滑狗组件,减少摩擦并防止误触发。

    总结和推荐


    D5A 高精度开关凭借其卓越的精度、耐用性和广泛的适用性,成为众多工业应用的理想选择。无论是自动化设备中的原点控制,还是精密制造过程中的检测任务,D5A 都表现出色。如果您正在寻找一种可靠、稳定的高精度开关来满足您的需求,D5A 将是您的不二之选。

D5A-8515参数

参数
开关配置 PNP,Transistor Output
执行器角度 -
电流额定值 -
电气寿命 1000000Cycles
机械寿命 10000000Cycles
最小行程 5mm
操作力 4N
开关功能 -
长*宽*高 30mm(长度)*67mm(高度)
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

D5A-8515厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D5A-8515数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D5A-8515 D5A-8515数据手册

D5A-8515封装设计

查看详情并下载
Symbol
Footprint
3D Model
