D2SWP01L2T

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.61N 760μm 1000000Cycles 200000Cycles 100mA SPDT 底座安装 22.05mm(长度)*6.4mm(高度)
供应商型号: UA-D2SWP01L2T
供应商: 海外现货
标准整包数: 450

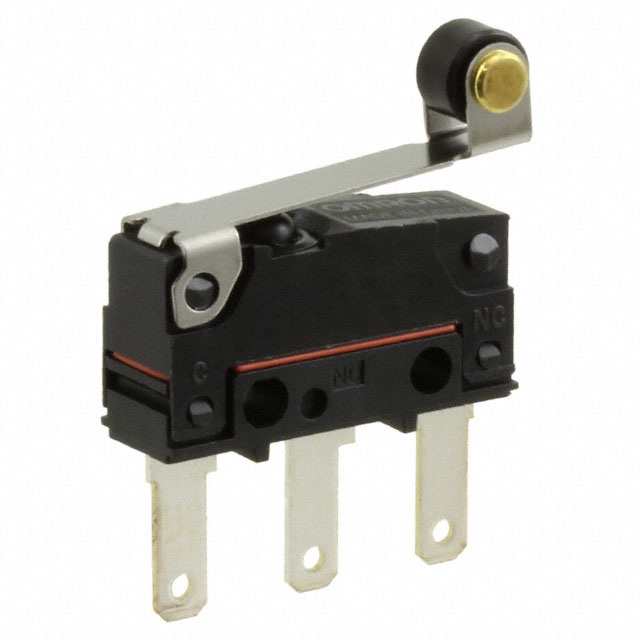

OMRON/欧姆龙 限位开关 D2SWP01L2T

D2SWP01L2T概述


    产品简介


    D2SW-P密封式超小型基本开关是一种设计用于多种工业和消费电子产品中的密封型基本开关。该开关具有简化结构,且安装方式与SS和D2SW系列兼容。D2SW-P开关主要用于提供防水保护,并在轻负载和普通负载的应用中表现出色。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 250 VAC 2 A 或 125 VAC 0.1 A |
    | 接触形式 | SPDT, SPST-NC, SPST-NO |
    | 终端类型 | 焊接端子, 快速连接端子, PCB端子, 塑封导线 |
    | 最小适用负载 | 普通负载:160 mA @ 5 VDC;微负载:1 mA @ 5 VDC |
    | 工作温度范围 | -20°C 至 +70°C |
    | 防护等级 | IEC IP67 |
    | 认证标准 | UL (UL1054/CSA C22.2 No.55), VDE (EN61058-1) |

    产品特点和优势


    D2SW-P开关的独特之处在于其橡胶密封设计,可以防止灰尘进入,并提供临时防水保护。该开关适用于不同类型的负载,支持焊接端子、快速连接端子、PCB端子及塑封导线等多种连接方式。其可靠性经过多次认证,并符合RoHS标准。D2SW-P开关不仅能在严苛环境中保持稳定的工作性能,还能适应不同的操作频率和速度。

    应用案例和使用建议


    D2SW-P开关广泛应用于需要小型、可靠开关的各种设备,例如家电、医疗设备、办公自动化系统等。在实际应用中,确保按照正确的操作规范进行安装,以保证最佳性能和延长使用寿命。特别是在使用微负载时,建议使用专门设计的微负载型号以避免接触不良。

    兼容性和支持


    该产品与其他标准接口兼容,并且可以通过指定终端类型轻松集成到现有系统中。制造商提供全方位的支持服务,包括技术咨询和售后维护。

    常见问题与解决方案


    - 问题:在高湿度环境下开关故障。
    - 解决方案:检查并更换密封圈,确保良好的密封性。
    - 问题:频繁操作后接触电阻增加。
    - 解决方案:确认负载电流在额定范围内,避免超出适用范围。
    - 问题:安装过程中焊接损坏。
    - 解决方案:遵循正确的焊接操作规程,使用适当温度和时间进行焊接。

    总结和推荐


    总体而言,D2SW-P开关凭借其优良的设计和性能,是市场上同类产品中的佼佼者。无论是用于普通负载还是微负载的应用场合,它都能提供卓越的可靠性和耐用性。因此,强烈推荐该产品给那些寻求高性能、可靠性和易用性的客户。

D2SWP01L2T参数

参数
执行器角度 -
电流额定值 100mA
电气寿命 200000Cycles
机械寿命 1000000Cycles
最小行程 760μm
操作力 0.61N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 22.05mm(长度)*6.4mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

D2SWP01L2T厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2SWP01L2T数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2SWP01L2T D2SWP01L2T数据手册
