D3SH-B1R

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPST-NC 0.31N 150000Cycles 100000Cycles 1mA(DC) 贴片安装,黏合安装
供应商型号: CSCS-D3SH-B1R
供应商: 海外现货
标准整包数: 1

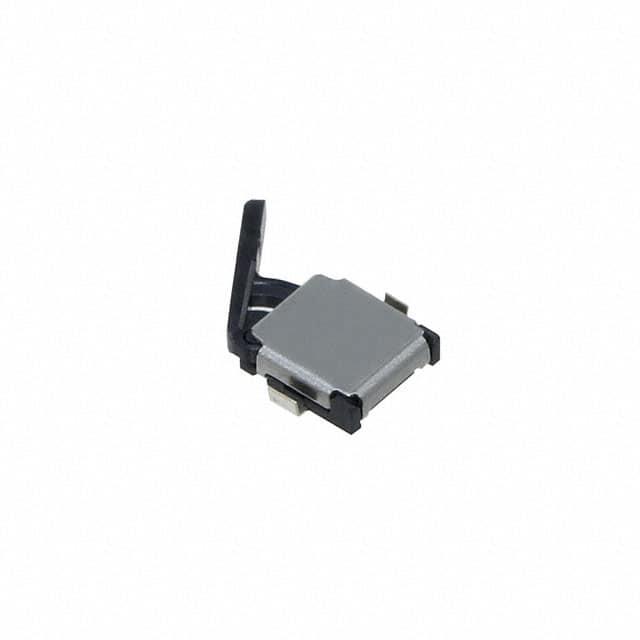

OMRON/欧姆龙 限位开关 D3SH-B1R

D3SH-B1R概述

    D3SH Surface Mount Switch

    1. 产品简介


    D3SH系列是欧姆龙(OMRON)生产的表面贴装开关,号称世界上最小的检测开关。这类开关广泛应用于微型移动设备中,如智能手机和平板电脑。该系列开关以其超小型尺寸和超低轮廓,显著帮助设备减小体积。其独特的机构确保了高接触可靠性和高精度操作,并且具备水平双向检测和长行程的特点,方便安装。D3SH系列符合RoHS标准。

    2. 技术参数


    - 外形尺寸: 3.0 x 3.4 x 0.9 mm (宽 x 深 x 高)
    - 接触形式:
    - 单极单掷常开 (SPST-NO)
    - 单极单掷常闭 (SPST-NC)
    - 最大工作频率: 机械操作60次/分钟,电气操作60次/分钟
    - 最小适用负载: 15 μA在3 VDC条件下
    - 额定电压: 5 VDC, 1 mA
    - 绝缘电阻: 最小100 MΩ(使用100 VDC的绝缘测试仪)
    - 接触电阻(初始值): 最大3 Ω
    - 允许振动: 10至55 Hz,1.5 mm双振幅
    - 允许冲击: 最大冲击强度1000 m/s² (约100G)
    - 使用寿命: 机械150,000次操作(20次/分钟),电气100,000次操作(20次/分钟)
    - 工作温度范围: -25°C到+85°C(最大湿度60%)
    - 重量: 约0.02 g

    3. 产品特点和优势


    - 超小型设计: 超小型和超低轮廓的设计使得开关可以在紧凑的空间内使用,适用于对尺寸要求较高的设备。
    - 高可靠性: 独特的机构设计确保高接触可靠性和高精度操作。
    - 双向检测和长行程: 可以实现水平双向检测和长行程操作,使得安装更为便捷。
    - 丰富变种选择: 不同类型的接触形式和杠杆方向,以及可选的定位凸块,为不同应用提供了多种选择。

    4. 应用案例和使用建议


    - 应用场景: 常用于智能手机、平板电脑以及其他微型移动设备。
    - 使用建议: 在使用前确认设备功能和安全性,确保符合应用条件;避免强冲击操作,保持接触点清洁,避免接触有毒气体和尘埃等环境因素的影响。

    5. 兼容性和支持


    - 兼容性: 该产品符合JEITA标准,与多种电路板兼容。
    - 支持和服务: 用户可以通过联系欧姆龙销售代表获取详细的规格书和技术支持。

    6. 常见问题与解决方案


    - Q: 如何进行焊接?
    - A: 应该使用回流焊工艺,确保温度在指定范围内。不要超过两次回流焊,每次回流焊之间间隔至少五分钟。
    - Q: 如何避免损坏?
    - A: 避免强冲击操作,避免长时间加热没有间隔,确保操作体与开关轴心方向一致,不使用粘合剂固定开关。

    7. 总结和推荐


    D3SH系列表面贴装开关具有体积小巧、操作可靠、适合各种应用等优点。它特别适用于对尺寸要求严格的移动设备,如智能手机和便携式设备。在购买和使用前,建议联系供应商获取完整的规格书,并进行详细的环境适应性测试。综合考虑后,强烈推荐这一系列的产品。

D3SH-B1R参数

参数
操作力 0.31N
开关功能 On-Mom
开关配置 SPST-NC
执行器角度 -
电流额定值 1mA(DC)
电气寿命 100000Cycles
机械寿命 150000Cycles
最小行程 -
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
