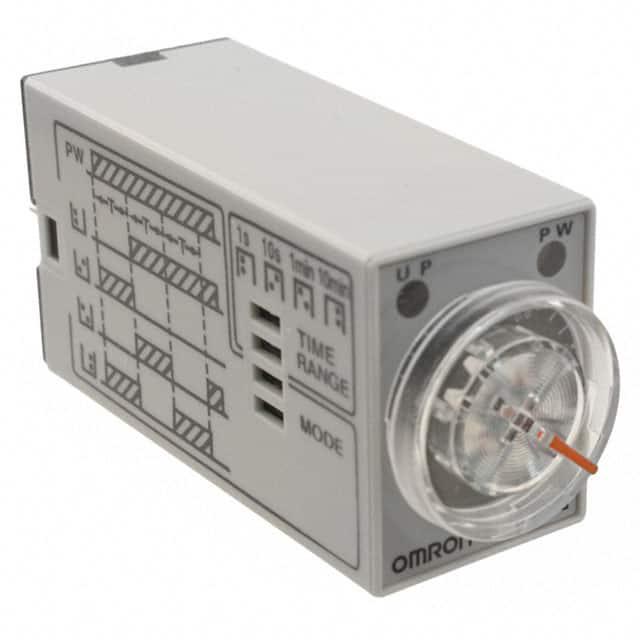

H3YN-2 AC24

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 Omron 时间继电器, H3YN 系列, 24V 交流, 2触点, 时间范围 0.1 s → 10min
供应商型号: 2612107
供应商: element14
标准整包数: 1

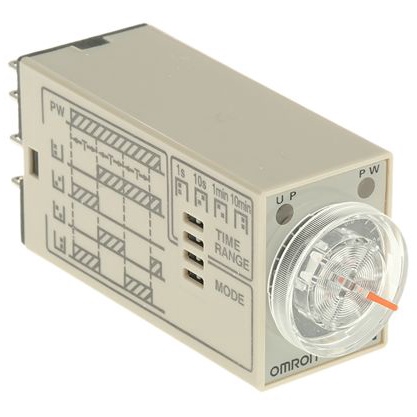

OMRON/欧姆龙 其他工具 H3YN-2 AC24

H3YN-2 AC24概述

    固态定时器:H3Y 系列

    产品简介


    H3Y 系列固态定时器是专为需要精确控制时间的应用设计的微型定时器,能够与MY继电器兼容。H3Y系列分为单功能定时器(H3Y-@-B)和多功能定时器(H3YN-@-B)。这些定时器广泛应用于自动化控制系统、工业设备和家用电器等领域。

    技术参数


    - 型号结构:
    - 单功能定时器:H3Y-@-@-@
    - 多功能定时器:H3YN-@-@-@-@
    - 输出:
    - H3Y-2:双掷开关 (DPDT)
    - H3Y-4:四掷开关 (4PDT)
    - 电源电压:
    - 交流电源:100至120VAC,200至230VAC,24VAC (50/60Hz)
    - 直流电源:12VDC,24VDC,48VDC,100至110VDC,125VDC
    - 额定时间范围:
    - 单功能定时器:0.5秒至3小时
    - 多功能定时器:0.1秒至10分钟,0.1分钟至10小时
    - 额定负载电流:
    - H3Y-2:最大5A (250VAC),电阻性负载 (cosφ=1)
    - H3Y-4:最大3A (250VAC),电阻性负载 (cosφ=1)
    - 工作温度范围:
    - 操作温度:-10°C 至 50°C
    - 存储温度:-25°C 至 65°C
    - 抗干扰能力:
    - 静电放电:IEC 61000-4-2
    - 射频干扰:IEC 61000-4-3
    - 脉冲群:IEC 61000-4-4
    - 冲击:IEC 61000-4-5
    - 工频传导:IEC 61000-4-6
    - 电压跌落/中断:IEC 61000-4-11

    产品特点和优势


    1. 易于安装和操作: 具有大型透明时间设置旋钮,方便进行时间设定,同时兼容螺丝刀操作。
    2. 兼容性强: 兼容MY Power Relay,提供插针连接,便于安装和维护。
    3. 高精度: 运行时间误差不超过额定时间的±1%。
    4. EMC标准认证: 符合EN 61812-1标准,并获得UL和CSA认证。

    应用案例和使用建议


    H3Y系列固态定时器适用于多种应用场合,如工业自动化生产线上的时间控制、家电设备的定时功能等。例如,在一个自动化生产线上,H3Y系列定时器可以用于控制输送带的时间间隔,确保物料按时到达指定位置。此外,在家庭环境中,这些定时器可用于控制家用电灯、洗衣机等设备的启动时间。
    使用建议:
    - 在使用时,确保输入电压在规定的范围内,以避免过压对设备造成的损害。
    - 建议结合使用保险丝和适配器以提高安全性和可靠性。

    兼容性和支持


    H3Y系列定时器兼容各种插座和固定夹,这些配件需要单独订购。OMRON提供了详尽的安全预防措施文档,包含更多细节和安装指南,可通过其官方网站获取。

    常见问题与解决方案


    - Q: 如何正确安装H3Y系列定时器?
    - A: 参考安全预防措施文档第31页的说明,确保按照正确的步骤进行安装。

    - Q: 为什么需要使用叉形端子而不是圆形端子?
    - A: 使用叉形端子是为了确保更好的连接稳定性,避免松动。
    - Q: 如何确保定时器在高电压下的正常运行?
    - A: 在额定电压的90%到110%范围内运行,对于12VDC类型,应在95%到110%范围内运行。

    总结和推荐


    H3Y系列固态定时器以其卓越的精度、广泛的电压支持范围和可靠的EMC性能在市场上具有显著的竞争优势。这些定时器适用于多种复杂的应用场景,尤其适合那些需要精确控制时间和高可靠性的场合。强烈推荐H3Y系列定时器给所有寻求高效、精准和稳定的定时控制解决方案的专业人士和企业。

H3YN-2 AC24参数

参数
长*宽*高 28mm(长度)*21.5mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装

H3YN-2 AC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3YN-2 AC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3YN-2 AC24 H3YN-2 AC24数据手册

H3YN-2 AC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 708.09
10+ ¥ 668.79
100+ ¥ 550.77
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 708.09
