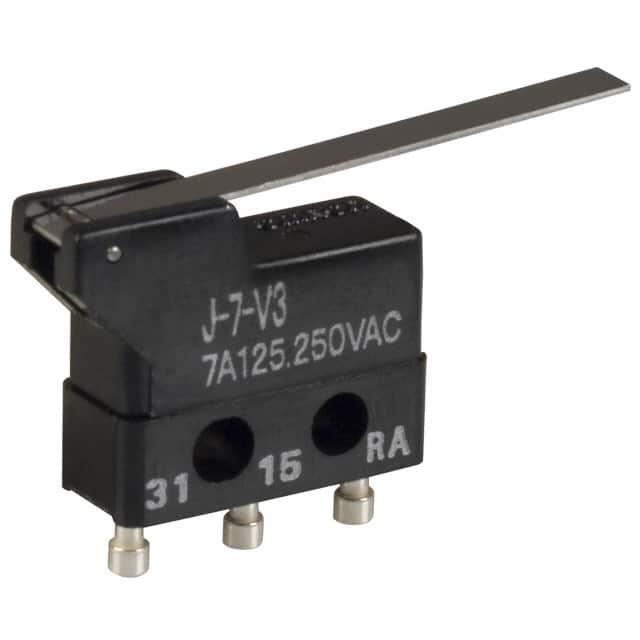

J-7-V3

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.3N 500μm 10000000Cycles 50000Cycles 7A 2.9° SPDT 底座安装,焊接安装 14.7mm*5.1mm*5.1mm
供应商型号: 653-J-7-V3
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 限位开关 J-7-V3

J-7-V3概述

    Ultra Subminiature Basic Switch 技术手册

    1. 产品简介


    Ultra Subminiature Basic Switch(超微型基本开关)是一种体积小巧但功能强大的电子元器件。它属于继电器类器件,特别适用于需要控制空间限制的应用场景。该开关具备高负载容量(可达7A),尽管尺寸非常小。主要应用于控制设备中,例如消费电子产品、工业自动化设备以及医疗设备等领域。

    2. 技术参数


    - 电气规格
    - 额定电压:125 VAC / 250 VAC
    - 最大电流:7A
    - 接触材料:银合金镀金
    - 最小适用负载:5 VDC 1 mA
    - 物理规格
    - 接触形式:SPDT(单掷双投)
    - 操作速度:0.05 mm至1 m/s
    - 最大振动频率:10至55 Hz,1.5 mm双幅振荡
    - 冲击耐受性:最大1,000 m/s²
    - 机械寿命:最小10,000,000次操作
    - 电气寿命:最小50,000次操作
    - 防护等级:IEC IP40
    - 工作温度范围:-10°C至+80°C
    - 重量:约1克(针型推杆)
    - 环境规格
    - 绝缘电阻:100 MΩ(在500 VDC时)
    - 介质强度:同一极性终端之间为600 VAC,电流承载金属部件和接地之间为1,500 VAC

    3. 产品特点和优势


    Ultra Subminiature Basic Switch的主要优势在于其小巧的体积与高负载能力之间的完美平衡。此外,它的快速响应时间(小于1 ms)使其在需要迅速切换的应用场景中表现出色。这些特点使它成为控制设备中不可或缺的组件,特别是在空间有限且对重量敏感的应用中。其广泛的电气规格和机械性能使其成为各种不同应用场景的理想选择。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化:在自动机械控制中,确保系统在需要时能迅速且可靠地进行切换。
    - 医疗设备:用于各种医疗设备的开关和控制系统,确保安全和可靠性。

    - 使用建议:
    - 在安装过程中,要严格按照说明书的要求进行焊接和紧固螺丝,避免高温和过长的焊接时间。
    - 在实际应用中,应首先确认系统的功能和安全性,然后才能正式使用该产品。


    5. 兼容性和支持


    该产品可与多种电子设备和系统兼容。OMRON提供了详细的技术支持和维护服务,以确保用户能够顺利地安装和使用该产品。

    6. 常见问题与解决方案


    - 问题:焊接过程中如何避免损害产品?
    - 解决方案:使用温度不超过280°C的焊铁,在3秒内完成焊接。焊接后放置1分钟不施加任何外力。

    - 问题:如何正确安装该开关?
    - 解决方案:使用M2.3螺丝进行安装,紧固力矩应在0.2至0.29 N·m之间。

    7. 总结和推荐


    综上所述,Ultra Subminiature Basic Switch是一款性能优异、可靠性高的电子元器件。它的设计非常适合那些需要紧凑空间和高负载能力的应用场合。我们强烈推荐在合适的应用场景中使用此产品,相信它将为您提供卓越的表现。

J-7-V3参数

参数
机械寿命 10000000Cycles
最小行程 500μm
操作力 0.3N
开关功能 On-Mom
开关配置 SPDT
执行器角度 2.9°
电流额定值 7A
电气寿命 50000Cycles
长*宽*高 14.7mm*5.1mm*5.1mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

J-7-V3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J-7-V3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 J-7-V3 J-7-V3数据手册

J-7-V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.9035
10+ $ 12.2256
25+ $ 11.664
50+ $ 11.4048
100+ $ 11.0484
500+ $ 10.542
750+ $ 10.5315
库存: 1425
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 13.9
