X-10GW2

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 热固性树脂外壳, 最大125V直流
供应商型号: Z11317-ND
供应商: Digi-Key
标准整包数: 1

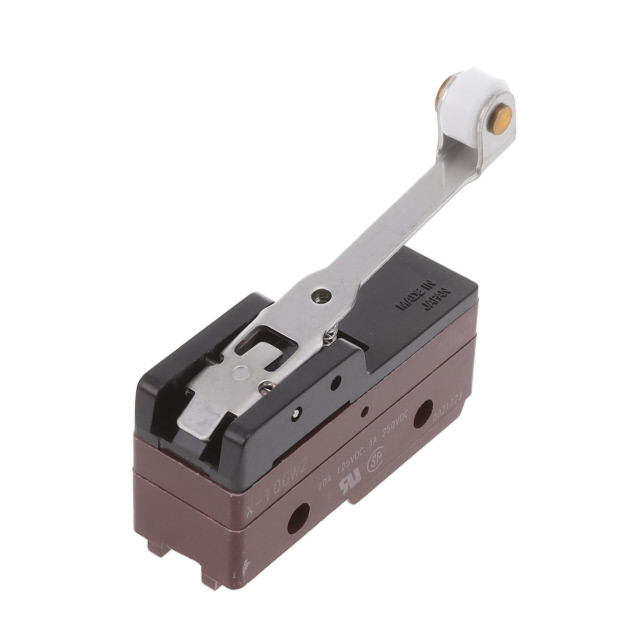

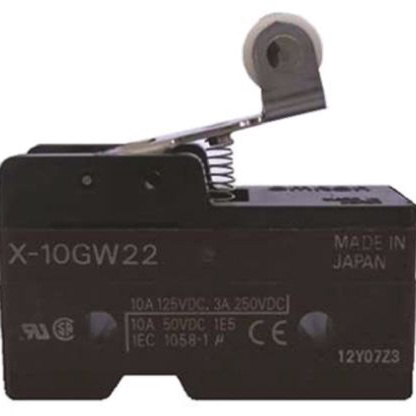

OMRON/欧姆龙 限位开关 X-10GW2

X-10GW2概述

    CSMXDSE43: General-Purpose Basic Switch

    1. 产品简介


    CSMXDSE43 是一款通用型基本开关,主要应用于直流电路,具有内置磁吹灭弧设计。这种开关结构紧凑,适用于各种电气系统中。它的基本功能是通过控制电路的通断来实现对电器设备的管理和保护。由于具备高可靠性,该产品在工业自动化、家用电器、汽车电子等多个领域都有广泛的应用。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电流 | 10 A(125 VDC) |
    | 接触间隙 | 0.9 mm |
    | 驱动形式 | 针式推杆、短弹簧推杆、薄弹簧推杆、面板安装推杆、转辊推杆等 |
    | 终端类型 | 焊接终端、螺丝终端 |
    | 操作速度 | 0.1 mm 至 1 m/s |
    | 操作频率 | 机械:240次/min;电气:20次/min |
    | 额定电压 | 125 VDC:10 A;250 VDC:3 A |
    | 额定绝缘电阻 | 100 MΩ(500 VDC) |
    | 接触电阻 | ≤15 mΩ(初始值) |
    | 介电强度 | 1,500 VAC,50/60 Hz,持续1分钟 |
    | 震动抗扰度 | 恶化:10至55 Hz,双振幅1.5 mm |
    | 冲击抗扰度 | 破坏:≤1,000 m/s²;恶化:≤300 m/s² |
    | 使用寿命 | 机械:≥1,000,000次操作;电气:≥100,000次操作 |

    3. 产品特点和优势


    CSMXDSE43 采用了内置磁吹灭弧设计,有效提高了开关在断开大电流时的灭弧能力,大大减少了接触损坏的概率。此外,其操作方式多样,可根据不同需求选择不同的驱动形式。外形设计紧凑,占用空间小,便于安装和维护。

    4. 应用案例和使用建议


    此开关可广泛应用于各种直流控制系统中,例如在电机控制、照明系统、加热器和其他家用电器中。在使用过程中,应确保开关的工作环境符合其额定参数的要求,避免在极端温度和湿度环境下使用。对于高频率的操作,应定期进行耐久性测试以确保其长期可靠运行。

    5. 兼容性和支持


    CSMXDSE43 与多种终端类型兼容,支持焊接终端和螺丝终端两种安装方式。同时,制造商提供相应的支持和服务,包括安装指导和技术文档,帮助用户正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何正确连接终端?
    - 解决办法: 严格按照制造商提供的指南连接终端,确保连接牢固且无松动。如需焊接终端,使用最大功率为60 W的烙铁,焊接时间不超过5秒。
    - 问题2:如何确定合适的操作频率?
    - 解决办法: 根据具体应用需求设定操作频率,并进行适当的耐用性测试。通常情况下,应避免操作频率过高或过低。

    7. 总结和推荐


    CSMXDSE43 是一款集多功能性和高可靠性于一身的直流开关,尤其适合需要高灭弧能力的应用场景。其操作灵活、安装方便、适应性强,推荐在各种直流控制系统中使用。

X-10GW2参数

参数
执行器角度 -
电流额定值 10A(DC)
电气寿命 100000Cycles
机械寿命 1000000Cycles
最小行程 4mm
操作力 1.45N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 49.2mm*24.2mm*46.9mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

X-10GW2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

X-10GW2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 X-10GW2 X-10GW2数据手册

X-10GW2封装设计

查看详情并下载
Symbol
Footprint
3D Model
