D2VW-5L1A-1MS

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2N 760μm 10000000Cycles 100000Cycles 5A SPDT 导线安装,底座安装 15.9mm(高度)
供应商型号: D2VW-5L1A-1MS
供应商: Master
标准整包数: 10

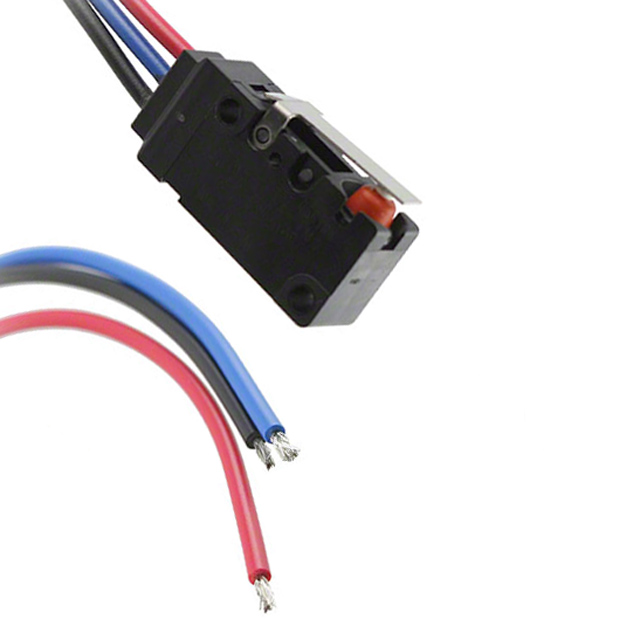

OMRON/欧姆龙 限位开关 D2VW-5L1A-1MS

D2VW-5L1A-1MS概述

    D2VW Sealed Miniature Basic Switch

    1. 产品简介


    D2VW密封微型基本开关是一款紧凑型防水开关,适用于需要高环境防护等级的应用场合。它通过环氧树脂实现稳定密封,确保产品能够在水喷淋和灰尘环境中稳定运行。广泛应用于汽车、农业机械、大型家用电器及工业设备等领域。

    2. 技术参数


    - 额定值
    - 交流电:250 VAC 5 A
    - 直流电:30 VDC 0.1 A

    - 操作按钮
    - 无:推杆
    - L1A:短铰链杠杆
    - L1:铰链杠杆
    - L1B:长铰链杠杆
    - L2A:短铰链滚轮杠杆
    - L2:铰链滚轮杠杆
    - L3:模拟滚轮铰链杠杆
    - 接触形式
    - 单极双掷(SPDT)
    - 单极单开(SPST-NC)
    - 单极单闭(SPST-NO)
    - 终端类型
    - 无,HS:焊锡端子
    - M,MS:模制引线
    - 电缆长度
    - 300 mm
    - 1,000 mm

    3. 产品特点和优势


    - 卓越的密封性能:采用环氧树脂封胶,满足IP67标准(不包括端子),可在恶劣环境下使用。
    - 高性能内机制动:V系列内部结构确保高精度和耐用性。
    - 广泛适用性:适用于汽车、农业机械、大型家电及工业设备。
    - RoHS合规:符合环保要求,适用于各类现代化应用。

    4. 应用案例和使用建议


    应用案例:
    - 汽车行业中的车身控制
    - 农业机械中的远程操作开关
    - 大型家电如洗衣机、空调的控制面板
    使用建议:
    - 在操作时要避免侧向施力于推杆上,以免损坏密封性能。
    - 确保正确焊接并避免高温操作。
    - 安装时使用适当的螺丝和垫圈,紧固扭矩应在0.39至0.59 N·m之间。

    5. 兼容性和支持


    - 本产品具有多种型号,可满足不同的安装和连接需求。
    - UL/CSA认证版本提供额外的安全保障,UL认证导线(AWG20 UL1015)可用。

    6. 常见问题与解决方案


    - Q: 为何需要使用微负载模型?
    - A: 使用普通负载模型可能导致接触不良。应使用微负载模型,并确保电路中有保护电路以减少接触磨损。
    - Q: 如何处理高湿度环境下的故障?
    - A: 避免化学品接触,确保良好的密封性能。若发生故障,请检查焊接和安装是否正确。

    7. 总结和推荐


    总结:
    - D2VW密封微型基本开关是一款功能强大且高度可靠的开关,具有出色的环境适应性和广泛应用范围。
    - 产品具备IP67防水防尘等级,能承受严苛的机械振动和冲击。
    推荐:
    - 由于其卓越的性能和广泛的适用性,D2VW密封微型基本开关是汽车、农业、家电和工业设备的理想选择。强烈推荐使用此产品以提升系统的可靠性和安全性。

D2VW-5L1A-1MS参数

参数
电气寿命 100000Cycles
机械寿命 10000000Cycles
最小行程 760μm
操作力 2N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 5A
长*宽*高 15.9mm(高度)
通用封装 SPDT
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

D2VW-5L1A-1MS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2VW-5L1A-1MS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2VW-5L1A-1MS D2VW-5L1A-1MS数据手册

D2VW-5L1A-1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
