VX-5-3C22

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom SPST-NO 0.25N 1mm 500000Cycles 底座安装 37.8mm(长度)*21.6mm(高度)
供应商型号: VX-5-3C22
供应商: 期货订购
标准整包数: 3000

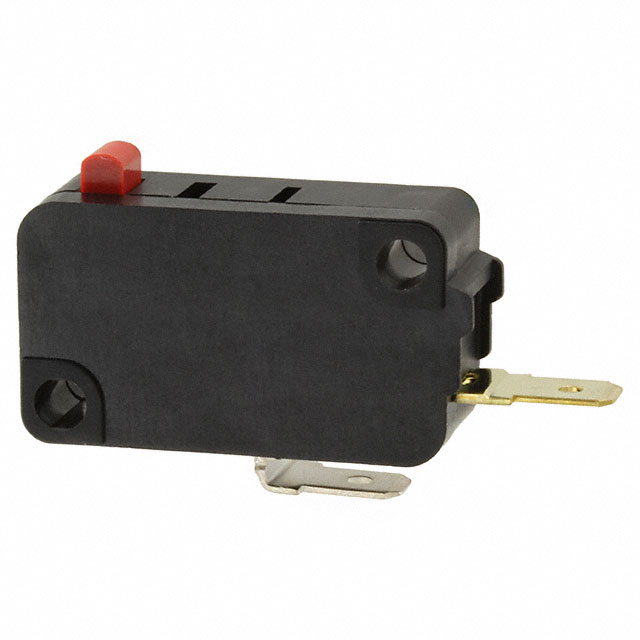

OMRON/欧姆龙 限位开关 VX-5-3C22

VX-5-3C22概述

    VX Miniature Basic Switch 技术手册

    1. 产品简介


    VX Miniature Basic Switch 是一种具有低操作力和高接触可靠性的微型基本开关。它适用于多种负载范围,从微负载到5A切换电流不等,外形与V系列的微型基本开关相同。该开关的独特内部机制确保了即使是微负载操作也能保持高接触可靠性,特别适合检测轻量物体的应用。产品符合RoHS标准。

    2. 技术参数


    - 额定值:
    - AC 250V 5A
    - DC 30V 0.1A
    - 操作模式:
    - Pin Plunger: 针状推杆
    - 杠杆类型: 短铰链杠杆、铰链杠杆、长铰链杠杆、模拟滚轮杠杆、短铰链滚轮杠杆、铰链滚轮杠杆
    - 接点形式:
    - SPDT(单掷双极)
    - SPST-NC(单掷单极常闭)
    - SPST-NO(单掷单极常开)
    - 端子类型:
    - 焊接端子
    - 快速连接端子(#187)
    - 最大操作力:
    - 0.25N(针状推杆)
    - 0.49N(其他类型)

    3. 产品特点和优势


    - 高接触可靠性:独特的内部机制确保了即使在微负载下也能够保持稳定的接触。
    - 广泛的适用范围:适用于从微负载到5A的切换电流。
    - 多种型号选择:不同类型的杠杆和端子配置满足不同的应用场景需求。
    - 轻量化设计:适用于需要检测轻量物体的场合。

    4. 应用案例和使用建议


    - 典型应用:
    - 自动化设备
    - 家电控制
    - 工业控制系统
    - 使用建议:
    - 在进行焊接时,应遵循正确的焊接方法以避免损坏内部组件。
    - 确保安装方向不会对开关造成不必要的负荷,以免影响其复位性能。
    - 在处理微负载电路时,应选择合适的开关型号以避免故障接触,同时可以考虑插入接触保护电路以提高耐用性。

    5. 兼容性和支持


    - 兼容性:
    - VX Miniature Basic Switch 与其他标准接口兼容,适用于大多数自动化设备。
    - 支持:
    - 厂商提供详细的安装指南和技术支持,用户可通过OMRON官方渠道获取更多帮助。

    6. 常见问题与解决方案


    - Q: 开关接触不良
    - A: 检查焊接是否正确完成,必要时重新焊接。
    - Q: 开关无法正常复位
    - A: 确认安装方向是否正确,避免不必要的负荷施加在开关上。
    - Q: 接触磨损严重
    - A: 考虑在高电流情况下插入接触保护电路以减少磨损。

    7. 总结和推荐


    VX Miniature Basic Switch 提供了高接触可靠性和广泛的操作范围,适用于各种工业和家电应用场景。其灵活的设计和多种型号使其成为众多设备的理想选择。总的来说,我们强烈推荐使用这款开关,尤其是对于需要高接触可靠性的应用场景。

VX-5-3C22参数

参数
最小行程 1mm
操作力 0.25N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 -
电气寿命 500000Cycles
机械寿命 -
长*宽*高 37.8mm(长度)*21.6mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

VX-5-3C22厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-5-3C22数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-5-3C22 VX-5-3C22数据手册

VX-5-3C22封装设计

查看详情并下载
Symbol
Footprint
3D Model
