Z-15GW2277

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: Z10610-ND
供应商: Digi-Key
标准整包数: 1

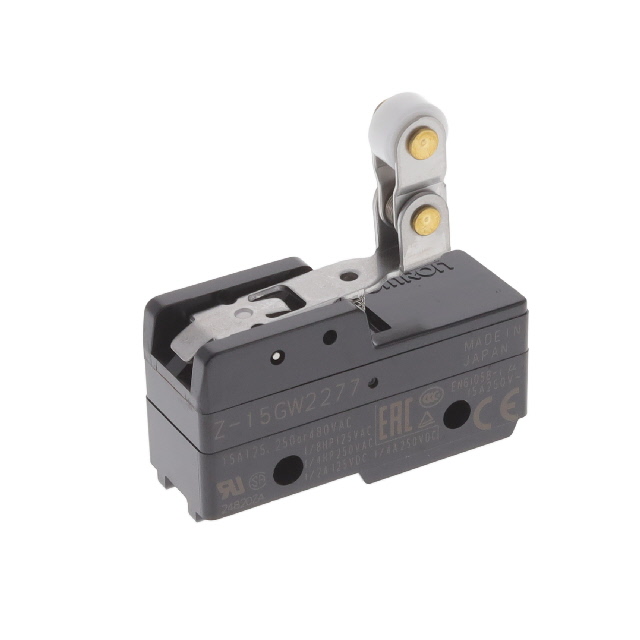

OMRON/欧姆龙 限位开关 Z-15GW2277

Z-15GW2277概述


    产品简介


    本产品是通用型基本开关,型号为Z系列。这款畅销的基本开关具有高精度和广泛的变体选择。Z系列广泛应用于各种自动化控制系统、工业设备和消费电子产品中。它们通过提供稳定的开关控制,确保设备正常运行并提高效率。

    技术参数


    - 切换容量:15 A(高重复精度)
    - 接触形式:基本型、分段接触型、保持型和可调间隙型
    - 微负载系列:采用交叉杆结构的金合金触点,确保微负载下的高可靠性操作
    - 接触间隙:H2 (0.20 mm),H (0.25 mm),G (0.5 mm),E (1.8 mm)
    - 防护等级:具有滴水防护设计(IP62),适用于恶劣环境
    - 终端类型:多种接线方式可供选择,包括焊接端子和螺钉端子
    - 温度范围:普通型(-25°C至80°C),滴水防护型(-15°C至80°C)
    - 湿度范围:普通型(35%至85%RH),滴水防护型(35%至95%RH)

    产品特点和优势


    - 高精度:能够承受高达15 A的电流,确保稳定的开关控制。
    - 多样化的接触形式:包括基本型、分段接触型、保持型和可调间隙型,适应不同的应用需求。
    - 微负载适用性:针对微负载应用,采用金合金触点,保证高可靠性和长寿命。
    - 滴水防护:采用橡胶套和密封材料,增加对滴水的抵抗力,适合在潮湿环境中使用。
    - 易于安装:多种安装方式可供选择,简化安装过程,减少安装时间和成本。

    应用案例和使用建议


    应用案例
    Z系列开关在以下应用场景中表现出色:
    - 自动化控制系统:用于电机控制和传感器信号传递。
    - 工业设备:在工厂自动化系统中作为行程开关或限位开关。
    - 消费电子产品:如洗衣机、空调等家用电器中的微动开关。
    使用建议
    - 微负载应用:对于微负载应用,建议使用H或H2型触点以获得更高的灵敏度。
    - 高负载应用:在需要较高负载的情况下,可以选用E型触点以确保足够的容量。
    - 安装位置:考虑到环境湿度和温度条件,选择合适的防护等级的开关型号,确保长期稳定运行。

    兼容性和支持


    - 兼容性:Z系列开关与其他标准接口和终端类型高度兼容,便于集成到现有的系统中。
    - 支持和服务:OMRON公司提供了全面的技术支持和售后服务,包括产品文档、在线培训和现场技术支持。

    常见问题与解决方案


    - 问题1:如何处理接线错误?
    - 解决方案:重新检查接线图和安装指南,确保正确连接电源和负载。

    - 问题2:开关不工作怎么办?
    - 解决方案:首先确认电源电压是否正确,然后检查是否有物理损坏,如接触不良或过载。如果问题依然存在,请联系OMRON技术支持团队。

    总结和推荐


    Z系列通用型基本开关以其高精度、多样的接触形式、出色的防护能力和良好的兼容性,在众多应用领域中表现优异。无论是在自动化控制系统还是工业设备中,都能发挥重要作用。如果您正在寻找一款高效可靠的开关产品,Z系列是一个值得考虑的选择。强烈推荐使用Z系列开关来提升您的设备性能和稳定性。

Z-15GW2277参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 2.4mm
操作力 1.8N
开关功能 On-Mom
长*宽*高 49.2mm*50.5mm*50mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

Z-15GW2277厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW2277数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW2277 Z-15GW2277数据手册
