首页  >  产品百科  >  Z-15GD-B

Z-15GD-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: Z-15GD-B
供应商: 国内现货
标准整包数: 20

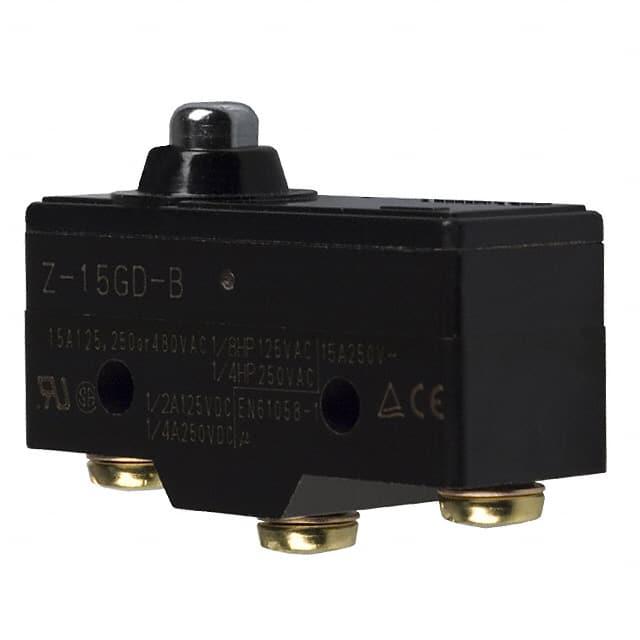

OMRON/欧姆龙 限位开关 Z-15GD-B

Z-15GD-B概述

    电子元器件产品技术手册

    产品简介


    本产品为通用型基本开关(General-purpose Basic Switch),属于畅销型号。它具有高精度和广泛的选择范围。适用于各种工业控制系统和电路切换应用。

    技术参数


    - 额定电流:15 A(最大)
    - 触点间隙:根据不同型号分为H2(0.20 mm,极高灵敏度)、H(0.25 mm,高灵敏度)、G(0.5 mm,标准)和E(1.8 mm,高容量)
    - 动作力:2.45到7.85 N(具体数值取决于型号)
    - 电气特性:包括非感性负载、灯负载和电感负载下的最大电流值
    - 绝缘电阻:最小值为100 MΩ(在500 VDC下)
    - 耐压强度:同一极性间1000 VAC,对于高容量型号则为1500 VAC
    - 振动和冲击测试:振动测试下最大故障时间为10到55 Hz;冲击测试下最大故障速度为100 m/s²
    - 使用寿命:机械寿命可达20,000,000次操作(对于G和H触点间隙);电气寿命为500,000次操作
    - 保护等级:一般型号IP00;防水型号等效于IP62(不包括终端)

    产品特点和优势


    - 高精度和宽范围选择:提供了从基本型到高容量型号的广泛选择,满足不同应用场景的需求。
    - 接触可靠性:微负载型号采用了金合金接触器,确保微负载条件下的高可靠性和长寿命。
    - 防护能力:具有防水结构,通过橡胶盖和密封胶增加了对液体喷洒的抵抗力。
    - 结构设计:独特的橡胶盖和密封胶设计,增强了整体的防护等级,提升了产品的耐用性和稳定性。

    应用案例和使用建议


    - 应用案例:这些开关常用于工业控制系统中,如自动门系统、机床控制面板、压力传感器等。
    - 使用建议:安装时务必遵循推荐的过行程(OT)设定,一般设定在额定值的70%-100%之间。此外,使用中要避免过度振动或冲击,以免影响正常操作。

    兼容性和支持


    - 兼容性:适用于广泛的连接方式,包括串联和并联。防水型号(带终端保护盖)与标准型号相比,提供了额外的防水保护。
    - 支持:提供详尽的技术文档和支持服务。例如,通过官网可以获取最新的安全认证信息和使用说明。

    常见问题与解决方案


    - 问题1:开关安装后无法正常操作
    - 解决方案:检查是否按照规范正确设置过行程(OT),确认接线无误,必要时联系技术支持。

    - 问题2:接通时产生火花
    - 解决方案:可能是因为使用不当或电压过高,需调整电路设计或使用合适的保护装置。

    总结和推荐


    总体而言,这款通用型基本开关凭借其高精度、多样化的选择范围和坚固的设计,在各类工业应用中表现优异。推荐使用在需要高可靠性和稳定性的场合。用户应注意遵循正确的安装和使用指南以发挥最佳性能。

Z-15GD-B参数

参数
机械寿命 20000000Cycles
最小行程 1.6mm
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 0.4°
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
长*宽*高 49.2mm*30.7mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 托盘

Z-15GD-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GD-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GD-B Z-15GD-B数据手册

Z-15GD-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 32.2938
库存: 60
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 645.87
直接购买
加入购物车
