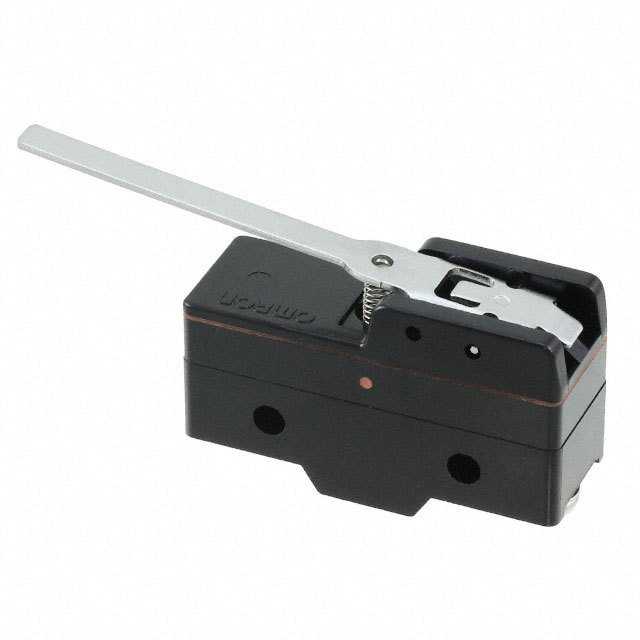

Z-15GW55-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 杠杆式, IP00, 最大250V直流
供应商型号: 4360205
供应商: 海外现货
标准整包数: 1

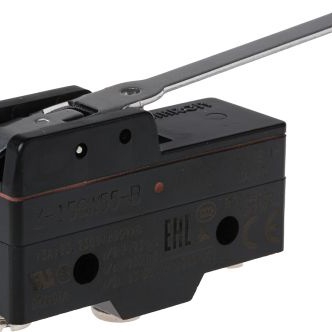

OMRON/欧姆龙 限位开关 Z-15GW55-B

Z-15GW55-B概述

    # Best-Selling General-Purpose Basic Switch: Features, Specifications, and Applications

    产品简介


    OMRON的通用型基本开关(General-purpose Basic Switch)是一款广受市场欢迎的产品,以其高精度和多样化的接触形式脱颖而出。它不仅具有广泛的工业应用,还提供了高度可靠的操作性能,适合多种复杂的操作环境。这款开关产品类型丰富,具备15A的大额定电流能力,并具有重复精度高的特点。无论是用于微小负载还是高容量需求,该系列开关均提供了一系列型号选择,以满足不同应用场景的需求。
    主要功能:
    - 高达15A的大额定电流,可适应各类负载需求。
    - 多种接触形式:包括基础型、双触点型、保持型和可调间隙型等。
    - 微型负载专用型号提供金合金触点,确保高可靠性。
    - 紧凑设计并带有防水结构,提高了环境适应性。
    应用领域:
    广泛应用于机械控制、家用电器、工业自动化、汽车电子及消费电子产品等领域。

    技术参数


    以下是OMRON通用型基本开关的主要技术参数汇总:
    | 参数 | 基础值 |

    | 额定电流 | 15A (交流) |
    | 接触间隙 | G(0.5mm)、H(0.25mm)、E(1.8mm)等 |
    | 操作频率 | 电气:20次/分钟 |
    | 工作温度范围 | -25°C 至 +80°C |
    | 工作湿度范围 | 35% 至 95% RH |
    | 绝缘电阻 | ≥100MΩ |
    | 接触电阻 | ≤15mΩ |
    | 防护等级 | IP00(通用),IP62(防水) |

    产品特点和优势


    1. 高精度与多样性:
    - 提供多达四种接触间隙选择(G、H、H2、E),以匹配不同的负载需求。
    - 各类驱动方式(如按钮、滑块、滚轮等)适用于多场景操作。
    2. 高可靠性:
    - 采用金合金触点,有效提升电寿命和抗老化性能。
    - 防水设计(部分型号)增强了产品耐用性。
    3. 灵活定制:
    - 提供标准与微型负载两种设计,覆盖更广泛的市场需求。
    - 模块化设计便于集成至现有系统。

    应用案例和使用建议


    应用案例:
    1. 家用电器:作为家电设备的控制开关,比如洗衣机、冰箱和空调中的启动按钮。
    2. 工业自动化:在机械设备中作为限位开关,控制设备运行状态。
    3. 汽车电子:用于仪表盘控制及驾驶辅助系统的按钮。
    使用建议:
    - 在高湿或有轻微液体飞溅的环境中,优先选择防水型号。
    - 对于低电流电路(<1A),可以选用小型微型负载开关以节约空间。
    - 在选择时需根据具体负载类型(电阻性、感性或灯负载)合理配置型号。

    兼容性和支持


    - 兼容性:该产品广泛兼容其他标准化接口,易于与其他设备集成。
    - 支持服务:OMRON为客户提供详尽的技术文档和在线支持,确保用户能够快速部署和维护设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点烧毁 | 确保正确选择对应负载类型的开关型号 |
    | 按钮失灵 | 检查是否存在机械卡顿或磨损 |
    | 密封效果不佳 | 确认安装时紧固螺丝是否到位 |

    总结和推荐


    优点总结:
    1. 高额定电流,支持各种负载。
    2. 丰富的配置选项和灵活的设计。
    3. 出色的环境适应性和高可靠性。
    4. 广泛的行业应用和完善的售后支持。
    推荐结论:
    OMRON的通用型基本开关是一款经过市场验证的高品质产品,适合需要高性能开关的各类工业和消费级应用场景。如果您正在寻找一种稳定、可靠的开关解决方案,那么这一系列的产品无疑是一个明智的选择。

Z-15GW55-B参数

参数
最小行程 5.6mm
操作力 1N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 28.2mm*49.2mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15GW55-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW55-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW55-B Z-15GW55-B数据手册

Z-15GW55-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
