Z-15GK355-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 弹簧柱塞类型, 螺丝端, 触点额定电流 15A, 单刀双掷
供应商型号: Z-15GK355-B
供应商: 国内现货
标准整包数: 20

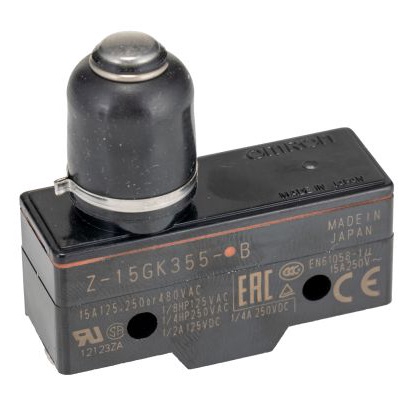

OMRON/欧姆龙 限位开关 Z-15GK355-B

Z-15GK355-B概述

    通用型基本开关 Z 系列技术手册

    产品简介


    通用型基本开关(Z系列)是市场上的畅销产品,以其高精度和广泛的变体选择而闻名。这款开关广泛应用于自动化控制、工业设备和家用电器等领域,适用于多种负载条件,具有可靠的操作特性和出色的耐用性。

    技术参数


    以下是Z系列基本开关的主要技术参数和性能指标:
    - 额定电流:最大15 A
    - 触点形式:包括标准型、分接触型、保持型和可调触点间隙型
    - 触点间隙:
    - H2:0.20 mm(超灵敏型)
    - H:0.25 mm(高灵敏度,微电流负载)
    - G:0.5 mm(标准型)
    - E:1.8 mm(高容量型)
    - 结构设计:
    - 配备橡胶罩保护操作机构
    - 采用金属熔合端子,提高抗滴漏性能
    - 防护等级:
    - 标准型:IP00
    - 防滴型:相当于IP62(端子除外)
    - 操作速度:0.01 mm到1 m/s
    - 操作频率:
    - 机械操作:240次/分钟
    - 电气操作:20次/分钟
    - 绝缘电阻:≥100 MΩ(500 V DC)
    - 耐压强度:
    - 相同极性触点:1000 VAC(50/60 Hz,1分钟)
    - 不同极性触点:2000 VAC(50/60 Hz,1分钟)
    - 振动和冲击耐受性:
    - 振动:10到55 Hz,1.5 mm双振幅
    - 冲击:最大破坏力为1000 m/s²
    - 使用寿命:
    - 机械寿命:20,000,000次(标准和高灵敏度型),300,000次(高容量型)
    - 电气寿命:500,000次(标准和高灵敏度型),100,000次(高容量型)

    产品特点和优势


    - 高可靠性:大开关容量(15 A),重复精度高
    - 多功能性:提供多种触点形式和触点间隙选项
    - 安全设计:配备防滴水保护,提高安全性
    - 适应性强:适用于各种操作环境和负载条件

    应用案例和使用建议


    - 应用场景:自动化控制系统、工业设备、家用电器等
    - 使用建议:
    - 在选择合适的型号时,根据具体的应用需求选择不同的触点间隙。
    - 在使用过程中定期检查和清洁,确保长期稳定运行。
    - 在高负载或频繁操作的情况下,优先考虑使用高容量型。

    兼容性和支持


    - 兼容性:与其他常见的连接件和电气设备具有良好的兼容性
    - 支持:厂家提供详尽的技术文档和专业的技术支持服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. 问题:开关在高频操作下出现过热现象。
    - 解决方案:检查负载电流是否超出额定值,适当降低操作频率,使用散热措施。
    2. 问题:开关在振动环境下易损坏。
    - 解决方案:选择具备更高振动耐受性的型号,并进行适当的固定。

    总结和推荐


    综上所述,通用型基本开关Z系列凭借其高精度、宽泛的应用范围和优良的设计,在市场上表现出色。推荐在需要高可靠性和多样化选择的场合使用。购买前请咨询厂商获取最新的认证信息和技术支持。

Z-15GK355-B参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 3.5mm
操作力 5.4N
长*宽*高 49.2mm*17.45mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 托盘

Z-15GK355-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GK355-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GK355-B Z-15GK355-B数据手册

Z-15GK355-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 66
库存: 52
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 1320
直接购买
加入购物车
