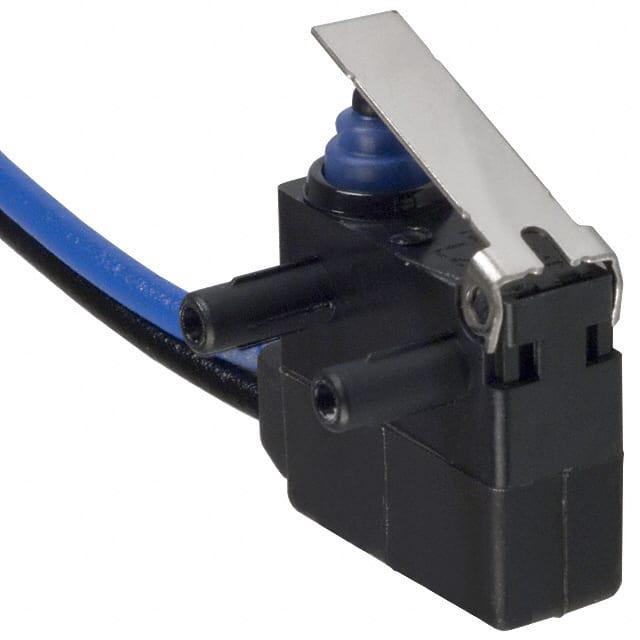

D2HWBL213ML

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 摆杆类型, 预置线路端, 触点额定电流 2 A @ 12 V 直流, 单刀单掷
供应商型号: SW734-ND
供应商:
标准整包数: 1
OMRON/欧姆龙 限位开关 D2HWBL213ML

D2HWBL213ML概述

    D2HW Sealed Ultra Subminiature Basic Switch

    1. 产品简介


    D2HW系列密封超小型基本开关是业界最小的密封型微动开关,具有极长的行程,以确保可靠的开闭动作。这类开关广泛应用于机械模块的减小尺寸、电子设备控制及各种自动化系统中。D2HW开关采用环保材料制造,符合RoHS标准,适用于多种不同的安装方式,提供可靠稳定的接触性能。

    2. 技术参数


    | 参数名称 | 规格 |

    | 额定电压 | 5 VDC 1mA 至 12 VDC 2A |
    | 接触形式 | SPDT、SPST-NC、SPST-NO |
    | 最小适用负载 | 5 VDC 1mA |
    | 绝缘电阻 | ≥100 MΩ (500 VDC 测试) |
    | 介质强度 | 600 VAC 50/60Hz 1min |
    | 抗振动性 | 10至55Hz,双幅1.5mm |
    | 抗冲击性 | 1,000 m/s² (约100G)最大 |
    | 机械耐久性 | ≥1,000,000次操作 |
    | 电气耐久性 | ≥100,000次操作 |
    | 防护等级 | IEC IP67 (不包括终端型号) |
    | 操作速度 | 1mm至500mm/s (针对针状推杆模型) |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    - 超小型设计:相比传统型号,外壳尺寸减少了78%,有助于减少机械模块的整体尺寸。
    - 超长行程:即使没有杠杆装置,行程长度可达1.4毫米(参考值),确保更高的可靠性。
    - 环保材料:所有型号均不含铅,包括模塑线缆型号,且符合RoHS标准。
    - 高耐久性:机械耐久性达到1,000,000次操作,电气耐久性达到100,000次操作。
    - 多安装结构选择:提供无脚、短脚、长脚和螺钉安装等多种选择。

    4. 应用案例和使用建议


    - 工业自动化:在工业机器人和自动化生产线上用于检测位置或状态。
    - 消费电子:在家电设备如洗衣机、空调中用于安全开关和状态监控。
    - 医疗设备:用于医疗仪器中的精密开关控制,保证设备稳定运行。
    - 通信设备:应用于通信设备的接点切换和电路保护。
    使用建议:
    - 根据具体应用需求选择合适的安装结构和接触形式。
    - 确保在合适的工作环境中使用,避免长时间暴露在极端温度或湿度下。
    - 定期检查并清洁开关,保持良好的接触性能。

    5. 兼容性和支持


    - D2HW系列开关可与多种电子元件和其他设备兼容。
    - 提供广泛的型号选择,满足不同安装需求。
    - 供货商提供详尽的技术支持和服务,包括安装指导和故障排除。

    6. 常见问题与解决方案


    - Q: 开关频繁失灵怎么办?
    - A: 检查电源电压是否在额定范围内,检查线路连接是否松动或损坏。
    - Q: 开关接触不良怎么办?
    - A: 清洁接触面,更换磨损的部件或重新安装。
    - Q: 开关响应速度慢怎么办?
    - A: 检查是否符合最小适用负载,调整相关设置或更换型号。

    7. 总结和推荐


    D2HW Sealed Ultra Subminiature Basic Switch凭借其卓越的小巧体积、出色的可靠性、高耐久性及环保特性,在多种应用场景中表现出色。推荐在需要高度集成化和可靠性的场合中使用此款开关。无论是工业自动化还是消费电子领域,D2HW系列都是一款值得信赖的选择。

D2HWBL213ML参数

参数
操作力 0.76N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 2A
电气寿命 100000Cycles
机械寿命 1000000Cycles
最小行程 1.6mm
长*宽*高 17.8mm(高度)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 托盘

D2HWBL213ML厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2HWBL213ML数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2HWBL213ML D2HWBL213ML数据手册

D2HWBL213ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.752 ¥ 97.3947
20+ $ 9.1161 ¥ 75.5498
40+ $ 8.1565 ¥ 67.5967
80+ $ 7.4368 ¥ 61.6323
240+ $ 6.957 ¥ 57.6558
440+ $ 6.7171 ¥ 55.6678
960+ $ 6.4772 ¥ 53.6796
库存: 242
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 97.39
