VX0111C23

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 短摆杆类型, 翼片端, 触点额定电流 100 mA @ 30 V 直流, 单刀双掷
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 限位开关 VX0111C23

VX0111C23概述


    产品简介

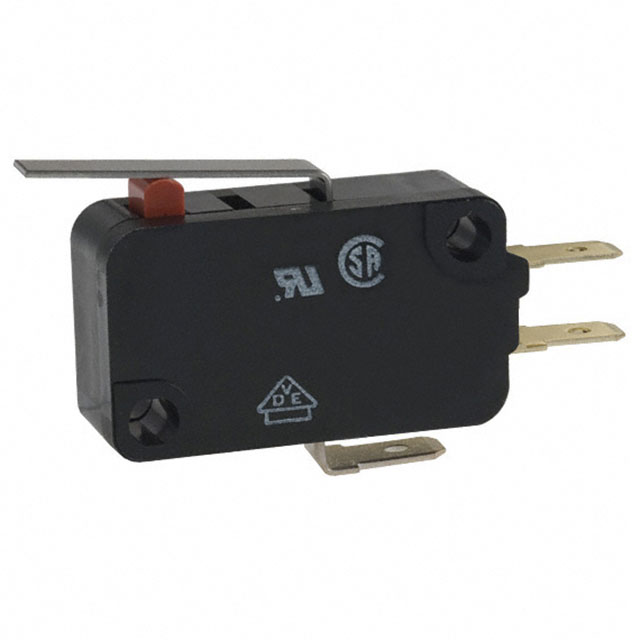

    VX Miniature Basic Switch
    VX系列微型基本开关是一种具有低操作力和高接触可靠性的电子元件。它提供了广泛的型号选择,涵盖了从微小负载到5A切换电流的应用范围。与V系列的微型基本开关形状一致,适合用于检测轻量物体。此产品符合RoHS标准,广泛应用于自动化设备、家用电器、仪器仪表等多个领域。

    技术参数


    | 参数 | 值 |

    | 工作电压 | 250 VAC 5 A
    30 VDC 0.1 A |
    | 操作方式 | 推杆
    短铰链摇杆
    长铰链摇杆
    仿滚轮摇杆
    短铰链滚轮摇杆
    铰链滚轮摇杆 |
    | 触点形式 | 单刀双掷(SPDT)
    单刀单掷常闭(SPST-NC)
    单刀单掷常开(SPST-NO) |
    | 端子类型 | 焊接端子
    快速连接端子(#187) |
    | 最大操作力(OF) | 推杆:0.25N(25gf)
    其他:0.49N(50gf) |
    | 最小适用负载 | 5VDC 160mA(VX-5模型)
    5VDC 1mA(VX-01模型) |
    | 绝缘电阻 | ≥100 MΩ(500 VDC测试) |
    | 介电强度 | 同极性终端间:1000 VAC 1分钟
    带载金属部件与地之间:1500 VAC 1分钟
    非带载金属部件与终端之间:1500 VAC 1分钟 |
    | 耐振动性 | 10-55 Hz,双幅1.5mm |
    | 耐冲击性 | 耐久性:400 m/s²(约40G)
    功能异常:100 m/s²(约10G) |
    | 使用寿命 | 机械:5000万次操作
    电气:50万次操作(VX-5)
    电气:100万次操作(VX-01) |
    | 工作温度范围 | -25至105℃ |
    | 防护等级 | IP40 |

    产品特点和优势


    VX系列微型基本开关具有以下独特的功能和优势:
    - 高接触可靠性:独特的内部机制确保即使在微负载下也能保持高接触可靠性。
    - 低操作力:低至0.25N的操作力,适用于检测轻量物体。
    - 多种触点形式:提供SPDT、SPST-NC和SPST-NO等多种触点形式,满足不同应用需求。
    - 宽广的工作范围:可适应从微负载到5A的广泛电流应用。
    - 环保材料:符合RoHS标准,保证无有害物质,更环保安全。
    - 耐振动与冲击:优异的机械和电气寿命,适用于严苛环境下的长期使用。

    应用案例和使用建议


    VX系列微型基本开关适用于多种应用场景,例如自动化设备、家用电器、仪器仪表等。例如,在工业机器人中,VX开关可用于精确控制机器人的运动和位置;在家电产品中,可用于检测洗衣机的门是否关闭到位。对于安装和使用建议:
    - 在安装时使用M3螺丝,并施加适当的扭矩,以避免过度拧紧损坏开关。
    - 在应用微负载时,确保在开关上施加必要的保护电路,以避免因突入电流导致的磨损。
    - 确保设备的功能和安全性在实际应用中得到验证,避免不当使用造成危险。

    兼容性和支持


    VX系列微型基本开关与其配套附件(如推杆、摇杆等)兼容性良好。制造商提供详尽的技术支持文档,涵盖安装指南、使用说明及常见问题解答。建议用户在初次使用前仔细阅读技术手册,并根据手册中的指导进行安装和调试,以确保设备的最佳性能和延长使用寿命。

    常见问题与解决方案


    - 问题:安装后设备无法正常工作
    - 解决方法:检查安装是否牢固,确保螺丝已经正确拧紧。确认所有连接线没有松动,检查是否正确选择了合适的型号和触点形式。
    - 问题:频繁发生接触不良
    - 解决方法:检查是否有异物进入开关内部,尝试清洁开关触点。确认是否遵循了正确的焊接步骤,避免焊接过程中过多的助焊剂进入开关内部。
    - 问题:设备在震动环境中不稳定
    - 解决方法:确保安装稳定,并根据实际需要调整安装方向。此外,可以在安装位置增加减震措施,以减轻外部震动的影响。

    总结和推荐


    综上所述,VX系列微型基本开关凭借其低操作力、高接触可靠性及宽泛的应用范围,是一款优秀的电子元件。其出色的机械和电气性能使其在众多行业中广泛应用,尤其适用于需要高精度和可靠性的场合。对于需要此类电子元件的用户,我们强烈推荐使用VX系列微型基本开关,其卓越的性能和稳定性将为您的项目提供有力的支持。

VX0111C23参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 1000000Cycles
机械寿命 10000000Cycles
最小行程 760μm
操作力 0.5N
长*宽*高 37.8mm(长度)*22.5mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 托盘

VX0111C23厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX0111C23数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX0111C23 VX0111C23数据手册

VX0111C23封装设计

查看详情并下载
Symbol
Footprint
3D Model
